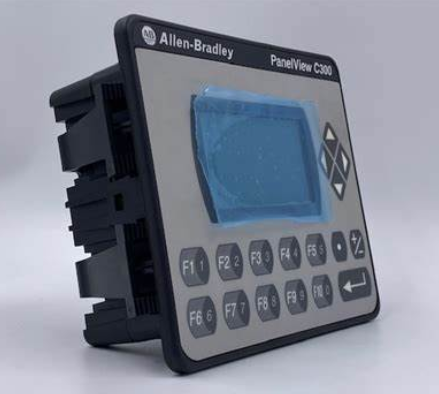

Vue du panneau de l'interface opérateur Allen-Bradley 2711c-k3m

L'Allen-Bradley 2711C-K3M est un terminal composant PanelView C300. Ce terminal opérateur est doté d'un écran à matrice passive FSTN transflectif monochrome, avec une diagonale de 3 pouces, une zone d'affichage de 67 x 33 mm (2,64 x 1,30 pouces) et une résolution de 128 x 64 pixels. Il fonctionne via l'ensemble clavier et est livré avec des interfaces RS-232 (DH-485), RS-232 (DF1), RS-485 et Ethernet intégrées.

L'interface opérateur 2711C-K3M est livrée avec un écran de 3 pouces avec membrane tactile intégrée. Il dispose d'un navigateur Web intégré permettant un accès à distance via une connexion Ethernet à l'aide d'une adresse d'émulateur. Ce terminal opérateur est installé à l'aide de pinces de montage et de leviers rapides, ce qui rend le processus de maintenance et d'installation facile et pratique. Il dispose également d'une sauvegarde disponible pendant au moins 5 ans et ne dispose pas d'horloge temps réel, le terminal est précieux lors de la visualisation des résultats sur le terminal lors de grosses applications.

Le 2711C-K3M utilise une tension d'entrée de 24 volts CC. Pour la sécurité de l'appareil, effectuez un entretien régulier des connexions des bornes. Version 2. L'entrée opérateur dispose de 10 touches fonctionnelles qui sont les touches F1 à F10, un pavé numérique avec des touches de 0 à 9, et des touches haut, bas, gauche, droite, décimale, +/- et Entrée avec un port USB comme un port de programmation. Les utilisateurs peuvent afficher les informations du système et appliquer des mots de passe de connexion pour des opérations sécurisées. Avec une résolution d'écran de 128 x 64 pixels, il est livré avec un écran tactile analogique intégré. Pesant moins de 0,43 livre et avec une taille d'écran de 67 x 33 millimètres (2,64 x 1,30 pouces), le terminal PanelView Component C300 a une durée de vie du rétroéclairage de plus de 50 000 heures. Les fichiers peuvent être transférés via le stockage du terminal PanelView Component et une clé USB ou un ordinateur.

Le composant PanelView 2711C-K3M est spécialement conçu pour communiquer avec les automates MicroLogix, SLC et Micro800 d'Allen-Bradley ainsi qu'avec les variateurs PowerFlex 4 via les ports de communication intégrés tels que RS-232 qui prend en charge le protocole DH-485, RS-232 prenant en charge Communication DF1 et communication multifournisseur RS-485 pour les appareils Modbus et Siemens MPI. Ce périphérique HMI est également équipé de ports permettant l'insertion de périphériques externes, notamment un clavier, une souris et un stockage amovible.
