Dans le monde dynamique de l'automatisation industrielle, la précision, la fiabilité et l'adaptabilité sont essentielles. Le module d'entrée analogique Allen Bradley 1746-NI4 SLC 500 illustre parfaitement ces principes, offrant une solution robuste pour la capture de signaux analogiques haute fidélité dans une vaste gamme d'applications.

Comprendre le 1746-NI4 : un bref aperçu

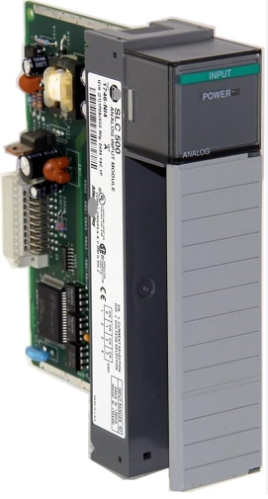

Le module d'entrée analogique 4 canaux Allen Bradley 1746-NI4 est conçu spécifiquement pour les automates programmables industriels (API) de la série SLC 500. Son architecture modulaire lui permet de s'intégrer parfaitement à celle des API SLC 500, offrant ainsi une solution flexible et évolutive pour l'acquisition de signaux analogiques. Qu'il s'agisse de surveiller la température, la pression, le débit ou toute autre variable continue, le 1746-NI4 garantit une acquisition de données précise et fiable, permettant un contrôle et une surveillance précis des processus industriels.

Caractéristiques clés qui distinguent le 1746-NI4

1. Haute précision et résolution

L'une des caractéristiques remarquables du 1746-NI4 est sa haute précision et sa résolution. Grâce à sa résolution de 16 bits, il détecte les variations infimes des signaux analogiques, garantissant ainsi la capture des moindres variations des paramètres de processus. Ce niveau de précision est crucial dans les applications où l'exactitude est primordiale, comme dans la fabrication pharmaceutique ou le traitement chimique, où de légers écarts peuvent avoir des conséquences importantes.

2. Plage d'entrée polyvalente

Ce module prend en charge une large gamme de signaux d'entrée, notamment 0-20 mA, 4-20 mA, ±20 mA et 0-1 mA, ce qui le rend compatible avec divers capteurs et transducteurs. Cette polyvalence élimine le besoin d'équipements de conditionnement de signal supplémentaires, simplifiant ainsi la conception du système et réduisant les coûts. De plus, sa capacité à gérer aussi bien les entrées de courant que de tension renforce sa flexibilité, lui permettant de s'intégrer facilement dans divers environnements industriels.

3. Isolation et immunité au bruit

Les environnements industriels sont souvent perturbés par des parasites et des interférences électriques, susceptibles de dégrader la qualité du signal et d'affecter les performances du système. Le 1746-NI4 relève ce défi grâce à une isolation inter-canaux offrant jusqu'à 500 V AC / 710 V DC. Cette isolation améliore non seulement l'intégrité du signal, mais protège également le module et les équipements connectés contre les dommages potentiels causés par les surtensions ou les défauts électriques. De plus, le filtre numérique passe-bas intégré (programmable de 6 à 250 Hz) contribue à supprimer les bruits haute fréquence, améliorant ainsi la qualité du signal.

4. Configuration et diagnostic faciles

La configuration du 1746-NI4 est simple grâce à sa conception intuitive et sa compatibilité avec le logiciel de programmation RSLogix 500. Ce logiciel offre une interface conviviale pour la configuration des plages d'entrée, des paramètres de filtrage et autres réglages du module, simplifiant ainsi la mise en service. De plus, le module est équipé de cinq voyants LED verts fournissant des informations en temps réel sur son état, notamment l'activité des canaux et le bon fonctionnement du module, facilitant ainsi le dépannage et la maintenance.

5. Construction robuste et fiabilité

Conçu pour résister aux rigueurs des environnements industriels, le 1746-NI4 bénéficie d'une construction robuste qui garantit une fiabilité à long terme. Sa plage de températures de fonctionnement (0-60 °C) et de stockage (-40 °C à +85 °C) le rend adapté à une utilisation dans une grande variété de climats et de conditions. De plus, sa conformité aux certifications UL, CSA, CE, GOST et KC atteste de son respect des normes internationales de sécurité et de qualité, offrant ainsi une totale tranquillité d'esprit aux utilisateurs.

Applications du 1746-NI4

La polyvalence et la fiabilité du 1746-NI4 en font un choix idéal pour une multitude d'applications industrielles. Voici quelques exemples d'utilisation courante :

• Contrôle des procédés : Dans les industries chimiques, pétrochimiques et pharmaceutiques, ce module est utilisé pour surveiller et contrôler les paramètres critiques des procédés tels que la température, la pression et le débit, garantissant ainsi une qualité et une sécurité optimales des produits.
• Gestion de l'énergie : Dans les systèmes de production et de distribution d'énergie, le 1746-NI4 capture des données sur les paramètres électriques tels que la tension, le courant et le facteur de puissance, permettant une gestion efficace de l'énergie et un équilibrage de la charge.
• Surveillance des machines : Sur les lignes de fabrication et d'emballage, le module surveille les indicateurs de performance des machines tels que les vibrations, le couple et la vitesse, facilitant ainsi la maintenance prédictive et minimisant les temps d'arrêt.
• Surveillance environnementale : Dans les systèmes de traitement de l'eau et de gestion des eaux usées, le 1746-NI4 mesure des paramètres tels que le pH, la turbidité et l'oxygène dissous, assurant ainsi la conformité aux réglementations environnementales et la protection de la santé publique.

Une solution éprouvée pour l'automatisation industrielle

Le module d'entrée analogique Allen Bradley 1746-NI4 SLC 500 demeure un composant fiable et performant des systèmes d'automatisation industrielle à travers le monde. Sa haute précision, sa large plage d'entrées, son isolation robuste et sa facilité de configuration en font un outil indispensable pour les ingénieurs et les professionnels de l'automatisation qui cherchent à optimiser le contrôle et la surveillance des processus. Face à l'évolution des industries et à l'adoption de nouvelles technologies, le 1746-NI4 reste un allié précieux, garantissant des performances constantes et une grande sérénité, même dans les applications les plus exigeantes. Que vous modernisiez un système existant ou en conceviez un nouveau, le 1746-NI4 est un module qui mérite toute votre attention.
