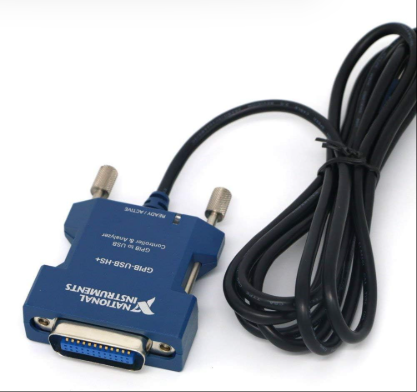

GPIB-USB-HS+
Le GPIB-US-HS+ est un contrôleur IEEE 488 hautes performances et un analyseur portable, spécialement conçu pour les tests industriels et l'intégration d'instruments. Connecté à un ordinateur via une interface USB 2.0, il adopte une interface GPIB publique 24 broches (IEEE 488) compatible avec le protocole standard IEEE 488.2, garantissant une transmission de données et un contrôle des appareils rapides et stables. Son principal avantage réside dans la possibilité de connecter jusqu'à 14 instruments programmables sans câble GPIB, réduisant ainsi considérablement la complexité et les coûts de câblage. Le GPIB-US-HS+ est équipé d'un pilote logiciel NI-488.2, garantissant une compatibilité et une fiabilité de connexion élevées avec les instruments GPIB tiers. Il intègre également des fonctions d'analyse embarquées, prend en charge la surveillance en temps réel de l'état du matériel et le diagnostic des pannes, et aide les utilisateurs à localiser et résoudre rapidement les problèmes système.
Le produit adopte une conception compacte et est compatible avec la plupart des tailles d'instruments de test, ce qui le rend adapté aux environnements à espace restreint tels que les laboratoires et les lignes de production. Son champ d'application couvre les tests d'automatisation, l'étalonnage des instruments, l'acquisition de données et d'autres domaines, permettant une intégration efficace des instruments et des ordinateurs via des interfaces USB, particulièrement adapté aux environnements de test nécessitant un travail collaboratif multi-appareils. Comparé aux solutions GPIB traditionnelles, le GPIB-US-HS+ permet de raccourcir considérablement les cycles de développement des projets et de réduire les coûts de maintenance en simplifiant les connexions matérielles, en améliorant la compatibilité des protocoles et en optimisant les capacités d'analyse. Il s'agit donc d'un outil essentiel pour améliorer l'efficacité et la fiabilité des tests industriels.
Spécifications techniques pour GPIB-USB-HS+
Interface et protocole
Connexion frontale : interface GPIB publique 24 broches (IEEE 488), compatible avec le protocole standard IEEE 488.2.
Interface USB : prise USB 2.0 standard Type A, prenant en charge le transfert de données à haut débit (480 Mb/s).
Prise en charge du protocole : prend en charge le protocole HS488, avec un débit de transmission de données allant jusqu'à 7920 Ko/s (jusqu'à 1830 Ko/s en mode trois fils).
2、 Paramètres de performance
Alimentation par bus : Alimenté par un bus USB, avec une consommation électrique typique de 80 mA et un maximum de 200 mA (aucun adaptateur secteur supplémentaire requis).
Contrôle multi-appareils : il peut contrôler simultanément jusqu'à 14 instruments programmables GPIB sans avoir besoin de câbles GPIB, simplifiant ainsi le câblage.
Fonction d'analyse : analyseur GPIB intégré, prenant en charge la surveillance des transactions de bus, la capture de déclencheurs et la lecture de données.
3、 Caractéristiques physiques
Taille : 8,0 cm (longueur) x 6,1 cm (largeur) x 2,0 cm (hauteur), conception compacte adaptée à la plupart des instruments de test.
Poids : 153 grammes (câble USB inclus), conception légère pour une portabilité et une intégration faciles.
Méthode d'installation : Prend en charge la fixation avec des trous filetés M3,5 × 0,6, avec un couple maximal de 0,56 N · m (5,0 lb · po).
4、 Adaptabilité environnementale
Température de fonctionnement : 0°C à 55°C (conforme à la norme IEC 60068-2-1/2-2).
Température de stockage : -20°C à 70°C (conforme à la norme IEC 60068-2-1/2-2).
Plage d'humidité : humidité de travail de 10 % à 90 % (sans condensation), humidité de stockage de 5 % à 95 % (sans condensation).
Niveau de pollution : Niveau 2, adapté aux environnements industriels.
5、 Logiciels et pilotes
Prise en charge du pilote : licence logicielle du pilote NI-488.2 intégrée (version 14.0 ou supérieure), compatible avec les principaux systèmes d'exploitation tels que Windows et Linux.
Outil de développement : fournit le manuel d'utilisation de l'analyseur GPIB et les fichiers d'aide NI-488.2, prenant en charge la surveillance et le débogage des transactions de bus.
Compatibilité du protocole : Compatible avec les instruments GPIB tiers pour garantir la collaboration entre appareils multimarques.
6、 Sécurité et compatibilité électromagnétique
Normes de sécurité : conforme aux réglementations internationales de sécurité telles que IEC 60950-1, EN 60950-1, UL 60950-1, etc.
Compatibilité électromagnétique : conforme aux normes telles que EN 61326-1 (Classe A), EN 55011 (Groupe 1, Classe A), FCC 47 CFR Part 15B, etc.
