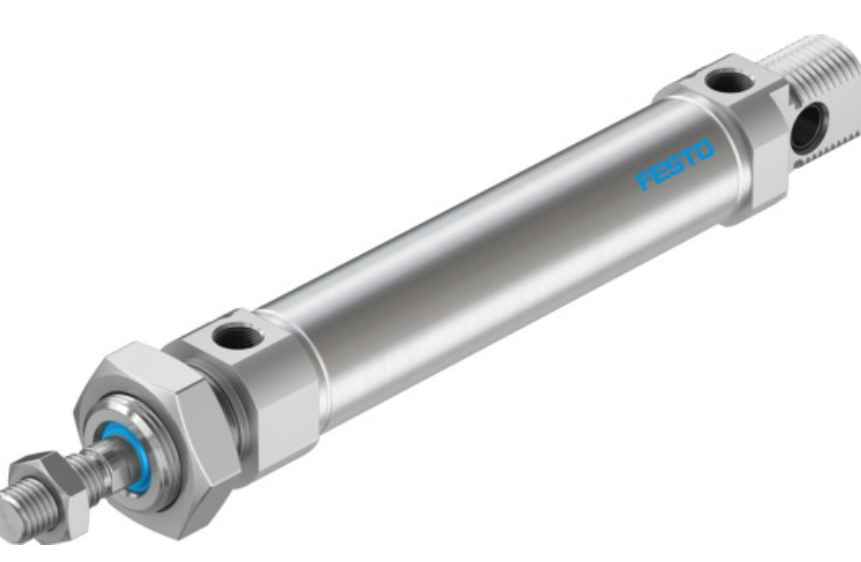

Festo Cylindre ISO DSNU-25-80-PPV-A
Description
cylindre ISO
DSNU-25-80-PPV-A
Numéro de pièce : 19247
★ Gamme de produits de base
Basé sur la norme DIN ISO 6432, pour la détection de proximité. Différentes options de montage, avec ou sans composants de fixation supplémentaires. Avec amortissement de fin de course réglable.
Caractéristiques
Mode de fonctionnement :à double effet
Diamètre du piston :25 mm
:294,5 N
Accident vasculaire cérébral:80 mm
Amorti :réglable aux deux extrémités, amortissement pneumatique
Données techniques
Accident vasculaire cérébral:80 mm
Diamètre du piston :25 mm
Filetage de la tige de piston :M10x1,25
Amorti :Amortissement pneumatique, réglable aux deux extrémités
Position de montage :facultatif
Conforme à la norme :CETOP RP 52 P ISO 6432
Extrémité de la tige de piston :Filetage mâle
Conception structurelle :PistonTige de pistonBarillet de cylindre
Détection de position :Pour capteur de proximité
Symbole:00991235
Variantes:Tige de piston à une extrémité
Pression de service :0,1 MPa ... 1 MPa
Pression de service :1 bar ... 10 bars
Mode de fonctionnement :À double effet
Air comprimé selon ISO 8573-1:2010 [7:4:4]
jeFonctionnement lubrifié possible (auquel cas un fonctionnement lubrifié sera toujours nécessaire)
Classe de résistance à la corrosion (CRC) :2 - Contrainte de corrosion modérée
Conformité LABS (PWIS) :VDMA24364-B1/B2-L
Classe de salle blanche :Classe 6 selon la norme ISO 14644-1
Température ambiante :-20 °C ... 80 °C
0,3 J
17 mm
Force théorique à 6 bars, en rétraction :247,4 N
Force théorique à 6 bars, en progression :294,5 N
Masse mobile pour une course de 0 mm :71 g
Masse mobile supplémentaire par course de 10 mm :6 g
Poids de base pour une course de 0 mm :238 g
Poids supplémentaire par course de 10 mm :11 g
Type de montage :Avec accessoires
Connexion pneumatique :G1/8
Remarque sur les matériaux :Conforme à la directive RoHS
Matériau de couverture :Anodisé incolore
Matériaux des joints :NBR TPE-U(PU)
Matériau de la tige de piston :Acier inoxydable fortement allié
Matériau du cylindre :Acier inoxydable fortement allié
SGS-M10X1,25
LBN-20/25
SMBR-8-25
GRLA-1/8-QS-6-D
