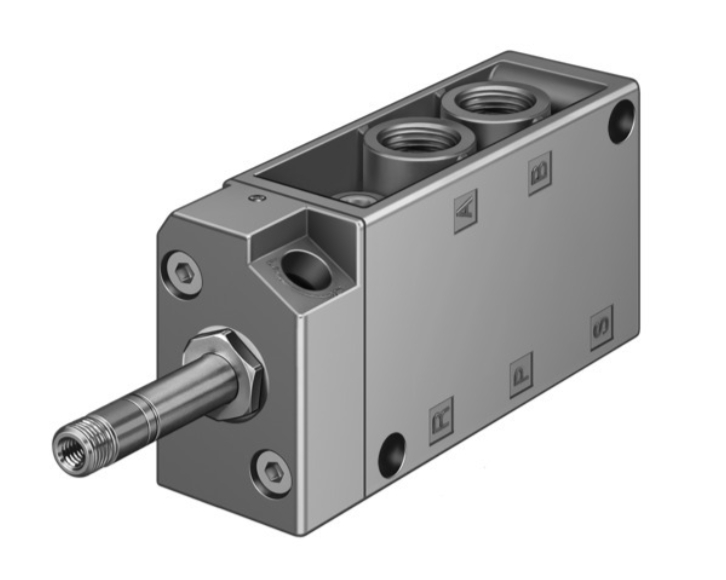

Festo Électrovanne MFH-5-1/4
Description
Information
Dimensions logistiques (L x l x H) : 135 x 60 x 35 mm
Poids logistique:266 g
Taper:monostable 5/2
Débit volumique:1 l/min
Données techniques
Fonction de la vanne :5/2 voies, monostable
Électrique
Largeur de construction :30,5 mm
Débit nominal standard (normalisé selon DIN 1343) :1000 l/min
port de travail pneumatique :G1/4
Tension de fonctionnement :Via bobine solénoïde, doit être commandé séparément
Pression de service :0,22 MPa ... 0,8 MPa
Pression de service :2,2 bars ... 8 bars
Conception:siège à clapet
Type de réinitialisation :ressort mécanique
Approbation:c UL us - Reconnu (OL)
Degré de protection :IP65
Taille nominale :7 mm
Dimension de la grille :32 mm
Avec option de contrôle de débit
Position de montage : en option
Commande manuelle : à détente
Type de pilotage : Piloté
Symbole : 00991035
tour:Sous-tour
valeur b : 0,19
Valeur C : 4,49 l/sbar
Temps de mise en marche : 9 ms
Impulsion de test positive max. avec signal 0 : 2 200 µs
Impulsion de test négative max. avec 1 signal : 3 700 µs
Données caractéristiques de la bobine : voir bobine solénoïde, à commander séparément
Fluide de fonctionnement : air comprimé conforme à la norme ISO 8573-1:2010 [7:4:4]
Remarque sur le fluide de fonctionnement et de pilotage : fonctionnement lubrifié possible (auquel cas un fonctionnement lubrifié sera toujours requis)
Classe de résistance à la corrosion CRC : 1 - Faible contrainte de corrosion
Conformité LABS (PWIS) : VDMA24364-B1/B2-L
Température de stockage : -20 °C ... 60 °C
Température du support : -10 °C ... 60 °C
Température ambiante : -5 °C ... 40 °C
Poids du produit : 290 g
Connexion électrique : via bobine F, à commander séparément
Type de montage : Soit : Sur rail collecteur Avec trou traversant
Raccord pneumatique, port 1 : G1/4
Raccord pneumatique, port 2 : G1/4
Raccord pneumatique, port 3 : G1/4
Raccord pneumatique, port 4 : G1/4
Raccord pneumatique, port 5 : G1/4
Remarque sur les matériaux : conforme à la directive RoHS
Matériaux des joints : NBR
Matériau du boîtier : aluminium moulé sous pression
MSFG-24/42-50/60
QS-1/4-8
U-1/4
QSL-1/4-8
