KEYENCE LJ-V7020 Neuf et Original Haute qualité

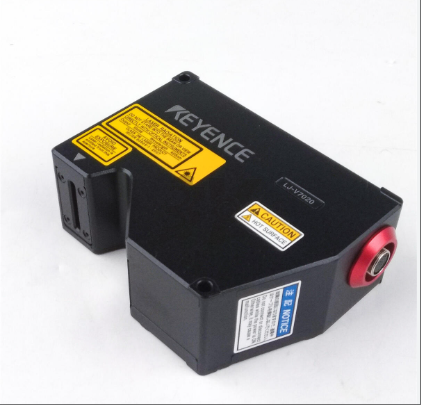

LJ-V7020

Le modèle LJ-V7020 est une tête de capteur pour instrument de mesure de contour laser 2D/3D à très haute vitesse, qui utilise un laser à semi-conducteur bleu (longueur d'onde 405 nm, niveau de sécurité laser de classe 2M) et une technologie de triangulation optique pour obtenir une détection de contour 3D de précision au niveau micrométrique. Ses principaux paramètres comprennent : plage de mesure de l'axe Z ± 2,6 mm (FS = 5,2 mm), axe X proximal 6,5 mm, distal 7,5 mm, diamètre du spot lumineux d'environ 14 mm × 35 µ m, répétabilité axe Z 0,2 µ m, axe X 2,5 µ m, linéarité ± 0,1 % FS, intervalle de données de contour de 10 µ m, fréquence d'échantillonnage jusqu'à 16 µ s (mode haute vitesse) ou 32 µ s (mode haute performance), prise en charge de l'installation par réflexion diffuse, adaptabilité environnementale jusqu'au niveau de protection IP67, température de fonctionnement 0 ℃ à +45 ℃, résistance aux interférences de lumière incandescente de 10 000 lux, adapté aux scénarios d'automatisation à grande vitesse tels que la détection de pièces 3D, le suivi des cordons de soudure, la mesure de gauchissement/planéité, etc., particulièrement adapté à la mesure 3D sans contact d'objets en mouvement. Collecte de données géométriques.

Spécifications techniques pour LJ-V7020

Paramètres de performance de base

plage de mesure

Axe Z (hauteur) : ± 2,6 mm (plage complète FS = 5,2 mm), prenant en charge la mesure de forme 3D de haute précision.

Axe X (largeur) : 6,5 mm à l'extrémité proximale et 7,5 mm à l'extrémité distale, adapté aux cibles de différentes tailles.

Linéarité : axe Z ± 0,1 % FS, garantissant un écart minimal entre les résultats de mesure et les valeurs réelles.

Précision de répétition : axe Z 0,2 µ m, axe X 2,5 µ m, adapté à la détection de précision au niveau micrométrique.

Source lumineuse et paramètres optiques

Type de source lumineuse : Laser semi-conducteur bleu (longueur d'onde 405 nm), niveau de sécurité laser de classe 2M, équilibrant visibilité et sécurité.

Diamètre du spot : environ 14 mm × 35 µ m, permettant une imagerie haute résolution.

Intervalle de données de contour : 10 µ m sur l'axe X pour garantir la densité d'échantillonnage et l'intégrité des données.

2、 Paramètres de réponse et de numérisation

fréquence d'échantillonnage

Mode haute vitesse : jusqu'à 16 µ s/contour, répondant aux exigences des lignes de production à grande vitesse.

Mode haute performance : jusqu'à 32 µ s/contour, équilibrage de la vitesse et de la précision.

Mode de numérisation : prend en charge la numérisation de lignes ou la numérisation de zones 2D, s'adaptant de manière flexible à différents scénarios de détection.

3、 Paramètres électriques et d'interface

Signal de sortie : Fournit une sortie de tension et une sortie de commutation/alarme, compatible avec plusieurs systèmes de contrôle.

Type d'interface : Prend en charge l'interface de communication série pour une transmission de données et une intégration système faciles.

4、 Paramètres d'adaptabilité environnementale

Niveau de protection : IP67 (norme IEC60529), étanche à la poussière et à l'eau, adapté aux environnements industriels difficiles.

Température ambiante : 0 ℃ à +45 ℃, assurant la stabilité de l'équipement dans des environnements à haute ou basse température.

Éclairage environnemental : résistant aux interférences des lampes à incandescence de 10 000 lux, adapté aux scénarios de forte luminosité.

Résistance sismique : 10 à 57 Hz, double amplitude de 1,5 mm, 3 heures dans les directions X/Y/Z, a réussi le test anti-vibration.

5、 Paramètres d'installation et de fonctionnement

Méthode d'installation : installation par réflexion diffuse, simplifiant le processus de déploiement.

Distance de référence : 20 mm, offrant la meilleure référence de mesure.

Fonctionnement pratique : équipé de paramètres intuitifs et d'un logiciel de diagnostic, prenant en charge le démarrage rapide du système et la configuration des paramètres.

Nos services:

1、Tous nos produits sont neufs et originaux, et de bonne qualité

2、Nos prix sont très compétitifs.

3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.

4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.

Emballage et livraison :

1. Joint d'usine 100 % neuf et original !

2、Garantie : 1 an

3. Emballage : emballage d'origine avec cartons.

4、Délai de livraison : Expédié sous 3 à 7 jours après le paiement

5、Toutes les marchandises seront testées avant expédition
