GT1585-STBA

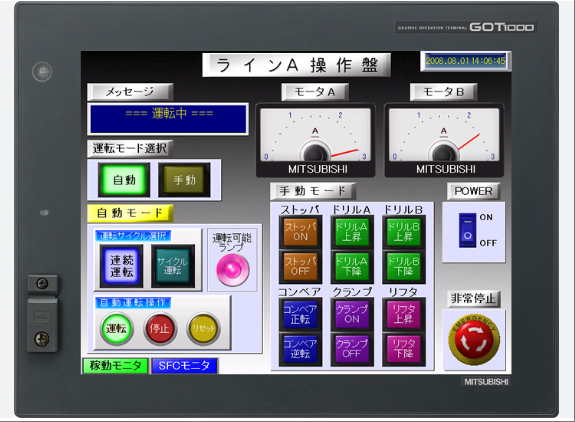

Le modèle GT1585-STBA est un dispositif d'interface homme-machine (IHM) doté d'un écran LCD couleur TFT de 12,1 pouces, offrant une luminosité élevée et un grand angle de vision, s'adaptant aux environnements d'éclairage complexes des sites industriels. Sa configuration de base prend en charge une résolution SVGA (800 × 600) et un écran 65 536 couleurs, alliant clarté d'image et reproduction des couleurs, répondant ainsi aux exigences strictes de la surveillance industrielle en matière de présentation visuelle. L'appareil est doté d'un écran tactile résistif 4 fils, compatible avec les opérations multi-touch, avec une réponse sensible et une durée de vie supérieure à un million de fois. Avec 1 200 touches tactiles par écran, il gère efficacement les besoins d'interaction multitâche. Ce modèle dispose d'un espace de stockage intégré de 9 Mo, peut être étendu via une carte CF et est équipé de plusieurs interfaces de communication telles qu'Ethernet, RS232, USB, etc. Il est compatible avec le logiciel de développement GT Works3 et se connecte facilement à des équipements industriels tels que des automates programmables et des convertisseurs de fréquence. En termes de protection, la face avant de l'appareil est conforme à la norme IP67F et l'intérieur du panneau à la norme IP2X, avec des performances d'étanchéité à la poussière et à l'eau. La plage de températures de fonctionnement s'étend de -10 °C à 55 °C et prend en charge une large tension d'entrée de 100 à 240 V CA, ce qui permet de s'adapter aux environnements industriels difficiles tels que la poussière, l'humidité et les fluctuations de tension. Il est largement utilisé dans les machines d'emballage, la construction automobile, la gestion de l'énergie et d'autres domaines exigeant une stabilité rigoureuse des équipements.
Spécifications techniques pour GT1585-STBA
Paramètres d'affichage
Taille de l'écran : écran LCD couleur TFT de 12,1 pouces avec des caractéristiques de luminosité élevée et d'angle de vision large, capable d'afficher clairement des images dans des environnements d'éclairage complexes.
Résolution : SVGA (800 × 600), fournissant des images claires et délicates pour répondre aux besoins de surveillance industrielle.
Couleur d'affichage : 65536 couleurs, qui peuvent répondre aux exigences de couleur de base dans les scènes industrielles et assurer un effet de présentation visuelle.
Angles de vision : 60 degrés à gauche et à droite, 40 degrés vers le haut et 50 degrés vers le bas, ce qui permet aux opérateurs de visualiser facilement le contenu de l'écran sous différents angles.
Taille de l'écran : 246 (L) × 184,5 (H) mm.
Nombre de caractères d'affichage : 50 caractères x 37 lignes (pleine largeur) pour les polices standard à matrice de 16 points ; lors de l'utilisation d'une police standard à matrice de 12 points, il s'agit de 66 caractères x 50 lignes (pleine largeur).
Luminosité de l'écran LCD : 350 cd/m², avec réglage de la luminosité sur 8 niveaux. Les utilisateurs peuvent l'ajuster en fonction de leurs besoins.
Paramètres tactiles
Mode tactile : Adoptant un écran tactile résistif matriciel, prenant en charge le multi-touch (jusqu'à 2 points appuyés simultanément), le fonctionnement est sensible et stable.
Nombre de touches tactiles : 1900/1 écran (38 lignes x 50 colonnes), ce qui peut répondre aux besoins d'interaction multitâche dans des scènes industrielles complexes.
Taille des boutons : minimum 16 x 16 points par bouton pour garantir un fonctionnement précis.
Durée de vie : Dans des conditions de force de fonctionnement inférieures à 0,98 N, la durée de vie tactile peut atteindre plus d'un million de fois, avec une forte durabilité.
Détection du corps humain : la distance de détection est de 1 m, la plage de détection est de 70 degrés vers le haut, le bas, la gauche et la droite, et le délai de détection peut être réglé entre 0 et 4 secondes.
Paramètres de stockage
Capacité mémoire utilisateur : Mémoire flash intégrée de 9 Mo, utilisée pour le stockage des données d'ingénierie et des systèmes d'exploitation. De plus, la capacité de stockage peut être étendue jusqu'à 57 Mo grâce à des cartes CF.
Paramètres d'interface
RS-232 : 1 canal, la vitesse de transmission comprend 115200/57600/38400/19200/9600/4800bps, la forme de l'interface est D-sub 9 broches (tête mâle), utilisée pour la communication avec les appareils connectés ou la connexion à des ordinateurs personnels.
USB : 1 canal, vitesse de transfert maximale de 12 Mbps à pleine vitesse, forme d'interface USB Mini-B, utilisée pour la connexion à des ordinateurs personnels.
Interface de carte CF : La forme du connecteur est de TYPE I, ce qui permet aux utilisateurs de sauvegarder des données et d'étendre la capacité de stockage.
Autres interfaces : Il prend également en charge l'interface de connexion de bus, l'interface de communication série, l'interface de communication MelsecNet/H, l'interface de communication CC Link, l'interface Ethernet, etc., qui peuvent réaliser la connexion simultanée de plusieurs appareils.
Paramètres d'alimentation
Tension d'alimentation d'entrée : AC100~240V (+10%, -15%), capable de s'adapter à une large gamme de fluctuations de tension.
Fréquence d'entrée : 50/60 Hz ± 5 %.
Consommation électrique : dans des conditions de fonctionnement normales, elle est inférieure à 41 W et lorsque le rétroéclairage est éteint, elle est inférieure à 28 W.
Courant d'impulsion : inférieur à 45 A (4 ms, à charge maximale).
Temps d'arrêt instantané autorisé : dans les 20 ms, capable de maintenir un fonctionnement stable en cas de brève interruption de courant.
Endurance de tension : AC1500V pendant 1 minute entre la borne d'alimentation et le fil de terre.
Résistance d'isolement : Le courant continu 500 V entre la borne d'alimentation et le fil de terre doit passer par un appareil de mesure de résistance d'isolement de 10 MΩ ou plus.
Paramètres de structure et de protection
Structure de protection : la partie avant est conforme à la norme IP67F et l'intérieur du panneau est conforme à la norme IP2X, avec des capacités anti-poussière et étanches, et peut s'adapter aux environnements industriels difficiles.
Dimensions : 316 (L) × 242 (H) × 52 (P) mm.
Dimensions de l'ouverture du panneau : 302 (L) × 228 (H) mm.
Poids : environ 2,8 kg (hors accessoires d'installation).
Méthode de refroidissement : auto-refroidissement.
