MITSUBISHI GT1685M-STBA Neuf et Original Haute qualité

GT1685M-STBA

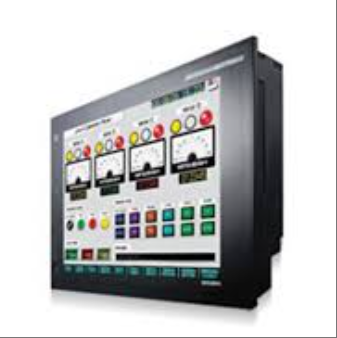

Le modèle GT1685M-STBA est une interface homme-machine (IHM) tactile couleur hautes performances de 12,1 pouces, spécialement conçue pour l'automatisation industrielle et les équipements commerciaux. Il est doté d'un écran LCD couleur TFT haute luminosité et grand angle de vision, d'une résolution de 800 × 600 pixels, offrant 65 536 couleurs vives, garantissant des effets visuels clairs et réalistes, même dans des environnements fortement éclairés. Il est équipé d'une dalle tactile résistive analogique, réactive et robuste, avec une durée de vie de plus d'un million d'opérations, adaptée aux interactions homme-machine à haute fréquence.

Ce modèle prend en charge une large plage de tension d'entrée de 100 à 240 V CA et bénéficie d'un indice de protection IP67, lui permettant de résister efficacement à la poussière et aux projections d'eau. Il est adapté aux environnements de travail à températures étendues, de -20 °C à 60 °C, notamment aux environnements industriels complexes. Il dispose d'un espace de stockage utilisateur intégré de 15 Mo (extensible à 57 Mo) et intègre des interfaces Ethernet, RS-232, RS-422/485 et USB. Compatible avec les principaux protocoles de communication industrielle tels que CC Link et Modbus, il se connecte facilement à des appareils tels que des automates programmables (API) et des convertisseurs de fréquence pour un contrôle collaboratif multiprotocole. De plus, il prend en charge les signaux vidéo multimédia et RVB, répondant ainsi aux besoins de visualisation de l'état des appareils et de surveillance des données. Grâce à sa structure compacte, sa grande fiabilité et son évolutivité, le GT1685M-STBA est largement utilisé dans des secteurs tels que la fabrication mécanique, l'emballage, la logistique et les bornes de recharge commerciales, offrant des solutions d'interaction homme-machine efficaces et stables pour les systèmes d'automatisation industrielle.

Spécifications techniques pour GT1685M-STBA

Paramètres d'affichage

Taille de l'écran : 12,1 pouces.

Résolution : 800 × 600 (SVGA), avec une précision d'affichage élevée, peut répondre aux exigences de clarté d'image dans les scènes industrielles.

Type d'affichage : Adoptant un écran LCD couleur TFT à haute luminosité et grand angle de vision, avec des couleurs riches et un grand angle de vision, 80 degrés à gauche et à droite, 80 degrés vers le haut et 60 degrés vers le bas, ce qui permet de visualiser facilement le contenu de l'écran sous différents angles.

Couleur d'affichage : 65 536 couleurs, avec des transitions de couleurs naturelles qui peuvent présenter des effets visuels délicats.

Luminosité LCD : 470cd/m², assurant une bonne visibilité même dans des environnements à forte luminosité.

Réglage de la luminosité : prend en charge le réglage de la luminosité sur 8 niveaux et les utilisateurs peuvent l'ajuster en fonction des conditions d'éclairage ambiant réelles.

Taille de l'écran d'affichage : 246 (L) × 184,5 (H) mm.

Nombre de caractères affichés : 37 lignes de 50 caractères (EM) pour une police standard à 16 points et 50 lignes de 66 caractères (EM) pour une police standard à 12 points.

Paramètres de rétroéclairage

Type de rétroéclairage : LED (non remplaçable), avec une longue durée de vie jusqu'à 60 000 heures (à une luminosité d'affichage de 50 % et une température ambiante de 25 ℃).

Couleur du rétroéclairage : blanc.

Paramètres de l'écran tactile

Type de contact : écran tactile résistif analogique, fonctionnement sensible, réponse stable.

Taille du bouton : minimum 2 × 2, pratique pour les utilisateurs pour effectuer des opérations précises.

Nombre de touches simultanées : plusieurs touches ne peuvent pas être enfoncées simultanément pour répondre aux exigences de base d'une simple pression.

Durée de vie : Plus d'un million de cycles (force de fonctionnement inférieure à 0,98 N), avec une durabilité élevée.

Paramètres de détection du corps humain

Distance de détection : 1 m, capable de détecter automatiquement la proximité humaine et de réaliser une interaction intelligente.

Plage de détection : 70 degrés en bas à gauche, à gauche et à droite, avec une large plage de détection.

Délai de détection : 0 à 4 secondes, peut être réglé en fonction des besoins réels.

Paramètres de mémoire

Capacité de stockage Flash : 15 Mo intégrés, utilisés pour stocker des données d'ingénierie, le stockage du système d'exploitation, etc.

Durée de vie de la mémoire flash : 100 000 cycles, stockage de données stable et fiable.

Mémoire flash étendue : mémoire flash intégrée de 57 Mo qui peut être étendue selon les besoins pour répondre à des besoins de stockage de données plus importants.

Paramètres de la batterie

Type de batterie : batterie au lithium GT15-BAT.

Autonomie de la batterie : environ 5 ans (température ambiante : 25 ℃), fournissant un support d'alimentation stable pour l'appareil.

Paramètres d'interface

RS-422/485:1 canal, vitesse de transmission de 115200/57600/38400/19200/9600/4800bps, forme de connecteur de 14 broches (femelle), utilisé pour la communication des appareils connectés.

RS-232 : canal unique, vitesse de transmission de 115200/57600/38400/19200/9600/4800bps, forme de connecteur D sub 9 broches (mâle), peut être utilisé pour la communication machine, la connexion informatique, etc.

Ethernet : Le mode de transmission est 100BASE-TX, 10BASE-T 1ch et la forme du connecteur est RJ-45, utilisé pour connecter la communication des appareils, les fonctions de passerelle et les connexions aux ordinateurs personnels.

USB (périphérique) : La vitesse de transfert maximale est de 12 Mbps à pleine vitesse, avec 1 canal, et la forme de l'interface est USB Mini-B, qui peut être connectée à un ordinateur personnel.

USB (hôte) : vitesse de transfert maximale de 12 Mbps, 1 canal, forme d'interface de TYPE-A, utilisée pour le transfert et le stockage de données.

Carte CF : emplacement pour carte flash standard avec 1 canal, forme d'interface de TYPEI, utilisé pour la sauvegarde des données, le transfert de données et le démarrage GOT.

Sélectionnez la carte de fonction : la fonction d'interface MES utilise 1 canal.

Interface d'extension : 2 canaux pour l'installation d'une unité de communication/unité optionnelle.

Paramètres de sortie du buzzer

Type de sortie : monophonique (hauteur réglable), fournissant des invites sonores simples.

Protéger les paramètres structurels

Niveau de protection : La partie avant est conforme à la norme IP67F et l'intérieur du panneau est conforme à la norme IP2X (JEM1030), avec une bonne résistance à la poussière et à l'eau, adaptée aux environnements industriels difficiles.

paramètres d'installation

La taille de l'ouverture du panneau est L × H × P : 316 × 242 × 52 mm.

Dimensions de découpe du panneau : 302 (L) × 228 (H) mm.

Poids (hors accessoires d'installation) : 2,7 kg.

Paramètres d'alimentation

Méthode de refroidissement : auto-refroidissement, sans besoin d'équipement de refroidissement supplémentaire, réduit la complexité et le coût de l'équipement.

Tension d'alimentation d'entrée : AC100-240V (+10%/-15%), large plage de tension d'entrée, adaptée à différents environnements d'alimentation.

Fréquence d'entrée : 50/60 Hz ± 5 %.

Puissance apparente maximale : 110 VA (charge maximale).

Consommation électrique : généralement 46 W, 32 W lorsque le rétroéclairage est éteint, avec une consommation d'énergie relativement faible.

Courant d'appel : inférieur à 28 A (4 ms).

Autoriser une coupure de courant instantanée : dans les 20 ms (au-dessus de 100 V CA), avec une certaine résistance aux fluctuations de tension.

Tolérance au bruit : tension de bruit de 1500 Vp-p, amplitude de bruit de 1 μ s, fonctionnement stable dans des environnements avec interférences électromagnétiques grâce à un simulateur de bruit avec une fréquence de bruit de 25 à 60 Hz.

Endurance de tension : La borne d'alimentation est connectée au fil de terre à AC1500V pendant 1 minute, garantissant la sécurité de l'équipement.

Résistance d'isolement : la borne d'alimentation présente de bonnes performances d'isolement lorsqu'elle passe à travers un appareil de mesure de résistance d'isolement avec une résistance d'isolement de 10 MΩ ou plus pour DC500V entre les fils de terre.
