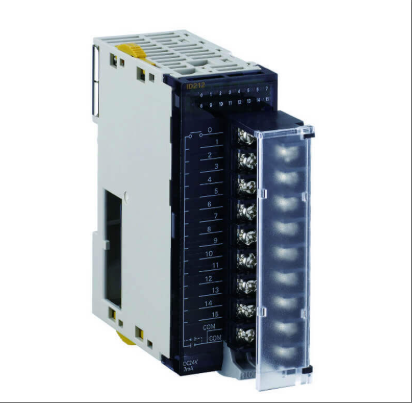

CJ1W-ID212
Le modèle CJ1W-ID212 est un module d'entrées numériques hautes performances spécialement conçu pour l'automatisation industrielle. Il dispose d'une entrée 24 V CC à 16 points, d'une structure compacte d'installation sur rail DIN, prend en charge le mode d'entrée bipolaire NPC/PNP, est compatible avec une large plage de tension de 20,4 V CC à 26,4 V CC, possède une impédance d'entrée de 3,3 kΩ et un courant d'entrée typique de 7 mA à 24 V CC. Ses principaux avantages incluent une réponse ultra-rapide (temps de réponse ON ≤ 15 μ s, temps de réponse OFF ≤ 90 μ s) et un réglage flexible du délai de réponse (0-32 ms) par logiciel, adapté aux scénarios de capture de signaux haute vitesse. Le module adopte la technologie d'isolation par optocoupleur, chaque groupe de 8 points d'entrée étant isolé du circuit interne de l'automate. La résistance d'isolement est ≥ 20 MΩ (DC100 V) et la tension de tenue est de AC1000 V/1 minute (courant de fuite ≤ 10 mA), ce qui améliore considérablement la capacité anti-interférence du système. Le filtre numérique intégré (réglable de 0 à 32 ms) peut filtrer efficacement les interférences parasites, et chaque point d'entrée est équipé d'un voyant LED indépendant pour un diagnostic rapide de l'état du signal d'entrée. Prend en charge les interfaces de connecteur Fujitsu/OTAX ou MIL, s'adapte à divers besoins de câblage sur site et a obtenu des certifications internationales telles que CE, cULus, Lloyd, NK, etc., conformément aux normes environnementales RoHS3. Il est largement utilisé dans les scénarios industriels tels que la fabrication mécanique, les lignes de production d'emballage, le tri logistique, etc. qui nécessitent un traitement du signal d'entrée à haute vitesse et haute précision, et constitue un élément clé pour la construction de systèmes de contrôle d'automatisation fiables.
Spécifications techniques pour CJ1W-ID212
Paramètres électriques
Tension d'entrée nominale : DC24V, la plage de tension autorisée est de DC20,4V à 26,4V.
Courant d'entrée : à DC24V, la valeur typique est de 7mA.
Type d'entrée : prend en charge les normes de connexion NPN ou PNP, les utilisateurs peuvent choisir de manière flexible en fonction de l'équipement sur site.
Temps de réponse d'entrée :
Temps de réponse ON : par défaut 8 ms, peut être ajusté à 16 ms, 32 ms ou 64 ms via les paramètres pour répondre à différents scénarios d'application.
Temps de réponse OFF : La valeur typique est de 90 μ s (selon d'autres données, elle peut être aussi basse que 15 μ s, et la valeur spécifique peut varier légèrement en raison des conditions de test ou des versions du produit), garantissant une réponse rapide aux changements de signal d'entrée.
Méthode d'isolation d'entrée : en adoptant la technologie d'isolation par optocoupleur, chaque groupe de 8 signaux d'entrée est isolé du circuit interne du PLC, avec une résistance d'isolement ≥ 20 M Ω (DC500 V), une tension de tenue AC1000 V/1 minute (courant de fuite ≤ 10 mA), supprimant efficacement les interférences électromagnétiques.
2、 Paramètres mécaniques et d'installation
Dimensions : Largeur 31 mm, Hauteur 90 mm, Profondeur 89 mm (D'autres données indiquent une profondeur de 65 mm, qui peut varier en raison de différentes versions de produits ou de normes de mesure).
Poids : environ 100 g à 160 g (les valeurs spécifiques peuvent varier légèrement en fonction de la configuration du produit ou du matériau de la coque).
Méthode d'installation : Prend en charge l'installation sur rail DIN, conformément à la tendance de conception compacte et modulaire des équipements d'automatisation industrielle.
Méthode de câblage : utilisez des borniers à vis pour connecter les numéros de bornes A0~A8 et B0~B8 (certaines bornes ne sont pas imprimées sur l'unité, veuillez vous référer au schéma de connexion externe), pour assurer une connexion électrique stable et fiable.
3、 Caractéristiques fonctionnelles
Voyant d'entrée : chaque point d'entrée est équipé d'un voyant LED indépendant, qui affiche l'état en temps réel du signal d'entrée pour un débogage et une maintenance faciles.
Fonction de filtrage d'entrée : filtre numérique intégré, temps de filtrage réglable de 0 à 32 ms, filtrant efficacement les interférences de bruit sur site et améliorant la stabilité du signal.
Réglage du délai d'entrée : prend en charge la fonction de délai ON/OFF (0-32 ms), ce qui peut éviter les erreurs de fonctionnement causées par la gigue du signal d'entrée.
Compatibilité : Prend en charge les interfaces de connecteur Fujitsu/OTAX ou MIL, s'adaptant aux divers besoins de câblage sur site.
4、 Adaptabilité environnementale
Température de fonctionnement : 0 ℃ à 55 ℃, répondant aux exigences de température des environnements industriels conventionnels.
Température de stockage : -25 ℃ à 70 ℃, convient aux conditions de stockage ou de transport extrêmes.
Plage d'humidité : 10 % à 90 % HR (sans condensation), convient aux environnements humides ou secs.
Niveau de protection : IP20, empêchant la pénétration de corps étrangers solides d'un diamètre supérieur à 12,5 mm.
5、 Compatibilité électromagnétique et certification
Certification de sécurité : Grâce à des certifications internationales telles que CE, cULus, Lloyd, NK, etc., assurez la conformité aux normes mondiales de sécurité industrielle.
Normes environnementales : Conforme aux spécifications RoHS3, niveau de sensibilité à l'humidité MSL1 (illimité), adapté aux scénarios avec des exigences environnementales strictes.
Compatibilité électromagnétique : Résistant aux interférences de ligne électrique de 2 kV (norme IEC61000-4-4), garantissant un fonctionnement stable dans des environnements électromagnétiques complexes.
