CJ1W-MAD42

Omron CJ1W-MAD42 Neuf et Original Haute qualité

Module Omron CJ1W-MAD42

  • article n°.:

    CJ1W-MAD42
  • Paiement:

    T/T
  • prix du marché:

    $66
  • le prix:

    $99
  • origine du produit:

    JP
  • Couleur:

    New sealed
  • délai de mise en œuvre:

    In stock/1-3days

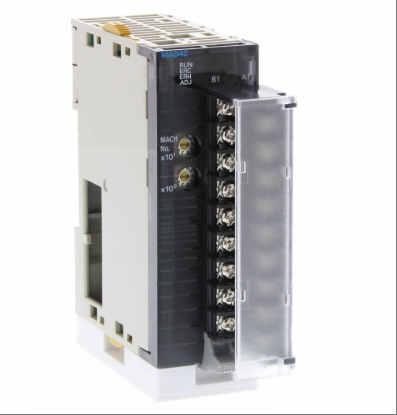

CJ1W-MAD42

Le modèle CJ1W-MAD42 est un module d'E/S multifonction intégrant des fonctions d'entrée et de sortie analogiques, spécialement conçu pour les systèmes de contrôle d'automatisation industrielle. Ce module dispose de 4 canaux d'entrée analogique et prend en charge plusieurs plages de signaux, notamment 1-5 V, 0-5 V, 0-10 V, -10-10 V et 4-20 mA. Il s'adapte facilement à différents types de capteurs et de transmetteurs. Il fournit simultanément deux canaux de sortie analogique, prenant en charge la sortie de signaux de tension ou de courant, pour répondre aux exigences de contrôle précis de l'actionneur. Ses principaux avantages sont une haute résolution (1/4000, réglable à 1/8000) et une capacité de conversion haute vitesse (1 ms/point, réglable à moins de 500 μs/point), garantissant l'acquisition et la sortie des signaux en temps réel. Sa précision globale atteint ± 0,2 % pour la sortie de tension et ± 0,2 % pour la sortie de courant, garantissant ainsi la précision des données. Le module est doté de fonctions pratiques telles que la détection de rupture de fil, le maintien des crêtes et le traitement de la moyenne. Il prend également en charge le réglage du gain de polarisation et de l'écart de gain, améliorant ainsi considérablement la capacité anti-interférence et la flexibilité de contrôle du système. De plus, le CJ1W-MAD42 adopte une conception compacte compatible avec l'installation sur rail DIN, facilitant ainsi son intégration transparente avec les automates programmables de la série CJ1. Largement utilisé dans des environnements industriels complexes tels que les machines CNC, la métallurgie, le pétrole et le gaz, l'impression sur papier, l'impression textile et la teinture, il constitue un élément clé pour la construction de systèmes de contrôle d'automatisation de haute précision et fiabilité.

Spécifications techniques pour CJ1W-MAD42

Paramètres électriques de base

Points d'entrée : 4 points

Points de sortie : 2 points

Portée du signal :

Entrée : prend en charge plusieurs plages de signaux telles que 1-5 V, 0-5 V, 0-10 V, -10-10 V, 4-20 mA, etc. Chaque point d'entrée peut être défini individuellement.

Sortie : prend en charge plusieurs plages de signaux telles que 1-5 V, 0-5 V, 0-10 V, -10-10 V, 4-20 mA, etc. Chaque point de sortie peut être défini individuellement.

pouvoir de résolution :

Résolution par défaut : 1/4000

Résolution réglable : 1/8000 (obtenue via les paramètres du logiciel)

Vitesse de conversion :

Vitesse de conversion par défaut : 1 ms/point

Vitesse de conversion réglable : inférieure à 500 μ s/point (obtenue via les paramètres du logiciel)

Précision globale :

Précision d'entrée de tension : ± 0,2 %

Précision d'entrée actuelle : ± 0,2 %

Précision de la tension de sortie : ± 0,3 %

Précision de sortie de courant : ± 0,3 %

2、 Caractéristiques fonctionnelles

Détection de rupture de fil : lorsque la plage d'entrée est définie sur 1-5 V et que la tension chute en dessous de 0,8 V, ou définie sur 4-20 mA et que le courant chute en dessous de 3,2 mA, la fonction de détection de rupture de fil est activée et les données converties seront définies sur 8000Hex.

Fonction de maintien de crête : elle peut capturer et maintenir la valeur de crête du signal d'entrée pour une analyse et un traitement ultérieurs.

Traitement moyen : prend en charge le traitement moyen des signaux d'entrée pour réduire les interférences de bruit et améliorer la stabilité du signal.

Réglage du gain de polarisation : prend en charge le réglage de la polarisation et du gain des signaux d'entrée pour répondre aux besoins de différents scénarios d'application.

Conversion de rapport : il peut effectuer une conversion de rapport sur les signaux d'entrée pour réaliser un traitement de linéarisation du signal.

Conservation de sortie : En cas de panne de courant ou de redémarrage du module, le signal de sortie peut être conservé inchangé pour assurer la continuité et la stabilité du système.

3、 Paramètres mécaniques et d'installation

Dimensions : La largeur du module est de 31 mm (les dimensions spécifiques peuvent varier légèrement en raison des versions du produit), et la hauteur et la profondeur sont cohérentes avec les autres unités d'E/S de la série CJ1, ce qui facilite son installation dans des armoires compactes.

Méthode d'installation : prend en charge l'installation sur rail DIN et peut être parfaitement intégré à l'API de la série CJ1.

Type de terminal : Conçu avec des borniers détachables pour un câblage et une maintenance faciles sur site.

Poids : environ 150 g (le poids spécifique peut varier légèrement selon la version du produit)

4、 Adaptabilité environnementale

Température de fonctionnement : 0 ℃~55 ℃

Température de stockage : -25 ℃~70 ℃ (sans condensation ni congélation)

Plage d'humidité : 10 % à 90 % HR (sans condensation)

Altitude : ≤ 2000 m

Niveau de protection : IP20 (empêche efficacement la poussière et les corps étrangers de pénétrer à l'intérieur du module)

5、 Compatibilité électromagnétique et certification

Compatibilité électromagnétique : Conforme aux normes de compatibilité électromagnétique telles que IEC61000-4-4, résistant efficacement aux interférences électromagnétiques.

Certification de sécurité : Grâce aux certifications de sécurité internationales telles que UL508, ANSI/ISA 12.12.01, EN 61131-2, CE, cULus, Lloyd, NK, etc., assurez la sécurité des équipements dans les environnements industriels.

Capacité anti-interférence : Résistant aux interférences de ligne électrique de 2 kV (conforme à la norme IEC61000-4-4), garantissant la précision de l'acquisition et de la sortie du signal.

6、 Alimentation électrique et consommation de courant

Tension de fonctionnement : DC24V (plage de tension DC20,4V~28,8V)

Consommation de courant 5 V : 0,58 A (la consommation de courant spécifique peut varier légèrement selon la version du produit)

Consommation de courant 24 V : selon la situation de charge réelle du module, elle varie généralement de quelques dizaines à quelques centaines de milliampères.

Nos services:

1、Tous nos produits sont neufs et originaux, et de bonne qualité

2、Nos prix sont très compétitifs.

3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.

4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.

Emballage et livraison :

1. Joint d'usine 100 % neuf et original !

2、Garantie : 1 an

3. Emballage : emballage d'origine avec cartons.

4、Délai de livraison : Expédié sous 3 à 7 jours après le paiement

5、Toutes les marchandises seront testées avant expédition
