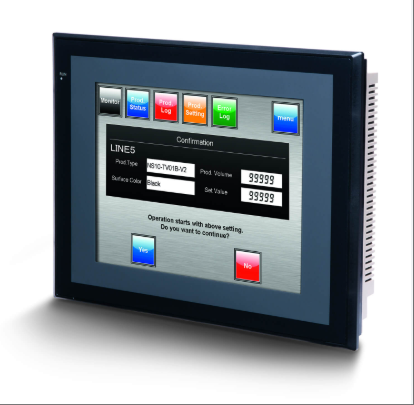

NS10-TV01B-V2
Le modèle de produit NS10-TV01B-V2 est une interface homme-machine (IHM) à écran tactile TFT couleur de 10,4 pouces, adoptant un écran d'affichage rétroéclairé par LED haute luminosité, prenant en charge l'affichage couleur vraie 65536 couleurs, avec une résolution de 640 × 480 pixels, équipé de la technologie d'écran tactile résistif, il a des performances de protection de qualité industrielle, avec un niveau de protection de la coque de IP65, adapté à une plage de température de fonctionnement de 0 ° C à 50 ° C et un environnement d'humidité de 35% à 85%, compatible avec une alimentation DC24V ± 15%, prenant en charge l'interface de communication série RS-232C et équipé d'un port Ethernet, d'un emplacement pour carte mémoire Compact Flash intégré pour étendre la capacité de stockage, d'une mémoire embarquée standard de 40 Mo, peut stocker 160 000 points de données et 5 000 enregistrements d'alarme, prend en charge l'affichage multilingue (y compris le chinois), intègre la boîte à outils CX One pour réaliser un développement de simulation synchrone du programme à relais et des données d'image, adapté à la surveillance des appareils, à l'acquisition de données et Autres scénarios industriels complexes. Exigences en matière d'interaction visuelle.
Spécifications techniques pour NS10-TV01B-V2
1、 Spécifications de base
Dimensions : 323 × 241 × 49 mm, conception compacte pour une intégration et une installation faciles.
Couleur de la coque : noire, conformément à la correspondance des couleurs standard des équipements industriels.
Taille de l'écran : écran TFT couleur de 10,4 pouces, offrant une interface visuelle claire.
2、 Paramètres d'affichage
Résolution : 640 × 480 pixels, répondant aux exigences de précision d'affichage des scènes industrielles.
Couleur d'affichage : écran 65536 couleurs vraies, prenant en charge des graphiques complexes et une présentation d'images dynamiques.
Type d'affichage : LCD TFT avec rétroéclairage LED, garantissant une luminosité élevée et des performances de faible consommation d'énergie.
3、 Paramètres électriques
Tension d'alimentation : DC24V ± 15% (soit 20,4-27,6V), compatible avec les systèmes d'alimentation courants des sites industriels.
Consommation électrique : La valeur spécifique n'est pas divulguée, mais les fonctions d'économie d'énergie sont obtenues grâce à la conception du rétroéclairage LED.
4、 Adaptabilité environnementale
Plage de température de fonctionnement : 0 °C à 50 °C (peut être ajustée en fonction de l'angle d'installation et du module d'extension, s'il n'y a pas de dispositif d'extension, elle est de 0 à 45 °C ; lors de l'installation d'une unité d'entrée vidéo ou d'une unité d'interface de liaison de contrôleur, elle est de 0 à 35 °C ; lorsque l'angle d'installation est de 30 à 90 ° dans le sens horizontal, elle est de 0 à 50 °C).
Plage de température de stockage : -20 °C à 60 °C, convient aux environnements de stockage extrêmes.
Plage d'humidité de travail : 10% à 90% HR (sans condensation), répondant aux exigences opérationnelles des ateliers humides.
Niveau de protection : IP65 (étanche à la poussière et à l'eau), conforme à la norme NEMA 4, peut résister à l'invasion de poussière et d'éclaboussures d'eau.
5、 Interface et communication
Interface de communication : Interface de communication série RS-232C standard, prend en charge les ports Ethernet (certains modèles sont configurés) et est compatible avec plusieurs protocoles industriels.
Extension de carte de stockage : emplacement Compact Flash intégré, prenant en charge l'extension de la capacité de la carte de stockage.
Interface USB : équipé d'une interface USB, prenant en charge le téléchargement de programmes et la sauvegarde de données.
6、 Caractéristiques fonctionnelles
Technologie d'écran tactile : écran tactile résistif, prenant en charge le fonctionnement avec des gants, avec une durée de vie tactile allant jusqu'à 1 000 000 fois (à 25 °C).
Prise en charge multilingue : affichage en plusieurs langues, dont le chinois, adapté aux scénarios d'application mondiaux.
Capacité d'enregistrement des données : capable de stocker 160 000 points de données et 5 000 enregistrements d'alarme, prenant en charge la traçabilité des données historiques.
Boîte à outils de développement : intégrez la boîte à outils CX One pour réaliser un développement de simulation synchrone de programmes de diagrammes à contacts et de données d'écran.
Fonction d'alarme : système de code d'alarme intégré, prenant en charge 10 écrans et gestion de recettes 1:10.
Prise en charge des graphiques vectoriels : compatible avec l'affichage des graphiques vectoriels, améliorant l'expérience d'interaction de l'interface.
Script utilisateur : prend en charge la programmation de scripts personnalisés pour améliorer les fonctionnalités et l'évolutivité.
7、 Sécurité et certification
Anti-interférence : Conforme à la norme IEC61000-4-4 et peut résister aux interférences transitoires de 2 kV (ligne électrique).
Résistance de mise à la terre : ≤ 100 Ω, garantissant la sécurité électrique.
Certification du produit : Certifié selon les normes UL 508, UL 1604, directive EMC, NK et LR pour garantir la sécurité et la fiabilité du produit.
