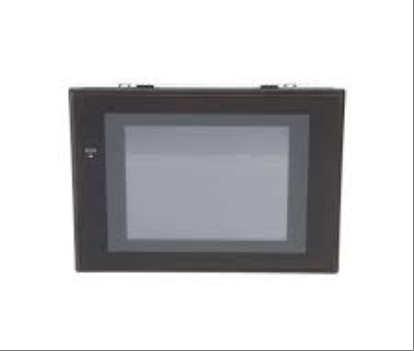

NS5-MQ10B-V2
Le modèle NS5-MQ10B-V2 est une interface homme-machine (IHM) tactile couleur TFT de 5,7 pouces, dotée d'une coque noire et d'un écran rétroéclairé par LED haute luminosité. Son indice de protection IP65, lui confère une protection efficace contre la poussière et l'eau, une plage de températures de fonctionnement de 0 °C à 50 °C et un taux d'humidité de 35 % à 85 %, et une alimentation CC 24 V ± 15 %. Il est équipé en standard d'une interface de communication série RS-232C et prend en charge l'extension de carte mémoire. Grâce à sa technologie tactile résistive et à ses performances d'affichage de qualité industrielle, il offre une stabilité optimale dans les applications de fabrication mécanique, d'automatisation des lignes de production et autres environnements, offrant ainsi une solution d'interaction homme-machine fiable pour les appareils de petite et moyenne taille.
Spécifications techniques pour NS5-MQ10B-V2
Informations de base
Série : NS
Type : Écran tactile
Taille de l'écran : 5,7 pouces
Type d'affichage : Couleur
Couleur de la coque : Noir
2、 Paramètres électriques
Tension d'alimentation : 24 V CC (la plage de variation de tension autorisée est de 20,4 à 27,6 V CC, soit 24 V CC ± 15 %)
3、 Adaptabilité environnementale
Plage de température de fonctionnement : 0 °C à 50 °C (Remarque : la température de l'environnement de travail est limitée par l'angle d'installation. Si aucun périphérique d'extension n'est installé, la plage de température de l'environnement de travail est de 0 à 45 °C ; lorsqu'une unité d'entrée vidéo ou une unité d'interface de liaison de contrôleur est installée, la plage de température de l'environnement de travail est de 0 à 35 °C ; lorsque l'angle d'installation est un angle d'inclinaison horizontale de 30 à 90 °C, la plage de température de l'environnement de travail est de 0 à 50 °C)
Plage de température de stockage : - 20 °C à 60 °C
Humidité de l'environnement de travail : 35% à 85% (0-40 °C), 35% à 60% (40-50 °C) (sans condensation)
Environnement de fonctionnement : Gaz non corrosif
Protection contre les intrusions : IP65 (étanche à la poussière et à l'eau) ; NEMA 4
Anti-interférence : Conforme à la norme IEC61000-4-4 et peut résister à des interférences transitoires de 2 kV (ligne électrique)
Résistance aux chocs : Il peut résister à un impact de 147 m/s² pendant le fonctionnement, avec 3 impacts dans les directions X, Y et Z chacun
Résistance aux vibrations : En fonctionnement, il peut supporter des vibrations de 5 à 8,4 Hz, amplitude simple de 3,5 mm, ou de 8,4 à 150 Hz, 9,8 m/s², avec au moins 10 vibrations dans les directions X, Y et Z chacune
4、 Paramètres d'affichage
Zone d'affichage effective : largeur 117,2 x hauteur 88,4 mm
Couleur d'affichage : 256 couleurs
Points : Horizontal 320 points x Vertical 240 points
Perspective : Gauche/Droite : 80°, Haut : 80°, Bas : 60°
Capacité des données de l'écran : 60 Mo
Réglage de la luminosité : Trois ou 32 niveaux de réglage de la luminosité peuvent être effectués à partir de l'écran tactile
Détection d'erreur de rétroéclairage : équipé d'une fonction de détection d'erreur de rétroéclairage, le voyant de fonctionnement avertira par une lumière verte clignotante
5、 Paramètres de l'écran tactile
Mode écran tactile : Film de blocage matriciel
Nombre/résolution de commutation : 300 (horizontal 20 × vertical 15), commutation de 16 × 16 points à chaque fois
Durée de vie : 1 000 000 opérations tactiles
6、 Stockage et extension
Prise en charge de la carte de stockage : prend en charge l'extension de la carte de stockage
Capacité des données d'écran : 60 Mo (les données d'image prennent en charge le format BMP ou JPG, 32 768 couleurs)
7、 Logiciels et fonctionnalités
Prise en charge linguistique : prend en charge 42 langues, dont le japonais, le chinois simplifié, le chinois traditionnel, le coréen, l'anglais, le français, l'allemand, l'italien, le portugais, l'espagnol, etc.
Étiquette de couleur d'affichage : peut être spécifiée dans CX Designer, prend en charge la spécification de la police, du style et de la taille
Affichage des nombres, des alarmes et des chaînes : prend en charge la police gothique extensible, avec une plage de zoom réglable entre 6 et 255 points ; prend en charge simultanément plusieurs styles de police tels que grossier, standard et fin.
Fonction clignotante : prend en charge la fonction d'objet clignotant, peut être sélectionné parmi 10 types de paramètres de clignotement enregistrés et peut définir la vitesse et la portée du clignotement
