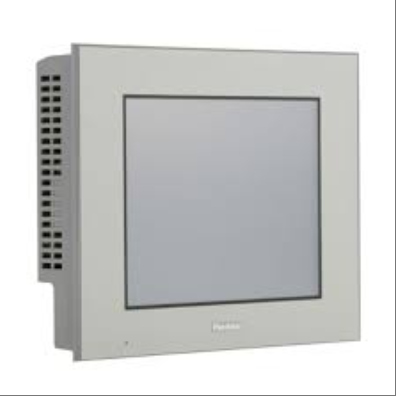

PFXGP4501TADC
Le modèle PFXGP4501TADC est une interface homme-machine (IHM) de 10,4 pouces dotée d'un écran LCD TFT True Color 65536 couleurs avec une résolution VGA 640 × 480 pixels. Il est associé à une dalle tactile résistive analogique pour une utilisation intuitive et des effets d'affichage clairs. Ce produit est équipé d'une mémoire interne de 32 Mo, d'une mémoire de sauvegarde de 320 Ko et d'une zone variable de 64 Ko. Il prend en charge les ports Ethernet, RS-232C, RS-422/485, USB et les ports pour carte SD, et permet une connexion flexible à divers équipements industriels. Sa conception de machine de revêtement est conforme à de nombreuses normes internationales et présente des caractéristiques telles que la protection contre la poussière et les interférences, ce qui la rend adaptée aux environnements industriels complexes. Cette IHM prend également en charge la collecte et la gestion de données à distance et peut être combinée à des outils tels que Microsoft Office et SQL via le logiciel Pro Server EX pour créer un système de gestion de données économique et efficace, améliorant considérablement la qualité et l'efficacité de la production. C'est une solution fiable dans le domaine de l'automatisation industrielle.
Spécifications techniques pour PFXGP4501TADC
Performances d'affichage et tactiles
Type d'écran d'affichage : LCD couleur vraie TFT 10,4 pouces, avec une résolution de 640 × 480 pixels (VGA), affichant 65536 couleurs (sans scintillement)/16384 couleurs (scintillement), offrant des effets d'affichage d'image clairs et délicats.
Rétroéclairage : grâce au rétroéclairage LED blanc, la luminosité peut être réglée jusqu'à 16 niveaux et la durée de vie du rétroéclairage est supérieure à 50 000 heures (fonctionnement continu à 25 ℃ jusqu'à ce que la luminosité tombe à 50 % de son niveau d'origine).
Panneau tactile : Panneau tactile résistif analogique avec une résolution de 1024 × 1024 et une durée de vie de plus de 1 000 000 fois, offrant une expérience de fonctionnement tactile sensible et précise.
2、 Espace de stockage et de programme
Mémoire interne : FLASH EPROM 32 Mo, incluant une zone de programme logique, pour répondre aux besoins de stockage d'un grand nombre de programmes et de données.
Stockage de sauvegarde : SRAM 320 Ko, utilisant des batteries au lithium remplaçables pour la sauvegarde afin de garantir la sécurité des données.
Zone variable : SRAM 64 Ko, également sauvegardée avec des batteries au lithium remplaçables pour le stockage de données variables.
Zone de programme : FLASH EPROM 132 Ko, capable d'accueillir environ 15 000 étapes de programme, répondant aux exigences d'une logique de contrôle complexe.
3、 Interface et communication
Port série : Deux types de ports série, RS-232C et RS-422/485, prennent en charge la transmission asynchrone. La longueur des données peut être de 7 ou 8 bits, le bit d'arrêt de 1 ou 2 bits, et la méthode de vérification peut être nulle, paire ou impaire. La large plage de débits de transmission de données répond aux besoins de communication de différents appareils.
Port Ethernet : prend en charge les normes IEEE802.3i/IEEE802.3u, fournit des débits de transmission 10BASE-T/100BASE-TX, utilise des connecteurs RJ-45 pour une connexion réseau et une transmission de données faciles.
Interface USB : Fournit deux types d'interfaces, USB 2.0 (TYPE-A) et USB 2.0 (Mini-B), prenant en charge la transmission de données à haut débit et une distance de communication allant jusqu'à 5 mètres.
Emplacement pour carte SD : prend en charge le stockage d'extension de carte SD, facilitant la sauvegarde et le transfert de données.
4、 Spécifications électriques et environnementales
Tension d'entrée : DC 24 V, plage de tension nominale de DC 19,2 V à 28,8 V, temps de mise hors tension autorisé ne dépassant pas 10 ms, consommation électrique inférieure à 17 W, courant instantané ne dépassant pas 30 A.
Résistance de l'isolation : La borne d'alimentation et la borne FG peuvent supporter une tension de 1000 V CA et 20 mA pendant moins d'une minute.
Résistance d'isolement : La résistance d'isolement entre la borne d'alimentation et la borne FG est supérieure à DC500V et 10M Ω.
Température de fonctionnement : 0 ℃ à 55 ℃, température de stockage : -20 ℃ à +60 ℃, adapté à divers environnements de travail.
Humidité de fonctionnement : 10 % HR à 90 % HR (sans condensation, température du thermomètre à bulbe humide inférieure à 39 ℃), l'humidité de stockage est également de 10 % HR à 90 % HR (sans condensation, température du thermomètre à bulbe humide inférieure à 39 ℃).
Pression et altitude : La plage de pression de travail est de 800 hPa à 1114 hPa (en dessous d'une altitude de 2000 mètres).
Performances anti-vibrations et anti-impacts : conformément à la norme IEC/EN61131-2, les performances anti-vibrations sont une amplitude unique de 3,5 mm de 5 Hz à 9 Hz, une accélération constante de 9,8 m/s² de 9 Hz à 150 Hz et 10 cycles (100 minutes) dans chacun des axes X, Y et Z ; La résistance aux impacts est de 147 m/s², avec 3 cycles dans chacun des axes X, Y et Z.
Performances anti-interférences et antistatiques : tension d'interférence de 1000 Vp-p, période d'impulsion de 1 µ s, temps de montée de 1 ns (via un simulateur de bruit) ; la décharge de contact est de 6 kV (conforme aux normes IEC/EN61000-4-2, niveau 3).
5、 Structure et taille
Structure : Équivalent à IP65f NEMA # 250 TYPE 4X/13 (panneau avant installé et fixé), offrant d'excellentes performances de protection.
Méthode de refroidissement : Refroidissement par air naturel, aucun équipement de refroidissement supplémentaire requis.
Poids : moins de 2 kg (uniquement pour l'unité principale), facile à installer et à transporter.
Dimensions : L 272,5 mm × H 214,5 mm × P 57 mm, conception compacte permettant de gagner de la place.
Taille d'ouverture du panneau : L 259 mm × H 201 mm, pratique pour l'installation sur les armoires de commande et autres équipements.
Épaisseur du panneau : 1,6 mm à 5 mm, convient à l'installation de panneaux de différentes épaisseurs.
