6ES7132-6BH01-0BA0

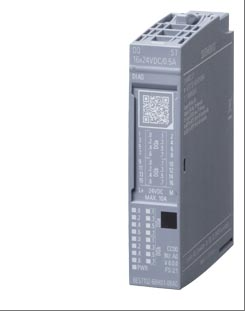

Le modèle 6ES7132-6BH01-0BA0 est un module de sorties numériques de la série Siemens SIMATIC ET 200SP. Sa fonction principale est de convertir les signaux internes de l'API en sorties numériques 24 V CC, de prendre en charge 16 canaux de commande indépendants et d'offrir un courant de charge maximal de 0,5 A par canal. Il est adapté au pilotage d'actionneurs industriels tels que les électrovannes et les contacteurs. Ce module adopte une conception de sortie source (PNP) et dispose de fonctions de diagnostic telles que la protection contre les courts-circuits, la détection de rupture de fil et la surveillance de la tension d'alimentation. Grâce à l'intégration de clés de codage mécaniques et de mécanismes de codage automatique, il s'adapte parfaitement aux unités de base de type A0, garantissant ainsi la précision et la fiabilité des connexions électriques. Sa plage de tension de fonctionnement est de 19,2 à 28,8 V CC, avec protection intégrée contre les inversions de polarité et une consommation typique de seulement 1 W. Le module mesure 15 mm × 73 mm × 58 mm et pèse environ 30 g. Il prend en charge la configuration via les logiciels STEP 7 TIA Portal (V14 et supérieur), STEP 7 (V5.5 SP3 et supérieur) et PCS 7 (V8.1 SP1 et supérieur). Largement utilisé sur les lignes de production automatisées de secteurs tels que l'automobile, l'ingénierie chimique et l'énergie, il répond aux exigences de transmission efficace des signaux numériques et de pilotage des équipements dans les systèmes de contrôle de moyenne et petite taille.
Spécifications techniques pour 6ES7132-6BH01-0BA0
Identification et type de produit :
Le symbole du type de produit est DQ 16x24VDC/0,5A ST, indiquant que le module dispose de 16 canaux de sortie numériques, chacun prenant en charge une tension de 24 V CC et un courant de sortie maximal de 0,5 A.
L'état de la fonction matérielle est FS03 ou supérieur, ce qui indique que sa fonction matérielle est relativement mature et stable.
Alimentation et paramètres électriques :
La tension nominale de l'alimentation est de 24 V CC, avec une plage autorisée de 19,2 V CC à 28,8 V CC, et elle dispose d'une fonction de protection contre l'inversion de polarité.
La consommation de courant maximale est de 60 mA (sans charge) et la perte de puissance typique est de 1 W.
Caractéristiques de sortie :
Le type de sortie numérique est une sortie source (PNP, P commutable), prenant en charge les bornes de sortie numériques programmables.
Chaque borne de sortie dispose d'une fonction de protection contre les courts-circuits, avec un seuil de réponse typique de 1 A (plage de 0,7 à 1,3 A), et prend en charge la fonction de reconnaissance de rupture de fil.
La valeur limite typique de la tension d'arrêt inductive est L+(-50 V), et la capacité marche/arrêt maximale de la borne de sortie est de 0,5 A sous charge résistive et de 5 W sous charge d'éclairage. La limite inférieure de la plage de résistance de charge est de 48 Ω et la limite supérieure de 12 kΩ. Le courant de sortie nominal du signal « 1 » est de 0,5 A et le courant résiduel maximal du signal « 0 » est de 0,1 mA.
Communication et configuration :
Prise en charge de la configuration et de la configuration via STEP 7 TIA Portal (depuis la version V14), STEP 7 (depuis la version V5.5 SP3) et PCS 7 (depuis la version V8.1 SP1).
Compatible avec les protocoles de communication PROFIBUS et PROFINET, prenant en charge la version GSD/version révisée GSD et supérieure pour une intégration facile dans différents réseaux d'automatisation industrielle.
Adresse et code :
L'espace d'adressage maximal pour chaque module est de 2 octets, plus 2 octets pour les informations QI.
Équipé de fonctions de clé de codage automatique et de codage mécanique, le type de clé de codage mécanique est de type A, prenant en charge une adaptation transparente avec les unités de base de type A0 pour garantir la précision et la fiabilité des connexions électriques.
Adaptabilité environnementale :
La plage de température de fonctionnement est de -20 ° C à + 60 ° C, ce qui permet de s'adapter à une large plage de température.
Le niveau de protection est IP20, adapté aux environnements de contrôle industriel sans poussière et à faible humidité.
Structure mécanique et installation :
Le module est compact et prend en charge plusieurs modes de connexion, notamment les connexions à un, deux, trois et quatre fils. Il doit être utilisé avec les unités de base de type A0 et les modules de distribution de potentiel.
Le code couleur du panneau d'étiquettes de couleur du module est CC00, ce qui est facile à identifier et à gérer.
Nos services:
1、Tous nos produits sont neufs et originaux, et de bonne qualité
2、Nos prix sont très compétitifs.
3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.
4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.
Emballage et livraison :
1. Joint d'usine 100 % neuf et original !
2、Garantie : 1 an
3. Emballage : emballage d'origine avec cartons.
4、Délai de livraison : Expédié sous 3 à 7 jours après le paiement
5、Toutes les marchandises seront testées avant expédition
