SIEMENS 6ES7142-6BF50-0AB0 Neuf et Original Haute qualité

6ES7142-6BF50-0AB0

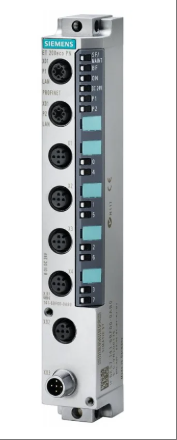

Le modèle 6ES7142-6BF50-0AB0 est un module de sorties numériques hautes performances de la série Siemens ET200ECO PN, appartenant au système d'E/S distribuées ET200. De conception modulaire, ce module prend en charge 8 canaux de sorties numériques, chacun avec un courant de sortie de 0,5 A et une tension de charge nominale de 24 V CC. Il convient au raccordement d'appareils tels que des électrovannes, des contacteurs CC et des voyants lumineux. Son indice de protection atteint IP67, ses dimensions compactes (12,80 x 15,30 x 5,20 cm) et son poids de 4,72 kg permettent une connexion stable via l'interface M12. Ce module prend en charge le protocole de communication PROFINET et s'intègre au réseau de terrain PROFIBUS-DP, ce qui le rend idéal pour les applications d'automatisation industrielle nécessitant des niveaux de protection élevés et des sorties numériques fiables.

Spécifications techniques pour 6ES7142-6BF50-0AB0

Modèle : 6ES7142-6BF50-0AB0

Marque : SIEMENS/Siemens

Forme structurelle : modulaire

Méthode d'installation : modulaire

Tension de fonctionnement : 24 V CC

Caractéristiques de sortie :

Nombre de canaux de sortie : 8 sorties numériques

Courant de sortie : 0,5 A par sortie

Tension de charge nominale : 24 V CC

Niveau de protection : IP67

Interface:

Interface de communication : PROFINET

Méthode de connexion : 4 × M12

Dimensions : 12,80 x 15,30 x 5,20 cm

Poids : environ 4,72 kg

Pays d'origine : Allemagne

Caractéristiques fonctionnelles :

Fonction de diagnostic : il peut diagnostiquer des situations telles que « 1L+ou 2L+manquant », « circuit ouvert de sortie », « court-circuit de sortie vers M » et peut définir les paramètres qui répondent lorsque le CPU/la station principale est en état STOP.

Fonction de redondance : prend en charge le démarrage prioritaire et la redondance des supports.

Voyants lumineux : équipés de voyants LED rouges/jaunes « SF/MT » (défaut/maintenance complet du système), de voyants LED rouges « BF » (surveillance du bus PROFINET IO), de voyants LED verts « ON » (surveillance de la tension d'alimentation 1L+), de voyants LED verts « DC24V » (surveillance de la tension d'alimentation 2L+), de voyants LED verts « P1 LK » et « P2 LK » (connexion réseau), de voyants LED verts de sortie numérique et de voyants LED rouges de défaut de sortie numérique.

Informations de diagnostic lisibles : il peut surveiller les défauts 2L+, les courts-circuits, les circuits ouverts (chaque canal est fermé) et d'autres situations.

Paramètres électriques :

Tension d'alimentation : 1L+ et 2L+ sont tous deux 24 V CC avec protection contre l'inversion de polarité.

Courant d'alimentation : 1L+ et 2L+ sont tous deux de 4 A.

Isolation électrique : L'isolation électrique est réalisée entre 1L+ et 2L+, 1L+, entre les canaux et tous les autres composants du circuit, entre les canaux et entre Ethernet et tous les autres composants du circuit.

Tension de test d'isolation : l'interface Ethernet est de 1 500 Vrms (test de type IEEE802.3) et tous les autres composants du circuit sont de 707 V CC (test de type).

Perte de courant : La valeur typique de la tension d'alimentation (1L+) est de 100 mA et la valeur typique de la tension d'alimentation (2L+) est de 5 mA.

Consommation électrique de l'équipement : valeur typique de 3 W.

Paramètres caractéristiques de sortie :

Quantité de sortie : 8

État, interruption, diagnostic : prend en charge les fonctions d'interruption et de diagnostic.

Débit de transmission : 100 Mbps en duplex intégral.

Mode de transmission : 100BASE-TX, prend en charge la négociation automatique.

Protocole de bus : PROFINET IO, IRT avec option « haute flexibilité », prend en charge PROFINET IO (périphérique) ping, arp, diagnostics réseau LLDP (SNMP), DCP et autres services Ethernet.

ID du fabricant (ID du fournisseur) : 002AH

ID de l'appareil : 0306H

Tension de sortie nominale : 24 V CC, pour un signal « 1 » inférieur à 1L+/2L+(-0,8 V).

Courant de sortie : 0,5 A pour le signal « 1 » et 1,5 mA pour le signal « 0 » (courant résiduel).

Plage de résistance de charge : 48 Ω à 3,3 kΩ.

Charge de la lampe : 5 W, prend en charge la connexion parallèle de deux sorties pour améliorer les performances et fournit un support pour le contrôle redondant de la charge.

Fréquence de commutation : La charge résistive est de 100 Hz, la charge inductive est de 0,5 Hz et la charge de la lampe est de 1 Hz. La valeur limite typique pour la tension de coupure induite de la charge de la lampe est de 1L+/2L+(-47 V).

Protection contre les courts-circuits de sortie : Type électronique, avec un seuil de réponse typique de 0,7 A (par canal).

Limite de longueur de câble :

Longueur du câble blindé : jusqu'à 30 mètres.

Longueur du câble non blindé : jusqu'à 30 mètres.
