SIEMENS 6ES7157-1AA00-0AB0 Neuf et Original Haute qualité

6ES7157-1AA00-0AB0

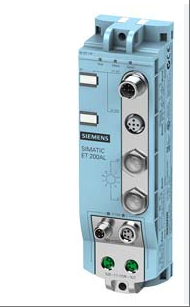

Le module d'interface PROFIBUS IM 157-1 DP de la série Siemens SIMATIC ET 200AL, référence 6ES7157-1AA00-0AB0, bénéficie d'un indice de protection IP67 et s'adapte aux environnements industriels difficiles. Il assure une communication haut débit avec le système de la station principale via le protocole PROFIBUS DP. Il intègre la fonction de configuration STEP 7 et prend en charge la configuration par fichier GSD, permettant ainsi une connexion stable des périphériques d'E/S sur site. Il est adapté aux lignes de production automatisées, aux systèmes de contrôle de processus, aux équipements extérieurs et à d'autres scénarios nécessitant une architecture de contrôle distribuée. Grâce à sa conception compacte et à sa fiabilité de niveau industriel, il est devenu un élément clé pour l'échange décentralisé de données d'E/S.

Spécifications techniques pour 6ES7157-1AA00-0AB0

Identification de base et niveau de protection :

Nom du produit : Module d'interface PROFIBUS SIMATIC ET 200AL IM 157-1 DP.

Niveau de protection : IP67, avec des performances de protection élevées, adapté aux environnements industriels difficiles.

Paramètres électriques :

Tension de fonctionnement : 24 V CC, conforme aux normes d'alimentation électrique courantes dans les sites industriels.

Tension de charge : 1L + valeur nominale 24 V CC, plage autorisée de 20,4 V CC à 28,8 V CC, et équipé d'une fonction de protection contre l'inversion de polarité pour éviter les dommages au module causés par la connexion de tension.

Courant d'entrée et perte de puissance : la consommation de courant nominale est de 50 mA (à partir d'une tension de charge de 1 L+) et la perte de puissance typique est de 1,7 W, garantissant que le module fonctionne efficacement tout en réduisant la consommation d'énergie.

Communication et interface :

Nombre d'interfaces : Équipé d'une interface PROFIBUS, prenant en charge la communication par bus de terrain.

Interface physique : Utilisation de ports M12 pour fournir des connexions électriques fiables.

Prise en charge du protocole : prend en charge le protocole PROFIBUS DP, avec une plage de débit de transmission de données de 9,6 kbit/s à 12 Mbit/s, répondant à différents besoins de communication industrielle.

Plage d'adresses : L'espace d'adressage maximal pour chaque site est de 244 octets, ce qui peut répondre aux besoins de transmission de données de taille moyenne.

Configuration et contrôle :

Outil de configuration : prend en charge STEP 7 TIA Portal (depuis la version V13 SP1 ou supérieure) et STEP 7 (depuis la version V5.5 SP4 Hotfix 3 ou supérieure) pour la configuration, ce qui permet aux utilisateurs de configurer facilement le système.

Version du fichier GSD : prend en charge la révision GSD 5 ou supérieure, garantissant la compatibilité avec les principales stations maîtres PROFIBUS.

Méthode de configuration : configuration via des groupes de données, prenant en charge une intégration système flexible.

Diagnostic et affichage :

Fonction de diagnostic : il dispose d'une fonction d'alarme de diagnostic et peut surveiller l'état de fonctionnement en temps réel du module.

Voyants LED : Fournit des voyants LED tels que RUN, ERROR, MAINT, LINK TX/RX, etc., qui affichent visuellement l'état de fonctionnement du module, les informations d'erreur, les exigences de maintenance et l'état de la connexion de communication via différentes couleurs (telles que vert, rouge, jaune).

Isolation électrique et sécurité :

Isolation potentielle : implémentez une isolation potentielle entre les tensions de charge et entre PROFINET et tous les autres circuits pour améliorer la capacité anti-interférence et la sécurité du système.

Normes de sécurité : conforme aux normes de sécurité pertinentes (telles que les versions FS01 et supérieures) pour garantir la sécurité et la fiabilité du module dans les applications industrielles.

Adaptabilité environnementale :

Plage de température de fonctionnement : -25 °C à 55 °C, peut s'adapter à une large gamme de changements de température.

Technologie de connexion : La connexion électrique de la tension d'alimentation adopte un connecteur M8 à 4 pôles, avec une conception de blindage pour améliorer la capacité anti-interférence.

Paramètres mécaniques :

Dimensions : Largeur 45 mm, hauteur 159 mm, profondeur 40 mm, conception compacte permettant d'économiser de l'espace d'installation.

Poids : environ 263 g, facile à installer et à transporter.

Méthode d'installation : Prend en charge l'installation sur rail DIN et est conforme aux normes d'installation sur site industriel.

Certification et conformité :

Certification du produit : Certification ROHS obtenue et conforme aux exigences environnementales.
