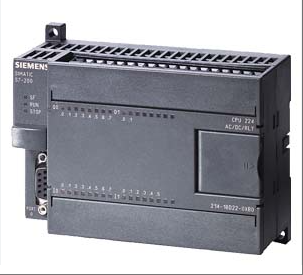

6ES7214-1BD23-0XB8
Le modèle 6ES7214-1BD23-0XB8 est un automate programmable industriel (API) hautes performances de la série Siemens S7-200. Son cœur est le module CPU 224, compact et doté de fonctionnalités puissantes. Ce produit intègre 14 entrées et 10 sorties numériques et peut être étendu jusqu'à 7 modules (168 points) grâce à des modules d'extension, s'adaptant ainsi aux exigences complexes des environnements industriels. L'alimentation 24 V avec courant de sortie intégré de 280 mA permet une connexion directe aux capteurs et actionneurs. Six compteurs rapides (30 kHz) et deux interfaces de sortie d'impulsions haute fréquence 20 kHz lui permettent de traiter avec précision les signaux haute vitesse, ce qui le rend idéal pour les tâches de positionnement et le contrôle de moteurs pas à pas. Le module prend en charge les protocoles de communication PPI, MPI et port libre, et le câble de programmation est compatible avec les interfaces PC/PPI et PC USB, facilitant ainsi la mise en réseau avec des ordinateurs et des interfaces homme-machine (IHM). Le supercondensateur intégré permet de stocker temporairement les données utilisateur (telles que les bits d'indicateur, les temporisateurs et les compteurs) pendant 5 jours après une panne de courant. Grâce au module de batterie optionnel, la durée de stockage peut être étendue à 200 jours pour garantir la sécurité des données critiques. Ce produit est largement utilisé dans le domaine de l'automatisation industrielle, particulièrement adapté aux systèmes de contrôle de petite et moyenne taille exigeant un temps réel élevé, une évolutivité et une fiabilité élevées.
Spécifications techniques pour 6ES7214-1BD23-0XB8
Points d'entrée/sortie :
Entrée numérique locale : 14 points
Sortie numérique locale : 10 points
Le type de sortie est relais, prenant en charge un maximum de 7 modules d'extension (extensible à 168 points)
Caractéristiques de la mémoire :
Mémoire de programme : 8192 octets (édition de programme en ligne/hors ligne)
Stockage de données : 8192 octets (sauvegardés par des supercondensateurs ou des batteries)
Les supercondensateurs prennent en charge le stockage de données pendant environ 5 jours (avec un minimum de 70 heures à une température typique de 40 °C)
Le module de batterie en option peut prolonger la durée de stockage jusqu'à 200 jours (valeur typique)
Compteur à grande vitesse et sortie d'impulsions :
Equipé de 6 compteurs à grande vitesse (30 kHz), prenant en charge les modes de comptage monophasés/biphasés
Fournit 2 sorties d'impulsions haute fréquence (jusqu'à 20 kHz), adaptées au contrôle de positionnement des moteurs pas à pas/servomoteurs
Interface de communication :
Intégrer 1 interface RS-485
Prend en charge les protocoles PPI et MPI, avec une plage de débit en bauds de 9,6 à 187,5 kbauds
Débit en bauds en mode port libre 1,2-115,2 kbauds
Caractéristiques de puissance :
Alimentation d'entrée : 100-230 V CA
Alimentation de charge 24 V CC intégrée (courant de sortie 280/400 mA), peut être directement connectée aux capteurs/actionneurs
Évolutivité :
Jusqu'à 7 modules d'extension peuvent être connectés (série 22x)
Zone de mappage des E/S numériques : 256 points (128 entrées/128 sorties)
Zone de mappage des E/S analogiques : 64 points (32 entrées/32 sorties)
Fonction d'interruption :
Prise en charge des interruptions déclenchées par front (front montant/front descendant)
Interruption contrôlée dans le temps (incrément de 1 ms, plage de 1 à 255 ms)
Interruption du compteur (déclenchée lorsque la direction du compteur change ou atteint la valeur définie)
Programmation et débogage :
Compatible avec le câble PC/PPI (6ES7901-3CB30-0XA0) et le câble USB PC (6ES7901-3DB30-0XA0)
Prise en charge du logiciel de programmation STEP 7-Micro/WIN
Fournir des simulateurs (facultatifs) pour la simulation du signal d'entrée et le débogage du programme
Caractéristiques physiques :
Dimensions (L × H × P) : 120,5 × 80 × 62 mm
Poids : environ 410 g
Consommation électrique : environ 10 W
Adaptabilité environnementale :
Plage de température de fonctionnement : 0-60 °C
Plage de température de stockage : -20-85 °C
Humidité relative : 5-95 % (sans condensation)
Autres caractéristiques :
Intégrer 2 potentiomètres analogiques
Prise en charge de la protection par mot de passe (autorisation de niveau 3)
Fournir des fonctions d'enregistrement de données et de gestion de recettes
Conforme aux normes environnementales RoHS
