Modules numériques Siemens 6ES7222-1HF32-0XB0

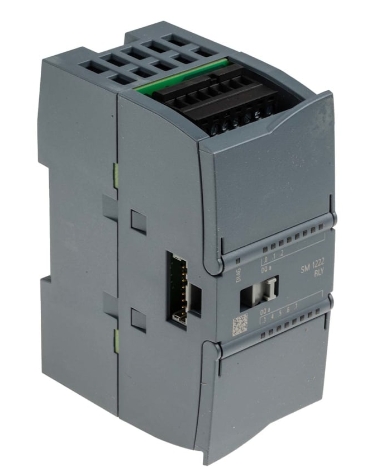

Siemens 6ES7222-1HF32-0XB0 SIMATIC S7-1200 8DO SM1222 RLY



SIMATIC S7-1200, SORTIE NUMÉRIQUE SM 1222, 8 SORTIES, RELAIS 2A



Spécifications techniques pour  6ES7222-1HF32-0XB0



informations générales

Désignation du type de produit : SM 1222, relais DQ 8x/2 A



Tension d'alimentation

plage admissible, limite inférieure (DC) : 20,4 V

plage admissible, limite supérieure (DC) : 28,8 V



Courant d'entrée

du bus interne 5 V DC, max : 120 mA

Sorties numériques

● à partir de la tension de charge L+, max : 11 mA/bobine relais



Perte de pouvoir

Perte de puissance, type : 4,5 W



Sorties numériques

Nombre de sorties numériques : 8

● par groupes de : 2

Protection contre les courts-circuits : non ; à fournir en externe



Pouvoir de commutation des sorties

● avec charge résistive, max : 2 A

● sur charge de lampe, max : 30 W en DC, 200 W en AC

Tension de sortie

● Valeur nominale (CC) : 5 V CC à 30 V CC

● Valeur nominale (AC) : 5 V AC à 250 V AC



Courant de sortie

● pour signal "1", valeur nominale : 2 A



Retard de sortie avec charge résistive

● "0" à "1", max : 10 ms

● "1" à "0", max : 10 ms



Courant total des sorties (par groupe)

pose horizontale

— jusqu'à 50 °C, maximum : 10 A ; Courant par masse



Sorties relais

● Nombre de sorties relais : 8

● Tension d'alimentation nominale de la bobine de relais L+ (DC) : 24 V

● Nombre de cycles de manœuvres, max : mécaniquement 10 millions, à tension de charge nominale 100 000



Capacité de commutation des contacts

— avec charge inductive, max : 2 A

— sur charge de lampe, max : 30 W en DC, 200 W en AC

— avec charge résistive, max : 2 A



Longueur de câble

● blindé, max : 500 m

● non blindé, max : 150 m



Séparation potentielle

Sorties numériques à séparation de potentiel

● entre les voies : Relais

● entre les voies, par groupe de : 2

● entre les voies et le bus interne : 1 500 V AC pendant 1 minute



Différence de potentiel admissible

entre différents circuits : 750 V AC pendant 1 minute



Degré et classe de protection

Degré de protection IP : IP20



Dimensions

Largeur : 45 mm

Hauteur : 100 mm

Profondeur : 75 mm



Poids

Poids, environ : 190 g
