SIEMENS 6ES7234-4HE30-0XB0 Neuf et Original Haute qualité

6ES7234-4HE30-0XB0

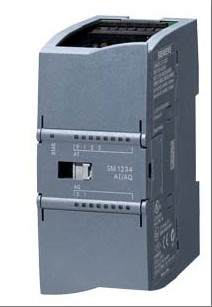

Le modèle 6ES7234-4HE30-0XB0 est un module d'extension d'entrées/sorties analogiques (SM 1234) pour automates Siemens SIMATIC S7-1200. De conception modulaire compacte, il dispose de 4 voies d'entrée analogique (prenant en charge une tension de ± 10 V ou un courant de 0/4-20 mA, résolution 14 bits) et de 2 voies de sortie analogique (prenant en charge une tension de ± 10 V ou un courant de 0-20 mA, résolution 12 bits). Il peut collecter en temps réel les paramètres de processus industriels tels que la température et la pression, et émettre des signaux de commande. Ce module est compatible avec toute la gamme d'UC S7-1200 et permet un échange de données à haut débit via un bus de fond de panier. Il prend en charge une large plage de températures (-20 °C à +60 °C) et une compatibilité électromagnétique de niveau industriel, ce qui le rend idéal pour les scénarios d'automatisation tels que le contrôle de processus et la fabrication mécanique. Sa capacité de traitement du signal de haute précision et son évolutivité flexible peuvent répondre aux besoins des systèmes de contrôle de petite et moyenne taille pour l'acquisition et la sortie de signaux analogiques, améliorant considérablement la précision de la surveillance et la vitesse de réponse de l'équipement du processus de production.

Spécifications techniques pour 6ES7234-4HE30-0XB0

Informations de base

Marque et série : Module d'extension d'entrée/sortie analogique pour automate Siemens SIMATIC série S7-1200.

Type de module : Module d'extension d'entrée/sortie analogique (SM 1234).

Objectif : Utilisé pour l'acquisition et la sortie de signaux analogiques dans les systèmes de contrôle d'automatisation industrielle. Il peut être connecté à des capteurs de température, des transmetteurs de pression et d'autres appareils pour une surveillance et un contrôle en temps réel des paramètres de processus.

2、 Paramètres électriques

Canal d'entrée (AI) : 4 entrées analogiques.

Types de signaux d'entrée pris en charge : l'entrée de tension est de ± 10 V ; l'entrée de courant est de 0 (4) -20 mA.

Résolution : La résolution de l'entrée tension/courant est de 14 bits (bit de signe inclus).

Canal de sortie (AO) : sortie analogique à 2 canaux.

Types de signaux de sortie pris en charge : la sortie de tension est de ± 10 V ; la sortie de courant est de 0 (4) -20 mA.

Résolution : La sortie tension/courant a une résolution de 12 bits (y compris le bit de signe).

Type d'interface : Adoption d'une méthode de câblage de terminal standard pour un câblage et une maintenance sur site faciles.

Méthode d'installation : Prend en charge l'installation sur rail DIN et répond aux exigences d'installation standardisées des équipements industriels.

3、 Paramètres environnementaux

Plage de température de fonctionnement : -20 °C à +60 °C, adapté aux environnements de température complexes dans les sites industriels.

Niveau de protection : La conception du module répond aux normes de protection de qualité industrielle et a la capacité d'empêcher la poussière et l'humidité.

4、 Caractéristiques fonctionnelles

Capacité de traitement du signal :

Les mots de données correspondants pour la plage complète d'entrée de tension sont de -27648 à 27648.

Les mots de données correspondants pour la plage complète d'entrée de courant sont de -27648 à 27648.

Les mots de données correspondants pour la plage de sortie de tension à pleine échelle sont de -27648 à 27648.

Les mots de données correspondants pour la plage complète de sortie de courant sont de -27648 à 27648.

Suppression du bruit : offre quatre options de fréquence de suppression du bruit : 400 Hz, 60 Hz, 50 Hz et 10 Hz.

Impédance d'entrée : Impédance d'entrée de tension ≥ 9 M Ω, impédance d'entrée de courant 250 Ω.

Lissage du signal : prend en charge quatre niveaux de traitement de lissage : aucun, faible, moyen et fort.

Plage de dépassement/descente : La plage de dépassement/descente du signal de tension est de 32 511 à -27 649/-27 649 à -32 512.

Plage de dépassement/sous-dépassement : La plage de dépassement/sous-dépassement du signal de tension est de 32 767 à 32 512/-32 513 à -32 768.

Tension/courant de tenue maximum : ± 35 V (tension)/± 40 mA (courant).

5、 Paramètres physiques

Taille du module : 45 mm (largeur) x 100 mm (hauteur) x 75 mm (profondeur).

Poids : environ 220 g.

Consommation électrique : 2,0 W (valeur typique).

Consommation actuelle :

Consommation de courant du bus SM : 80 mA.

Consommation de courant de l'alimentation 24 V CC (sans charge) : 60 mA.

Nos services:

1、Tous nos produits sont neufs et originaux, et de bonne qualité

2、Nos prix sont très compétitifs.

3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.

4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.

Emballage et livraison :

1. Joint d'usine 100 % neuf et original !

2、Garantie : 1 an

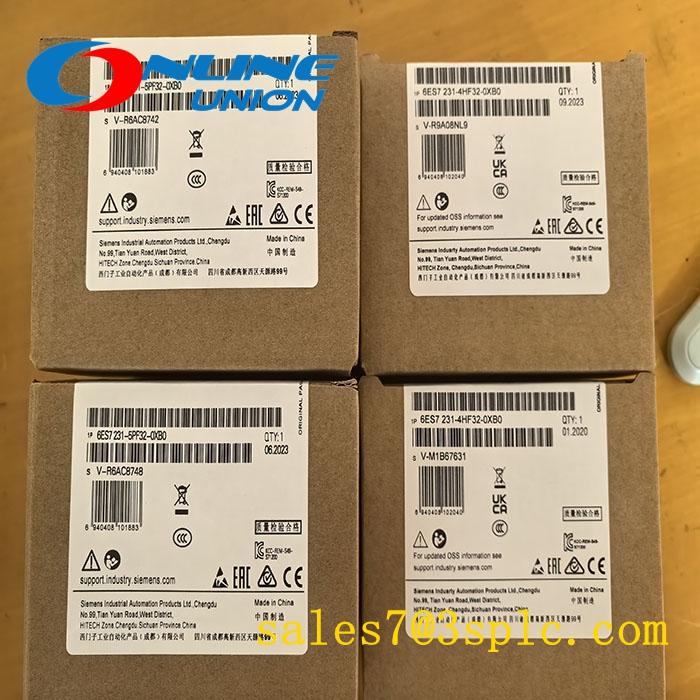

3. Emballage : emballage d'origine avec cartons.
