6ES7277-0AA22-0XA0

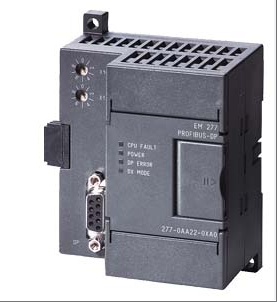

Le module d'interface PROFIBUS-DP EM277 de l'automate programmable Siemens S7-200, référencé 6ES727-0AA22-0XA0, est spécialement conçu pour les systèmes de contrôle-commande distribués d'automatisation industrielle. Il a pour fonction principale de connecter l'UC S7-200 au réseau PROFIBUS-DP, de prendre en charge la négociation automatique du débit en bauds de 9,6 Kbit/s à 12 Mbit/s et d'assurer un échange de données efficace avec le système de la station principale via l'interface RS-485. Le module mesure 71 × 80 × 62 mm, pèse seulement 175 g et est alimenté par une large plage de tension de 20,4 à 28,8 V CC, pour une consommation électrique de seulement 2,5 W. Son isolation électrique de 500 V CA lui confère une résistance efficace aux interférences électromagnétiques sur les sites industriels, prend en charge les paramètres de numérotation d'adresse de station de 0 à 99 et offre une distance de communication maximale de 1 200 mètres (100 mètres à 12 Mbit/s). Le module intègre 4 LED, dont les témoins DX MODE et DP ERROR, pour afficher l'état de communication en temps réel et les informations de défaut. Il est largement utilisé pour la surveillance des équipements de fabrication, le contrôle CVC des bâtiments, la régulation des vannes des pompes de traitement des eaux, etc. La coopération avec les stations maîtres PROFIBUS permet une acquisition de données efficace et le contrôle à distance des systèmes d'automatisation de petite et moyenne taille.
Spécifications techniques pour 6ES7277-0AA22-0XA0
Interface et protocole de communication :
Équipé d'une interface RS-485, prenant en charge les protocoles esclave PROFIBUS-DP et esclave MPI, capable de communiquer avec le maître PROFIBUS-DP et d'autres périphériques MPI.
Prend en charge plusieurs paramètres automatiques de débit en bauds, notamment de 9,6 Kbps à 12 Mbps, pour répondre aux différentes exigences de débit de transmission du réseau.
Paramètres électriques :
La plage de tension d'alimentation est de 20,4 V CC à 28,8 V CC, compatible avec les alimentations standard industrielles.
La consommation électrique typique est de 2,5 W, avec une consommation de courant maximale de 150 mA provenant du bus de fond de panier DC 5 V et de 180 mA provenant de l'alimentation externe 24 V CC.
Capacité du réseau :
L'adresse du nœud peut être définie dans la plage de 0 à 99 via un commutateur rotatif, prenant en charge une taille de réseau de 126 sites, dont jusqu'à 99 modules EM277 peuvent être connectés.
Chaque segment de réseau prend en charge jusqu'à 32 stations, qui peuvent être connectées à la station maître DP sur le réseau via le port PROFIBUS-DP, tout en servant également de station esclave MPI pour communiquer avec d'autres stations maîtres.
Caractéristiques physiques :
Le module mesure 71 mm (largeur) x 80 mm (hauteur) x 62 mm (profondeur), pour un poids d'environ 175 g. Son design compact facilite son installation.
Equipé d'une isolation électrique 500VAC (signaux externes vers la logique PLC) pour assurer la stabilité du système.
Distance du câble et de la transmission :
La longueur du câble prend en charge 1 200 mètres (moins de 93,75 Kbps), et plus le débit de transmission est élevé, plus la distance est courte, par exemple 100 mètres à 12 Mbps.
Voyants lumineux et retour d'état :
Le module intègre des commutateurs d'adresse et des voyants d'état, qui peuvent afficher intuitivement des informations d'état telles que l'alimentation, les erreurs DP, les pannes de processeur, etc.
