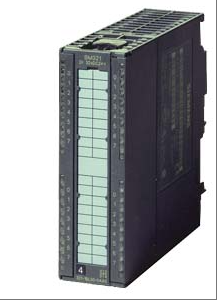

6ES7321-1BH10-0AA0
Le modèle 6ES7321-1BH10-0AA0 est un module d'entrées numériques hautes performances de la série SIMATIC S7-300, avec 16 voies d'entrée de signaux numériques 24 V CC. Sa conception modulaire compacte permet une connexion directe avec des commutateurs standard et des détecteurs de proximité à deux fils (tels que BERO). Il est idéal pour l'acquisition et le traitement efficaces des signaux d'entrée en automatisation industrielle. Ce module permet un câblage rapide grâce à un connecteur frontal à 20 broches et intègre une fonction d'isolation de potentiel, ce qui permet de supprimer efficacement les interférences électromagnétiques sur les sites industriels et d'assurer la stabilité et la fiabilité de la transmission des signaux. Son temps de réponse d'entrée est inférieur à 10 ms, il fonctionne de manière stable sur une large plage de températures de -20 °C à +60 °C et est compatible avec le mode isochrone des automates programmables de la série S7-300, ce qui le rend idéal pour les tâches de contrôle exigeant un temps réel élevé. Sa structure modulaire permet une installation sur rail DIN, facilitant ainsi son déploiement dans les armoires électriques à espace limité. En même temps, il fournit une fonction d'indication d'état du signal d'entrée par LED, qui peut afficher intuitivement l'état de fonctionnement du canal, fournissant un support matériel fiable pour la surveillance des équipements et le contrôle logique dans des secteurs tels que la fabrication, la gestion de l'énergie et le transport.
Spécifications techniques pour 6ES7321-1BH10-0AA0
Type et objectif : Ce produit est un module d'entrée numérique (SM 321) de la série SIMATIC S7-300, utilisé pour connecter des signaux numériques externes (tels que des signaux de commutation et de capteur) à des systèmes PLC pour réaliser des fonctions d'acquisition de signaux dans le contrôle d'automatisation industrielle.
Canal d'entrée et tension :
Il dispose de 16 canaux d'entrée numériques et prend en charge le traitement parallèle de plusieurs signaux.
La tension d'entrée est de 24 V CC, compatible avec les normes d'alimentation des capteurs industriels courants.
Caractéristiques électriques :
Le courant d'entrée typique est de 7 mA (à 24 V) pour assurer une transmission de signal stable.
La plage du signal « 0 » est de -30 V à +5 V, et la plage du signal « 1 » est de 15 V à 30 V, compatible avec plusieurs sources de signaux.
Le temps de retard d'entrée est inférieur à 10 ms (certaines données indiquent 0,05 ms), répondant aux exigences de contrôle à grande vitesse.
Isolation et protection :
Le module adopte une conception d'isolation potentielle pour supprimer efficacement les interférences électromagnétiques dans les sites industriels.
Le niveau de protection est adapté aux environnements industriels, garantissant un fonctionnement stable à long terme.
Installation et caractéristiques mécaniques :
Adoptant une structure modulaire compacte, prenant en charge l'installation sur rail DIN, économisant de l'espace dans l'armoire de commande.
La taille du module est de 19,20 × 23,90 × 2,50 cm (certaines données indiquent 10,50 × 10,80 × 8,60 mm, peut-être en raison de différences de version), et le poids est d'environ 0,412 kg à 0,932 kg.
Adaptabilité environnementale :
La plage de température de fonctionnement est de -20 ℃ à +60 ℃, adaptée aux environnements industriels extrêmes.
La plage de température de stockage est de -40 ℃ à +85 ℃, garantissant la fiabilité de l'équipement pendant le transport et le stockage à long terme.
Interface et connexion :
Equipé d'un connecteur frontal à 20 broches, il prend en charge un câblage et une maintenance rapides.
L'adresse d'entrée est déterminée par l'emplacement et prend en charge le branchement à chaud (à utiliser en conjonction avec le module de bus actif ET 200M).
Indication du signal et diagnostic :
Chaque canal est équipé d'un voyant LED vert, qui affiche l'état en temps réel du signal d'entrée.
Prend en charge les fonctions de diagnostic de base et fournit des informations sur l'état de fonctionnement via les voyants d'état du module.
Compatibilité et évolutivité :
Compatible avec les automates de la série S7-300 et prend en charge la configuration du logiciel de programmation STEP 7.
Peut être intégré aux systèmes d'E/S distribués ET 200M pour obtenir une extension flexible du système.
