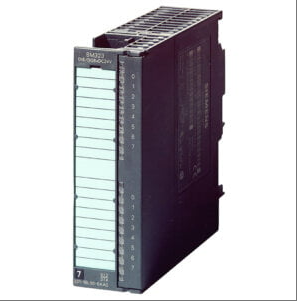

6ES7322-1BH00-0AA0
Spécifications de base
Configuration des canaux
Nombre de canaux de sortie : 16
Type de sortie : sortie transistor (24 V CC), prend en charge un courant nominal de 0,5 A/canal
Plage de tension : compatible avec une charge 24 V CC, la plage de tension de sortie du signal « 1 » est L+ (-0,8 V à -1,6 V), le courant résiduel du signal « 0 » ≤ 0,5 mA
Paramètres électriques
Consommation électrique : Valeur typique de 4,9 W, courant d'entrée de la tension de charge L+ (sans charge) jusqu'à 80 mA, maximum 80 mA du bus de fond de panier 5 V CC
Limite de charge : Le courant de sortie total de chaque groupe est ≤ 4 A (lorsqu'il est installé horizontalement, jusqu'à 40 °C), et le courant total du module est ≤ 8 A
Fréquence de commutation : maximum 100 Hz sous charge résistive, maximum 0,5 Hz sous charge inductive, maximum 10 Hz sous charge de lampe
structure mécanique
Forme d'interface : 1 connecteur frontal 20 broches, prend en charge le branchement à chaud (système ET 200M)
Méthode d'installation : Installation sur rail DIN, niveau de protection IP20 (pour une utilisation à l'intérieur de l'armoire)
Taille et poids : taille de module standard S7-300, veuillez vous référer au manuel du produit pour plus de détails
2、 Caractéristiques de performance
Capacité de conversion de signal
Adaptation du niveau logique : convertit les signaux internes de l'API (logique 0/1) en niveaux externes 24 V CC, prenant en charge l'entraînement direct de l'équipement de processus
Caractéristiques d'isolation : Adoption de la technologie d'isolation par couplage optique, tension d'isolation ≥ 500 V (conformément à la norme IEC 61131-2)
Adaptabilité de la charge
Charge résistive : prend en charge une plage de résistance de 48 Ω à 4 kΩ, avec une charge de lampe maximale de 5 W
Charge inductive : filtre RC intégré (300 Ω/0,1 μ F), utilisé pour supprimer la force électromotrice inverse lorsque l'élément inductif est éteint
Courant de charge minimum : le signal « 1 » doit être ≥ 5 mA (température ambiante de 0 à 60 °C)
Adaptabilité environnementale
Température de fonctionnement : -25 °C à +60 °C (température de stockage -40 °C à +85 °C)
Humidité relative : 5% à 95% (sans condensation)
Capacité anti-interférence : conforme à la norme de compatibilité électromagnétique EN 61000-6-2
3、 Fonctionnalités étendues
Flexibilité de configuration
Attribution d'adresse : L'adresse de sortie est déterminée par la position de l'emplacement et prend en charge la configuration du logiciel de programmation STEP 7 ou TIA Portal
Fonction de diagnostic : Le module fournit des voyants d'état dans la zone d'étiquette de la porte avant, permettant une localisation rapide des défauts
compatibilité du système
Prise en charge du protocole : intégration transparente avec le bus de terrain PROFIBUS/PROFINET, adapté à l'architecture d'E/S distribuée
Évolutivité : peut être combiné avec le module de bus actif ET 200M pour réaliser une maintenance remplaçable à chaud
4、 Scénarios d'application typiques
Automatisation industrielle
Actionneurs d'entraînement tels que électrovannes 24 V CC, relais, voyants lumineux, etc.
Connectez l'interface d'entrée numérique d'un petit contrôleur de moteur ou d'un convertisseur de fréquence
contrôle de processus
Contrôle à distance de vannes dans les domaines du génie chimique et du traitement de l'eau
Déclenchement du signal du capteur des machines d'emballage alimentaire
Spécifications techniques pour 6ES7322-1BH00-0AA0
Spécifications de base
Configuration des canaux
Nombre de canaux de sortie : 16
Type de sortie : sortie transistor (24 V CC), prend en charge un courant nominal de 0,5 A/canal
Plage de tension : compatible avec une charge 24 V CC, la plage de tension de sortie du signal « 1 » est L+ (-0,8 V à -1,6 V), le courant résiduel du signal « 0 » ≤ 0,5 mA
Paramètres électriques
Consommation électrique : Valeur typique de 4,9 W, courant d'entrée de la tension de charge L+ (sans charge) jusqu'à 80 mA, maximum 80 mA du bus de fond de panier 5 V CC
Limite de charge : Le courant de sortie total de chaque groupe est ≤ 4 A (lorsqu'il est installé horizontalement, jusqu'à 40 °C), et le courant total du module est ≤ 8 A
Fréquence de commutation : maximum 100 Hz sous charge résistive, maximum 0,5 Hz sous charge inductive, maximum 10 Hz sous charge de lampe
structure mécanique
Forme d'interface : 1 connecteur frontal 20 broches, prend en charge le branchement à chaud (système ET 200M)
Méthode d'installation : Installation sur rail DIN, niveau de protection IP20 (pour une utilisation à l'intérieur de l'armoire)
Taille et poids : taille de module standard S7-300, veuillez vous référer au manuel du produit pour plus de détails
2、 Caractéristiques de performance
Capacité de conversion de signal
Adaptation du niveau logique : convertit les signaux internes de l'API (logique 0/1) en niveaux externes 24 V CC, prenant en charge l'entraînement direct de l'équipement de processus
Caractéristiques d'isolation : Adoption de la technologie d'isolation par couplage optique, tension d'isolation ≥ 500 V (conformément à la norme IEC 61131-2)
Adaptabilité de la charge
Charge résistive : prend en charge une plage de résistance de 48 Ω à 4 kΩ, avec une charge de lampe maximale de 5 W
Charge inductive : filtre RC intégré (300 Ω/0,1 μ F), utilisé pour supprimer la force électromotrice inverse lorsque l'élément inductif est éteint
Courant de charge minimum : le signal « 1 » doit être ≥ 5 mA (température ambiante de 0 à 60 °C)
Adaptabilité environnementale
Température de fonctionnement : -25 °C à +60 °C (température de stockage -40 °C à +85 °C)
Humidité relative : 5% à 95% (sans condensation)
Capacité anti-interférence : conforme à la norme de compatibilité électromagnétique EN 61000-6-2
3、 Fonctionnalités étendues
Flexibilité de configuration
Attribution d'adresse : L'adresse de sortie est déterminée par la position de l'emplacement et prend en charge la configuration du logiciel de programmation STEP 7 ou TIA Portal
Fonction de diagnostic : Le module fournit des voyants d'état dans la zone d'étiquette de la porte avant, permettant une localisation rapide des défauts
compatibilité du système
Prise en charge du protocole : intégration transparente avec le bus de terrain PROFIBUS/PROFINET, adapté à l'architecture d'E/S distribuée
Évolutivité : peut être combiné avec le module de bus actif ET 200M pour réaliser une maintenance remplaçable à chaud
4、 Scénarios d'application typiques
Automatisation industrielle
Actionneurs d'entraînement tels que électrovannes 24 V CC, relais, voyants lumineux, etc.
Connectez l'interface d'entrée numérique d'un petit contrôleur de moteur ou d'un convertisseur de fréquence
contrôle de processus
Contrôle à distance de vannes dans les domaines du génie chimique et du traitement de l'eau
Déclenchement du signal du capteur des machines d'emballage alimentaire
