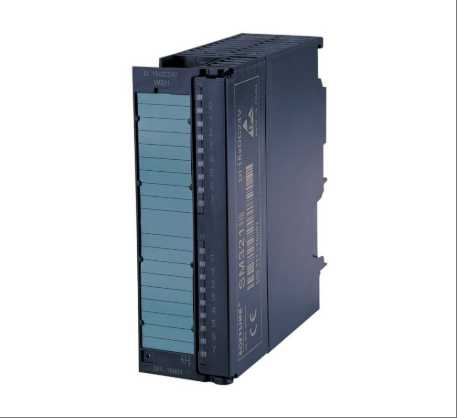

6ES7323-1BH00-0AA0
Le module SIEMENS 6ES7323-1BH00-0AA0 est un module d'entrées/sorties numériques pour automates programmables S7-300, doté de 8 entrées et 8 sorties numériques. Alimenté par une alimentation 24 V CC, il offre un courant de sortie maximal de 0,5 A par voie et un courant de sortie total de 4 A. Grâce à la technologie d'isolation photoélectrique, ce module assure la stabilité de la transmission du signal et une protection anti-interférence. Il prend en charge le branchement à chaud et l'autodiagnostic, facilitant ainsi la maintenance et la surveillance de l'état du système. Sa conception compacte est adaptée aux environnements industriels à espace restreint et est largement utilisée dans l'automatisation des lignes de production, le contrôle des équipements mécaniques et d'autres domaines. Il permet de connecter des capteurs, des actionneurs et d'autres dispositifs pour un traitement efficace des signaux de commutation. Composant central du système S7-300, ce module est compatible avec une installation sur rail standard, prend en charge une configuration en rack étendu et peut accueillir jusqu'à 32 modules, répondant ainsi aux besoins flexibles des systèmes de contrôle de petite et moyenne taille. Ses paramètres techniques et ses spécifications d'installation sont strictement conformes aux normes industrielles afin de garantir un fonctionnement fiable dans des environnements électromagnétiques difficiles.
Spécifications techniques pour 6ES7323-1BH00-0AA0
Paramètres électriques de base
Configuration d'entrée/sortie
Canal d'entrée : entrée numérique 8 canaux DC 24 V, prenant en charge le câblage source/drain, compatible avec les détecteurs de proximité à 2 fils (tels que les capteurs BERO) et les signaux de commutation standard, avec une valeur de courant d'entrée typique de ≤ 7 mA.
Canal de sortie : sortie transistor 8 canaux, charge maximale de 0,5 A par canal, courant de sortie total de 4 A à un maximum de 40 ℃ lorsqu'il est installé verticalement et 4 A à un maximum de 60 ℃ lorsqu'il est installé horizontalement, avec une plage de tension de sortie de L+ (valeur limite de -53 V).
Isolation du signal : l'isolation par couplage optique est utilisée entre les canaux d'entrée/sortie et entre les canaux et le bus de fond de panier pour améliorer la capacité anti-interférence.
Alimentation et consommation électrique
Alimentation du bus de fond de panier : consommation 5 V CC ≤ 40 mA, tension de charge L+sans charge ≤ 40 mA.
Consommation électrique : valeur typique de 3,5 W, conception sans ventilateur, adaptée à une large plage de températures de -25 ℃ à +60 ℃.
2、 Capacités d'installation et d'extension
propriétés mécaniques
Méthode d'installation : Prend en charge l'installation verticale ou horizontale du rail DIN et doit respecter les exigences d'espacement minimales (20 mm des deux côtés du rack, avec un espacement ≥ 80 mm entre les couches supérieure et inférieure).
Taille du module : Conception compacte, pesant environ 220 g, compatible avec le rack standard S7-300.
Extensibilité
Évolutivité : En tant que module d'E/S, il peut être connecté au système S7-300 et prend en charge jusqu'à 32 modules (y compris le rack CPU) via le rack d'extension, permettant l'extension de 248 E/S numériques ou 35 E/S analogiques.
Interface de bus : le connecteur frontal à 20 broches (nécessite une configuration séparée, telle que 6ES7 392-1AJ00-0AA0) simplifie le câblage sur le terrain.
3、 Fonction et performance
Traitement du signal
Temps de réponse d'entrée : ≤ 1 ms, prend en charge l'acquisition de signaux de commutation à grande vitesse.
Caractéristiques de sortie : temps de réponse de sortie du transistor ≤ 0,1 ms, adapté aux dispositifs à réponse rapide tels que les électrovannes et les voyants lumineux.
Diagnostic et protection
Fonction d'autodiagnostic : le module dispose d'une détection de défaut intégrée et prend en charge l'indication d'état par LED et le diagnostic logiciel STEP 7.
Protection contre les surcharges : protection électronique du canal de sortie, limite de courant en circuit fermé à canal unique ≤ 2 mA (capteur BERO à 2 fils).
4、 Scénarios d'application et compatibilité
Applications typiques
Ligne de production automatisée : contrôle du démarrage, de l'arrêt du moteur et acquisition du signal du capteur.
Equipements mécaniques : actionneurs tels que contacteurs d'entraînement et voyants lumineux.
Systèmes de contrôle de petite et moyenne taille : en tant que nœuds d'E/S distribués, connectés à PROFIBUS-DP ou Ethernet industriel.
compatibilité du système
Prise en charge du processeur : compatible avec toute la gamme de processeurs S7-300 (tels que les processeurs 313C, 315-2DP).
Outil logiciel : Configurez les paramètres du logiciel via la programmation STEP 7 et prenez en charge la programmation en langage LAD/STL/FBD.
5、 Certification et normes
Certification de conformité : Conforme aux normes internationales telles que CE et UL, et répond aux exigences de compatibilité électromagnétique de la norme EN 61131-2.
Niveau de protection : Le corps du module est IP20, et il est recommandé de l'utiliser avec des armoires avec un niveau de protection ≥ IP20.
