SIEMENS 6ES7412-3HJ14-0AB0 Neuf et Original Haute qualité

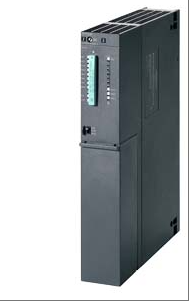

6ES7412-3HJ14-0AB0

Le modèle 6ES7412-3HJ14-0AB0 est un module d'unité centrale tolérante aux pannes (CPU 412-3H) de la série S7-400H. Il adopte une architecture redondante modulaire, dispose de 768 Ko de mémoire de travail et de 256 Ko de mémoire de chargement, prend en charge les interfaces de communication doubles PROFIBUS-DP et PROFINET, dispose d'une interface multipoint MPI et d'une interface de module de synchronisation double, et permet le calcul collaboratif multiprocesseur des systèmes S7-400H/F/FH. Son cœur adopte un processeur RISC 32 bits, avec un temps d'exécution des instructions de seulement 75 ns, une fonction de sécurité intégrée (conforme à la norme IEC 61508 SIL 3), prend en charge le branchement à chaud et la mise à jour en ligne du firmware, et permet une commutation à la milliseconde près entre les CPU principales et secondaires grâce à des modules à fibre optique synchrones, garantissant ainsi un fonctionnement continu du système de contrôle-commande avec un taux de panne inférieur à 0,01 %. Ce module adopte une technologie de refroidissement sans ventilateur, avec une plage de températures de fonctionnement de -25 °C à +60 °C, est compatible avec les plateformes d'ingénierie TIA Portal V15 et supérieures, prend en charge la programmation multilingue SCL/LAD/FBD et est généralement utilisé dans les systèmes de contrôle distribués (DCS) et les systèmes instrumentés de sécurité (SIS) dans des secteurs tels que la chimie, l'énergie et la métallurgie. Il est extensible à 21 racks d'E/S, gère jusqu'à 2048 canaux d'E/S distribués et assure la synchronisation des tâches en temps réel pour le contrôle de mouvement multi-axes grâce à la fonction d'horloge synchrone.

Spécifications techniques pour 6ES7412-3HJ14-0AB0

Modèle : 6ES7412-3HJ14-0AB0

Type : unité centrale de traitement redondante CPU 412-3H

Positionnement fonctionnel : Convient aux systèmes redondants S7-400H avec des exigences de fiabilité élevées et aux systèmes S7-400F/FH à sécurité intrinsèque

2、 Paramètres de performance

Performances du processeur :

Vitesse de traitement des instructions : Le temps d'exécution le plus rapide pour chaque instruction binaire est de 75 ns

Capacité de mémoire :

Mémoire de travail (RAM) : 768 Ko (dont 512 Ko de mémoire programme et 256 Ko de mémoire de données)

Chargement de la mémoire : la mémoire intégrée est utilisée pour stocker les programmes utilisateur et les données de paramètres, et prend en charge l'extension via des cartes mémoire

Capacité d'extension d'E/S :

Quantité numérique maximale d'E/S : 65 536 points (65 K)

E/S analogiques maximales : 4 096 points (4K)

3、 Interface et communication

Interface intégrée :

Interface MPI/PROFIBUS DP : prend en charge la communication réseau MPI, avec un débit de transmission de données maximal de 12 Mbit/s, peut établir un réseau jusqu'à 32 nœuds et prend en charge jusqu'à 16 connexions

Interface PROFINET : prend en charge le protocole de communication PROFINET, offrant une transmission de données à haut débit et des capacités de communication en temps réel

Emplacement du module de synchronisation : équipé de 2 emplacements pour modules de synchronisation, prenant en charge la synchronisation des données entre les systèmes redondants

Capacité de communication :

Interface maître PROFIBUS DP : peut être utilisée comme maître PROFIBUS DP pour connecter des périphériques d'E/S distribués

Communication redondante : prend en charge les E/S commutables via des connexions E/S PROFIBUS DP redondantes ou PROFINET redondantes du système

4、 Caractéristiques fonctionnelles

Redondance et tolérance aux pannes :

Conception redondante : prend en charge l'architecture système redondante S7-400H pour obtenir un contrôle d'automatisation à haute disponibilité

Fonction de sécurité contre les pannes : peut être utilisée avec le système S7-400F/FH, prend en charge l'autorisation d'opération F et est conforme à la norme IEC 61508 SIL 3

Diagnostic et entretien :

Stockage des défauts : peut enregistrer les 120 derniers événements de défaut et d'interruption, enregistrer les étiquettes de date et d'heure des messages de diagnostic

Voyant LED : fournit une indication de l'état des défauts internes et externes, y compris RUN, STOP, mode station principale, informations de défaut redondantes, etc.

Fonction de sécurité :

Protection par mot de passe : prend en charge la protection par mot de passe du programme utilisateur pour empêcher tout accès non autorisé

Contrôle d'accès : les autorisations d'accès aux programmes et aux données peuvent être définies pour garantir la sécurité du système

5、 Adaptabilité environnementale

Plage de température de fonctionnement : -25 °C à +60 °C

Niveau de protection : IP20 (lorsqu'il est utilisé dans des armoires avec un niveau de protection IP20)

Méthode d'installation : Prend en charge l'installation sur site, convient aux armoires de commande industrielles

6、 Paramètres physiques

Dimensions : environ 231 mm (largeur) x 298 mm (hauteur) x 66 mm (profondeur)

Poids : environ 1,149 kg

Couleur : Gris

7、 Programmation et configuration

Logiciel de programmation : compatible avec la plateforme d'ingénierie TIA Portal, prend en charge le logiciel de programmation STEP 7

Prise en charge des langages de programmation tels que le diagramme à relais (LAD), le diagramme en blocs fonctionnels (FBD), le langage de contrôle structuré (SCL), etc.

Outil de configuration : via STEP 7 « matériel »
