SIEMENS 6ES7450-1AP00-0AE0 Neuf et Original Haute qualité

6ES7450-1AP00-0AE0

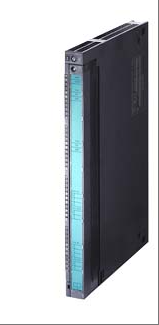

Le modèle 6ES7450-1AP00-0AE0 est un module fonctionnel (FM 450-1) pour automate programmable Siemens série S7-400, spécialement conçu pour le contrôle d'automatisation industrielle. Il dispose d'une fonction de comptage et intègre des interfaces d'entrée et de sortie à deux canaux, prenant en charge une alimentation 24 V CC. La plage de tension d'entrée est comprise entre -28,8 V et +28,8 V (signaux « 0 » et « 1 »), et la plage de tension de sortie s'étend de 3 V maximum pour le signal « 0 » à 2 L+(-1,5 V) minimum pour le signal « 1 ». Le module est équipé de 6 bornes d'entrée numériques (dont l'ouverture/fermeture de porte et la fonction d'enregistrement du compteur) et de 6 bornes de sortie binaires. Il utilise des optocoupleurs pour assurer l'isolation du potentiel des entrées/sorties numériques, permettant des différences de potentiel entre les différents circuits jusqu'à 75 V CC/60 V CA. Il est compact. Conçu (25 mm de large x 290 mm de haut x 210 mm de profondeur, environ 650 g) pour une intégration facile, compatible avec plusieurs protocoles de bus industriels et compatible avec S7-400. L'hôte et les autres périphériques d'extension collaborent de manière transparente, simplifiant le processus de configuration grâce à des CD de packages de configuration, adaptés aux tâches d'acquisition et de contrôle de données de haute précision dans des environnements industriels complexes.

Spécifications techniques pour 6ES7450-1AP00-0AE0

Paramètres de base

Marque et modèle : SIEMENS 6ES7450-1AP00-0AE0

Type de produit : Module fonctionnel SIMATIC S7-400 (FM 450-1)

Utilisation : Utilisé pour la fonction de comptage, avec 2 canaux

Pièce jointe : Comprend le CD du package de configuration

2、 Alimentation et tension

Tension auxiliaire : 1L+, tension de charge 2L+, valeur nominale (CC) 24 V

Plage autorisée : limite inférieure (CC) 20,4 V, dynamique 18,5 V ; limite supérieure (CC) 28,8 V, dynamique 30,2 V

Protection contre l'inversion de polarité : les deux tensions de charge 1L+ et 2L+ disposent d'une protection contre l'inversion de polarité

3、 Entrée et sortie

Entrée numérique :

Quantité : 6 bornes d'entrée binaires

Fonction : 1 pour l'ouverture de la porte, 1 pour la fermeture de la porte et 1 pour l'enregistrement du compteur

Tension d'entrée : -28,8 V à +5 V pour le signal « 0 », +11 V à +28,8 V pour le signal « 1 »

Courant d'entrée : Pour le signal « 1 », la valeur typique est de 9 mA

Délai d'entrée : lorsque la tension d'entrée est à la valeur nominale, il existe un délai d'entrée spécifique

Sortie numérique :

Quantité : 6 bornes de sortie binaire

Fonctionnel/anti-court-circuit : Il dispose d'une fonction anti-court-circuit et prend en charge l'impulsion électronique

Tension de sortie : La valeur maximale pour le signal « 0 » est de 3 V et la valeur minimale pour le signal « 1 » est de 2 L+(-1,5 V)

Courant de sortie : pour le signal « 1 », la valeur nominale est de 0,5 A, la plage autorisée est de 0 à 60 ℃ et la valeur maximale est de 0,6 A

Délai de sortie sous charge résistive : la valeur maximale de « 0 » à « 1 » est de 300 µ s

4、 Alimentation du capteur et perte de puissance

Alimentation du capteur : prend en charge l'alimentation du capteur 5 V et 24 V, l'alimentation du capteur 5 V ayant une fonction de protection contre les courts-circuits

Perte de puissance : la valeur typique est de 9 W

5、 Compteur et performance

Nombre d'entrées de compteur : 2

Bits de compteur : 32 bits ou +/- 31 bits

Fréquence de comptage : La valeur maximale peut atteindre 500 kHz (selon le type de signal d'entrée et les réglages des paramètres)

Commentaire de paramètre : L'adresse double occupée est de 64 octets/64 octets

6、 Isolation et isolation potentielles

Isolation potentielle : Les entrées numériques, les sorties numériques et les compteurs ont tous des fonctions d'isolation potentielle, qui sont réalisées à l'aide d'optocoupleurs

Différence de potentiel admissible : jusqu'à 75 V CC/60 V CA entre différents circuits

Test d'isolation : Effectuer un test d'isolation à 500 V

7、 Technologie de connexion et taille

Prise avant requise : 1x 48 broches

Dimensions : Largeur 25 mm, Hauteur 290 mm, Profondeur 210 mm

Poids : environ 650 g
