SIEMENS 6ES7522-5EH00-0AB0 Neuf et Original Haute qualité

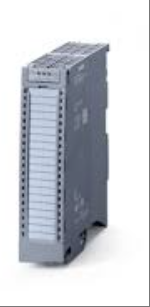

6ES7522-5EH00-0AB0

Le modèle 6ES7522-5EH00-0AB0 est un module de sorties numériques pour automates Siemens SIMATIC S7-1500, spécialement conçu pour répondre aux exigences de contrôle de signaux de haute précision dans les environnements d'automatisation industrielle. Ce module adopte une architecture de sorties numériques standard à 16 canaux, prenant en charge une plage de tension de 24 à 48 V UC ou 125 V CC, avec un courant de sortie nominal de 0,5 A par canal. Il assure la déconnexion sécurisée du groupe de charge et est certifié SIL2 (conforme à la norme EN IEC 62061:2021) et PL D (conforme à la norme EN ISO 13849-1:2015). Sa conception modulaire permet un câblage rapide via des connecteurs frontaux (à vis ou à insertion directe), est compatible avec la technologie de connecteur frontal à 40 broches et s'adapte à une installation sur rail de module de 35 mm de large. Le produit communique avec les processeurs de la série S7-1500 via des protocoles industriels tels que PROFINET/PROFIBUS. Il est adapté au contrôle des processus, à la surveillance des équipements et à la gestion automatisée des lignes de production dans des secteurs tels que la construction automobile, l'assemblage électronique et l'usinage mécanique. Il est particulièrement adapté aux scénarios industriels exigeant une vitesse de réponse du signal et une fiabilité système élevées. Sa conception compacte (poids net 0,33 kg, dimensions de l'emballage 15,1 × 15,1 × 4,7 cm) facilite l'intégration en armoire de commande.

Spécifications techniques pour 6ES7522-5EH00-0AB0

Spécifications de base

Nombre de canaux de sortie : 16 canaux, utilisant le type de sortie transistor, prenant en charge le contrôle multicanal.

Courant de sortie nominal : chaque groupe produit 0,5 A, répondant aux exigences de la conduite de charge conventionnelle.

Plage de tension de sortie : prend en charge 24-48 V UC (DC) ou 125 V DC, compatible avec différentes normes de tension industrielles.

2、 Sécurité et certification

Normes de sécurité : Obtenir la certification de sécurité fonctionnelle de niveau SIL2 (EN IEC 62061:2021) et de niveau Catégorie 3/PL (EN ISO 13849-1:2015) pour garantir la fiabilité du fonctionnement du système.

Conception de protection : équipé de diodes de suppression transitoire, il limite la tension d'arrêt inductive à 200 V, protégeant efficacement la sécurité du circuit.

3、 Caractéristiques électriques

Capacité marche/arrêt de sortie :

Charge de résistance maximale 0,5 A

La charge d'éclairage maximale est de 40 W (à 125 V CC)

Paramètres logiques du signal :

Tension de sortie minimale du signal « 1 » : L+(-1,0 V)

Courant de sortie nominal du signal « 1 » : 0,5 A

Plage maximale autorisée pour le signal « 1 » : 0,6 A

Temps de réponse : Sous charge résistive, le délai de commutation de « 0 » à « 1 » ou de « 1 » à « 0 » est ≤ 5 ms.

4、 Interface et connexion

Connecteur avant : prend en charge les borniers à vis ou les interfaces à insertion directe (nécessite une commande séparée), compatible avec la technologie de connecteur avant à 40 broches.

Installation sur rail : compatible avec les rails de module de 35 mm de large et prend en charge la fixation des serre-câbles.

Connexion de signal : Fournit une fonction de pontage potentiel et prend en charge le traitement de synchronisation du signal multicanal.

5、 Adaptabilité environnementale

Plage de température de fonctionnement : 0-60 °C pour une installation horizontale et 0-40 °C pour une installation verticale, adaptée à différents scénarios industriels.

Niveau de protection : Le module a une conception anti-poussière et convient aux environnements industriels complexes.

Dimensions mécaniques : largeur 35 mm, hauteur 147 mm, profondeur 129 mm, poids net environ 230 g, pratique pour une installation dans une armoire compacte.

6、 Caractéristiques fonctionnelles

Fonction de diagnostic : prend en charge l'affichage de l'état au niveau du canal, fournissant un retour en temps réel sur l'état de fonctionnement via des voyants LED.

Contrôle de redondance : prend en charge le contrôle de redondance parallèle à l'extrémité de sortie pour améliorer la fiabilité des charges critiques.

Mise à niveau du micrologiciel : les mises à jour du micrologiciel peuvent être effectuées via STEP 7 TIA Portal, compatible avec les versions V13 SP1 et supérieures.

7、 Scénarios d'application

Automatisation industrielle : adaptée aux scénarios nécessitant une sortie numérique de haute précision, tels que le contrôle de la ligne de production et la surveillance des équipements.

Surveillance de sécurité : répond aux exigences strictes de sécurité fonctionnelle dans des applications telles que la protection de sécurité mécanique et le contrôle de processus.

Fabrication intelligente : prend en charge l'intégration transparente avec les API de la série S7-1500 pour réaliser des mises à niveau intelligentes de la ligne de production.
