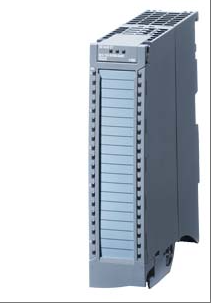

6ES7532-5HD00-0AB0
Le modèle 6ES7532-5HD00-0AB0 est un module de sorties analogiques hautes performances spécialement conçu pour les automates programmables industriels S7-1500. De type AQ 4xU/I ST, il dispose d'une sortie analogique indépendante à 4 voies. Il prend en charge les signaux de tension (0-10 V, 1-5 V, ± 10 V) et de courant (0-20 mA, 4-20 mA, ± 20 mA) et utilise une résolution de 16 bits pour une conversion de signal haute précision. Le temps de cycle de sortie est de seulement 3,2 ms et est indépendant du nombre de voies. Il est adapté aux scénarios d'automatisation industrielle nécessitant un contrôle précis des actionneurs. Ce module intègre des fonctions de protection contre les courts-circuits, les surintensités et les inversions de polarité, avec une plage de tension de fonctionnement de 19,2 à 28,8 V CC et une consommation électrique typique de 4 W. Il prend en charge le protocole de communication PROFINET IO et est compatible avec le logiciel de configuration STEP 7 TIA Portal V12 et versions ultérieures. Il est adapté aux applications haute fiabilité dans des environnements industriels complexes.
Spécifications techniques pour 6ES7532-5HD00-0AB0
Type et identification du produit :
Le symbole du type de produit est AQ 4xU/I ST, qui appartient au module de sortie analogique.
L'état fonctionnel du matériel est FS04 ou supérieur, la version du micrologiciel prend en charge V2.2.0 et supérieure, et le micrologiciel peut être mis à jour.
Paramètres de puissance :
La tension nominale de l'alimentation est de 24 V CC, avec une plage autorisée de 19,2 V CC à 28,8 V CC.
Équipé d'une fonction de protection contre l'inversion de polarité, la consommation de courant maximale est de 190 mA (lorsqu'il est alimenté par 24 V CC).
La valeur typique de perte de puissance est de 4 W et la puissance de sortie du bus de fond de panier est de 0,6 W.
Paramètres de sortie simulés :
Le nombre de bornes de sortie analogique est de 4, prenant en charge la sortie de tension et la sortie de courant.
La plage de sortie de tension comprend 0 à 10 V, 1 V à 5 V - 10 V à + 10 V, équipée d'une fonction de protection contre les courts-circuits, avec un courant de court-circuit maximum de 24 mA.
La plage de sortie de courant comprend 0 à 20 mA - 20 mA à + 20 mA, 4 mA à 20 mA, avec une tension à vide maximale de 22 V.
Le temps de cycle minimum (pour tous les canaux) est de 3,2 ms, ce qui est indépendant du nombre de canaux activés.
Paramètres de charge et de connexion :
Prend en charge les sorties de tension et de courant pour les interfaces à deux ou quatre fils.
La résistance de charge minimale à la borne de sortie de tension est de 1 kohms (0,5 kohms à 1 à 5 V) et la valeur maximale de la charge capacitive est de 1 µ F.
La résistance de charge maximale de la borne de sortie de courant est de 750 ohms et la valeur maximale de la charge inductive est de 10 mH.
En termes de longueur de fil, la valeur maximale pour un fil blindé est de 800 m (à courant/tension) et la valeur maximale pour un fil non blindé à la sortie de tension est de 200 m.
Résolution et temps de conversion :
La résolution maximale (y compris le nombre de symboles) avec surmodulation est de 16 bits.
Le temps de conversion (pour chaque canal) démarre à partir de 0,5 ms, et le temps de démarrage varie en fonction du type de charge (1,5 ms pour les charges résistives et 2,5 ms pour les charges capacitives/inductives).
Paramètres de communication et de configuration :
Prend en charge le protocole de communication PROFINET IO, version/révision GSD supérieure à la version 2.3.
Il peut être configuré via STEP 7 TIA Portal (depuis la version V12) et STEP 7 (depuis la version V5.5 SP3).
Intégrez les données I&M (I&M0 à I&M3), en prenant en charge l'allocation des paramètres et les modifications d'étalonnage en mode RUN.
Paramètres environnementaux et de sécurité :
Le niveau de protection est IP20, adapté aux environnements industriels.
L'état fonctionnel du produit et la version du micrologiciel prennent en charge les mises à jour continues pour garantir la compatibilité avec les derniers systèmes de contrôle.
Nos services:
1、Tous nos produits sont neufs et originaux, et de bonne qualité
2、Nos prix sont très compétitifs.
3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.
4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.
Emballage et livraison :
1. Joint d'usine 100 % neuf et original !
2、Garantie : 1 an
3. Emballage : emballage d'origine avec cartons.
4、Délai de livraison : Expédié sous 3 à 7 jours après le paiement
5、Toutes les marchandises seront testées avant expédition
