SIEMENS 6ES7553-1AA00-0AB0 Neuf et Original Haute qualité

6ES7553-1AA00-0AB0

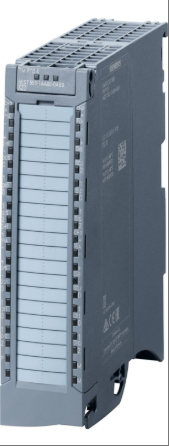

Le produit modèle 6ES7553-1AA00-0AB0 est un module d'interface TM PTO 4 de la série SIMATIC S7-1500. En tant que module d'interface de voie, il prend en charge la fonction PTO (Pulse Train Output) et permet de configurer trois interfaces de signaux pour la vitesse et le sens de rotation : 24 V asymétrique (jusqu'à 200 kHz), RS 422 5 V symétrique (jusqu'à 1 MHz) et TTL 5 V asymétrique (jusqu'à 200 kHz). Il peut générer des impulsions et des signaux de sens de rotation, de mouvement avant et arrière, ainsi que deux signaux de déphasage, adaptés aux scénarios d'analyse simples et quadruples. Ce module prend en charge plusieurs objets de processus, tels que l'axe de régulation de vitesse (compatible avec S7-1500 et S7-1500T), l'axe de positionnement (compatible avec S7-1200 et S7-1500 et S7-1500T), l'axe de synchronisation (compatible avec S7-1500 et S7-1500T) et la sonde (compatible avec S7-1500 et S7-1500T). Il permet de contrôler le dispositif d'entraînement avec interface PTI (entrée de train d'impulsions) via le module de processus TM PTO 4 pour contrôler quatre axes. Il peut être utilisé avec un automate SIMATIC S7-1500 ou connecté à des dispositifs d'entraînement sans interface PROFINET. La commande en boucle ouverte et le contrôle de mouvement sont assurés par l'UC, et les données de commande sont converties en signaux numériques par les modules correspondants. Il présente tous les avantages de la conception S7-1500. Il est installé sur le rail DIN S7-1500 avec une seule vis, équipé d'un connecteur frontal standard à 40 broches, avec bornes en spirale ou connexions enfichables, et d'une section de fil central de 0,25 mm² pouvant être connectée jusqu'à 1,5 mm² (AWG 24 à 16). Le connecteur frontal est pré-câblé et le capot avant est doté d'un compartiment à câbles extensible pour un positionnement rapide et l'élimination des erreurs. Le schéma de câblage imprimé à l'intérieur de la porte avant fournit une assistance au câblage et un blindage intégré. La fourniture comprend une bande d'étiquettes pour l'étiquetage manuel et un connecteur en U.

Spécifications techniques pour 6ES7553-1AA00-0AB0

Type de produit : Module d'interface SIMATIC S7-1500 série TM PTO 4, utilisé pour l'entraînement pas à pas, avec fonction de sortie de séquence d'impulsions à 4 canaux (PTO).

Interface de signal :

Trois interfaces de signal peuvent être configurées pour la vitesse et la direction, notamment 24 V asymétrique (jusqu'à 200 kHz), RS 422 5 V symétrique (jusqu'à 1 MHz) et TTL 5 V asymétrique (jusqu'à 200 kHz).

Trois types de signaux peuvent être configurés, notamment l'impulsion et la direction, l'impulsion de mouvement vers l'avant et l'impulsion de mouvement vers l'arrière, et deux signaux de déphasage, prenant en charge l'analyse simple et quadruple.

Objets de processus pris en charge :

Axe de contrôle de vitesse (applicable à S7-1500, S7-1500T)

Axe de positionnement (applicable à S7-1200, S7-1500, S7-1500T)

Axe synchrone (applicable à S7-1500, S7-1500T)

Sonde (applicable à S7-1500, S7-1500T)

Capacité de contrôle :

Grâce au module de processus TM PTO 4, les dispositifs d'entraînement avec interface PTI (entrée de train d'impulsions) peuvent être contrôlés.

Il peut contrôler 4 axes, qui peuvent être utilisés pour les objets de processus d'axe des contrôleurs SIMATIC S7-1500 et SIMATIC S7-1200, ainsi que pour la connexion de dispositifs d'entraînement moins complexes sans interface PROFINET.

Méthode de contrôle : Le contrôle en boucle ouverte et le contrôle de mouvement sont effectués dans le processeur, et les données de contrôle sont converties en signaux numériques via les modules correspondants.

Installation et connexion :

Installez une seule vis sur le rail DIN S7-1500.

Equipé d'un connecteur frontal standard à 40 broches avec bornes en spirale ou connexions enfichables.

La section transversale du fil central connectable est de 0,25 mm² à 1,5 mm² (AWG 24 à 16).

Autres caractéristiques :

Le connecteur avant a une position pré-câblée et le couvercle avant dispose d'un compartiment de câble extensible pour un positionnement rapide et une élimination des erreurs.

Le schéma de câblage imprimé à l'intérieur de la porte d'entrée fournit une assistance au câblage.

Blindage intégré.

La fourniture comprend une bande d'étiquettes et un connecteur en forme de U pour l'étiquetage manuel.

Nos services:

1、Tous nos produits sont neufs et originaux, et de bonne qualité

2、Nos prix sont très compétitifs.

3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.

4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.

Emballage et livraison :

1. Joint d'usine 100 % neuf et original !

2、Garantie : 1 an

3. Emballage : emballage d'origine avec cartons.

4、Délai de livraison : Expédié sous 3 à 7 jours après le paiement

5、Toutes les marchandises seront testées avant expédition
