6GK5302-7GD00-4EA3

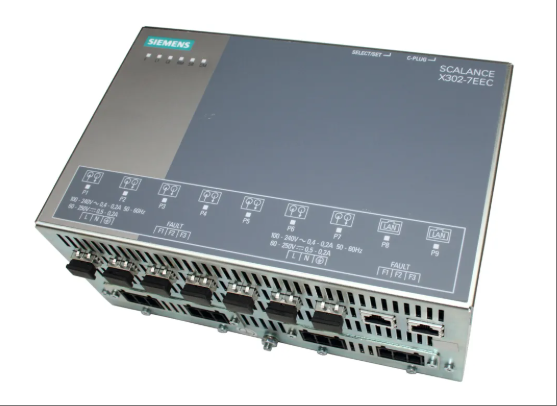

Le commutateur Ethernet industriel 6GK5302-7GD00-4EA3 appartient à la série SCALANCE X, spécialement conçu pour les environnements industriels difficiles. Il dispose de 2 ports RJ45 10/100/1000 Mbit/s et de 7 interfaces fibre optique LC 100 Mbit/s, prenant en charge des distances de transmission fibre optique multimode jusqu'à 3 kilomètres et permettant la mise en réseau mixte de câbles cuivre et fibre optique. Doté d'un boîtier métallique compact, il est conforme à l'indice de protection IP20 et compatible avec une installation sur rail DIN standard ou murale. Sa plage de températures de fonctionnement s'étend de -45 °C à +85 °C, s'adaptant ainsi aux exigences environnementales extrêmes. Ses principales fonctions comprennent une entrée d'alimentation redondante (prenant en charge une double alimentation 24 V CC), une sortie de contact de signal et un diagnostic d'état par LED. Les paramètres de contact de signal sont configurables sur site via le bouton SELECT/SET, et un emplacement pour module C-PLUG est réservé sur le dessus pour un remplacement rapide des supports de configuration. Ce produit est largement utilisé dans les domaines de l'automatisation industrielle, du transport ferroviaire et des installations énergétiques. Grâce à sa grande fiabilité (MTBF jusqu'à 105 ans) et à la prise en charge des protocoles de réseau en anneau redondant, il permet de créer des réseaux de communication industriels avec des capacités de récupération des pannes à la milliseconde près. Il s'agit d'un composant réseau clé des solutions IoT industrielles de Siemens.
Spécifications techniques pour 6GK5302-7GD00-4EA3
Détails des paramètres de catégorie
Type et quantité d'interface : 2 ports électriques RJ45 10/100/1000 Mbit/s, 7 interfaces fibre optique LC 100 Mbit/s (multimode)
Débit et distance de transmission : L'interface électrique prend en charge la transmission adaptative 10/100/1000 Mbit/s et l'interface à fibre optique peut transmettre jusqu'à 3 kilomètres (en utilisant une fibre de verre multimode 62,5/125 μ m ou 50/125 μ m)
Les méthodes d'installation prennent en charge l'installation sur rail DIN standard, l'installation sur rail S7-300 et l'installation sur panneau mural
Niveau de protection IP20
Connexion d'alimentation 1 bornier à 4 broches, prenant en charge l'entrée d'alimentation redondante (2 × 24 V CC)
Connexion déclenchée par signal 1 bornier à 2 broches, utilisé pour connecter des contacts de signalisation isolés
L'indication d'état fournit des informations d'état via une rangée de LED, notamment l'alimentation, l'état de la liaison, le flux de données, l'état de l'alimentation, les contacts de signal, etc.
La méthode de configuration est équipée de boutons SELECT/SET pour la configuration sur site des contacts de signalisation
Le dessus du périphérique de stockage amovible peut être équipé d'un emplacement pour le support d'échange C-PLUG, ce qui est pratique pour le remplacement en cas de panne
Conditions d'environnement de travail : Plage de température de travail : -45 °C à +85 °C ; Plage de température de transport/stockage : -45 °C à +85 °C ; Humidité de travail : < 95 % (sans condensation)
Dimensions de la structure mécanique 217 × 138 × 97 mm (largeur × hauteur × profondeur)
Poids 1400g
La certification et les normes sont conformes aux normes internationales telles que EN 61000-6-4 et EN 61000-6-2, et ont passé plusieurs certifications, notamment UL, CSA, FM, ATEX, etc.
Le temps moyen entre pannes (MTBF) peut atteindre 105 ans
Nos services:
1、Tous nos produits sont neufs et originaux, et de bonne qualité
2、Nos prix sont très compétitifs.
3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.
4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.
Emballage et livraison :
1. Joint d'usine 100 % neuf et original !
2、Garantie : 1 an
3. Emballage : emballage d'origine avec cartons.
4、Délai de livraison : Expédié sous 3 à 7 jours après le paiement
5、Toutes les marchandises seront testées avant expédition
