SIEMENS 6GK7343-2AH00-0XA0 Neuf et Original Haute qualité

6GK7343-2AH00-0XA0

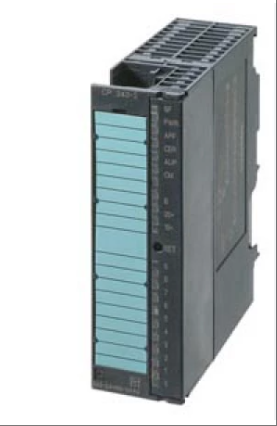

Le modèle 6GK7343-2AH00-0XA0 est le module processeur de communication CP 343-2 pour automates Siemens SIMATIC S7-300, spécialement conçu pour l'automatisation industrielle. Il prend en charge la connexion des automates SIMATIC S7-300 et des périphériques d'E/S distribuées ET 200M via AS-Interface (interface actionneur-capteur) et peut intégrer jusqu'à 62 périphériques esclaves AS-Interface pour la transmission de valeurs analogiques et de signaux numériques. Conforme à la spécification technique AS-Interface étendue V2.1, il est compatible avec tous les périphériques maîtres AS-Interface. Ce module, de conception compacte, s'intègre parfaitement à l'armoire de commande S7-300. Il affiche en temps réel l'état de fonctionnement, l'état de connexion des périphériques et les informations d'erreur (anomalies de tension AS-Interface, erreurs de configuration, etc.) grâce au voyant LED en face avant, ce qui facilite le débogage et le diagnostic des pannes sur site. Sa conception modulaire permet une intégration transparente avec les processeurs S7-300, permettant ainsi la construction rapide de systèmes d'automatisation distribués. Il est adapté aux scénarios industriels tels que la surveillance des lignes de fabrication et l'acquisition de données d'équipements énergétiques, qui nécessitent une extension d'E/S haute densité et une communication multiprotocole. Associé à des logiciels d'ingénierie tels que TIA Portal, il permet une gestion automatisée complète des processus, de la configuration matérielle au diagnostic réseau, améliorant ainsi considérablement la flexibilité du système et l'efficacité de la maintenance.

Spécifications techniques pour 6GK7343-2AH00-0XA0

Fonctions de base et positionnement :

Nom du produit : AS Interface Master, modèle CP 343-2, adapté aux systèmes d'E/S distribués SIMATIC S7-300 PLC et ET200M.

Spécifications techniques : Conforme au fichier de configuration de station maître AS Interface étendu M0E/M1E (AS Interface V2.11), prenant en charge la configuration non redondante AS-i Power 24V.

Paramètres électriques et de communication :

Type d'interface : l'interface AS-I est connectée via une prise frontale à 20 broches et prend en charge le protocole AS Interface V2.11.

Alimentation : Alimentée par le bus fond de panier, la consommation de courant maximale de l'alimentation indépendante à 24 V est de 100 mA à 30 V (câble irrégulier d'interface AS) et de 200 mA sur le bus fond de panier.

Transmission de données : la communication entre les modules est réalisée sur la base du bus de fond de panier S7-300/ET 200M, chaque CPU prenant en charge jusqu'à un module.

Performances et capacités de diagnostic :

Connexion esclave : un seul réseau d'interface AS peut prendre en charge jusqu'à 62 périphériques esclaves, avec un temps de cycle de bus de 5 ms pour 31 périphériques esclaves et de 10 ms pour 62 périphériques esclaves.

Fonction de diagnostic : affichage RUN, APF (application prête), CER (erreur de configuration), AUP (conflit d'adresse), CM (erreur de communication), SF (erreur système) et autres états via les voyants LED du panneau avant.

Détection d'erreur : prend en charge le diagnostic en temps réel des erreurs de tension de l'interface AS, des erreurs de configuration, etc., et accède aux données d'E/S numériques via le mappage de processus/les adresses des périphériques.

Spécifications mécaniques et d'installation :

Dimensions physiques : largeur 40 mm, hauteur 125 mm, profondeur 120 mm, format de module standard S7-300.

Méthode d'installation : une fixation de rail de guidage en forme de S7 est utilisée, avec un niveau de protection IP20, adapté à l'installation à l'intérieur des armoires de commande.

Adaptabilité environnementale : Lorsqu'il est installé horizontalement, la température de fonctionnement est de 0 à 60 °C, lorsqu'il est installé verticalement, elle est de 0 à 40 °C, la température de stockage est de -40 à 70 °C et l'humidité relative est ≤ 95 % (pas de condensation à 25 °C).

Sécurité et authentification :

Tension d'isolation : 500 V, garantissant des performances d'isolation électrique.

Certification du produit : Certification CE obtenue et conforme aux normes de sécurité de l'UE.

Contrôle des exportations : Code AL : N/ECCN : EAR99H, conforme aux exigences de conformité du commerce mondial.
