AS1201F-M5-06

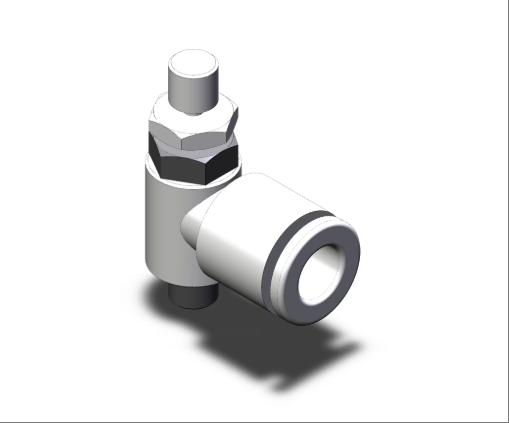

Le modèle AS1201F-M5-06 est une vanne de régulation de vitesse de la série AS, conçue avec une forme coudée et un joint à changement rapide intégré. Compatible avec les filetages d'entrée M5 × 0,8 et les tuyaux de diamètre Φ 6 mm, elle permet un réglage précis de la vitesse de déplacement du vérin grâce à l'étranglement de l'échappement. Ce produit est doté d'une structure à verrouillage par poussée permettant de verrouiller les conduites d'une seule main et d'un grand volant pour une utilisation pratique. La force de chargement et de déchargement des conduites est réduite de 30 % (force d'insertion) et de 20 % (force de détachement) par rapport aux modèles traditionnels, tout en conservant la même résistance à la traction. La fonction de tuyauterie libre à 360° permet de multiples formes de raccordement et convient aux tuyaux en nylon, polyuréthane et autres matériaux. Le traitement de surface par nickelage autocatalytique améliore la résistance à la corrosion. La plage de températures de fonctionnement s'étend de -5 °C à 60 °C, avec une résistance à la pression maximale de 1,5 MPa. Il convient aux scénarios de contrôle de débit dans les systèmes pneumatiques dans des espaces compacts.
Spécifications techniques pour AS1201F-M5-06
Spécifications de base
Interface et diamètre du tuyau
Entrée : filetage externe M5 × 0,8, compatible avec une sortie de 6 mm de diamètre, prend en charge la structure de joint à changement rapide, compatible avec les tuyaux en nylon, polyuréthane et autres matériaux.
Sortie d'air : d'un diamètre de 6 mm, elle forme une combinaison d'interface standardisée avec l'entrée d'air pour assurer la compatibilité et l'étanchéité de la connexion du chemin d'air.
Structure du corps de la vanne
Conception de type courbé, connecteur à changement rapide intégré, prend en charge la tuyauterie libre à 360 °, répond aux différentes exigences d'angle d'installation.
Le matériau principal adopte un corps de valve en métal, qui est traité avec un placage au nickel chimique sur la surface pour améliorer la résistance à la corrosion et la résistance aux chocs.
2、 Paramètres de performance
mode de contrôle
Le contrôle du débit de type étranglement des gaz d'échappement permet un contrôle précis de la vitesse de déplacement du cylindre en ajustant le débit d'échappement, adapté aux scénarios d'étranglement unidirectionnel.
Plage de pression
Pression de service maximale : 1,0 MPa
Pression de service minimale : 0,1 MPa
Résistance à la pression : 1,5 MPa, assurant la stabilité structurelle dans des conditions de haute pression.
plage de température
Température de l'environnement et du fluide : -5 ℃ à 60 ℃, adapté aux fluctuations de température dans les environnements industriels conventionnels.
3、 Caractéristiques opérationnelles
Ajuster l'efficacité
Le temps de réglage a été réduit à 8 secondes (contre 17 secondes pour le modèle traditionnel) et les réglages rapides sont réalisés grâce à une molette de verrouillage push-pull.
Conception de cadran à code couleur, prenant en charge la reconnaissance à distance et la lecture des instruments.
Confort d'utilisation
La conception à grande échelle du volant améliore la précision et le confort du réglage manuel.
Structure de verrouillage par poussée, qui peut verrouiller le pipeline d'une seule main et réduire la complexité de l'opération.
Capacité de manutention des tuyaux
La force d'insertion est réduite de 30 % (à 8 N) et la force de détachement est réduite de 20 % (à 5 N), tout en conservant la même résistance à la traction que le produit actuel.
4、 Installation et compatibilité
Méthode d'installation
Prend en charge l'installation directe, l'installation sur rail en L, l'installation sur rail DIN et l'installation sur support, s'adaptant à diverses exigences de disposition des appareils.
La structure en forme de coude peut être intégrée dans l'orifice du cylindre, économisant ainsi de l'espace d'installation.
compatibilité
Le corps principal peut pivoter à 360 ° et est compatible avec les connexions de canalisations multidirectionnelles.
S'adapte à la norme d'interface du contrôleur de vitesse universel SMC et prend en charge l'intégration du système modulaire.
5、 Environnement et certification
Adaptabilité environnementale
Les performances anti-poussière et étanches répondent aux exigences des scénarios industriels et le traitement de surface par nickelage autocatalytique prolonge la durée de vie en extérieur.
Certification de conformité
Conforme aux normes RoHS, avec une teneur en plomb conforme aux réglementations environnementales, adapté aux systèmes de fabrication écologiques.
