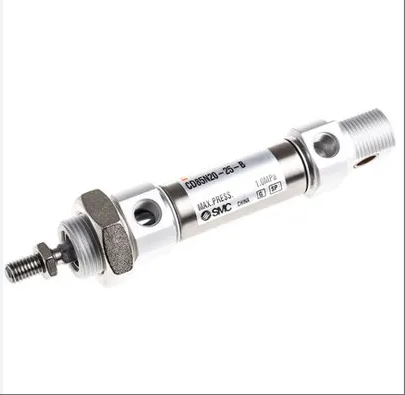

CD85N20-25-B
Le modèle CD85N20-25-B est un vérin double effet simple tige standard, fabriqué selon une technologie de fabrication japonaise. Son diamètre est de 20 mm, sa course de 25 mm et son matériau principal est un alliage d'aluminium haute résistance, alliant légèreté et durabilité. Conforme aux normes ISO, ce vérin compact est doté d'une culasse latérale sans tige à simple oreille intégrée (type N), idéale pour les postes de travail à espace restreint dans les équipements d'automatisation. L'interrupteur magnétique adopte une conception à bande d'acier (type B), qui peut être facilement équipée de capteurs magnétiques pour la détection de position. Sa plage de températures de fonctionnement est de -10 °C à 60 °C, ce qui lui permet de supporter une pression de service étendue de 0,05 à 1,0 MPa, avec une résistance à la pression maximale de 1,5 MPa, répondant ainsi aux exigences des mouvements alternatifs rapides en milieu industriel. Le filetage d'interface est de M8 × 1,25 et le diamètre du tube est de 1/8 pouce, permettant une connexion sans faille avec les composants pneumatiques courants. Ce modèle de vérin, offrant une précision et une fiabilité élevées, est largement utilisé dans les lignes de production automatisées telles que la fabrication électronique, les machines d'emballage et l'usinage de pièces automobiles. Il est particulièrement adapté aux conditions de travail exigeant un contrôle précis de la course et une réactivité élevée.
Spécifications techniques pour CD85N20-25-B
Paramètres d'infrastructure
Diamètre du cylindre : 20 mm, conforme aux normes ISO, adapté à la plupart des systèmes pneumatiques.
Course : 25 mm, conception à course courte adaptée au positionnement de haute précision ou aux scénarios de mouvement alternatif sur courte distance.
Type de structure : Vérin à double effet à tige simple, entraîné par air comprimé pour réaliser un mouvement de piston bidirectionnel.
Matériau principal : alliage d'aluminium, à la fois léger et résistant à la corrosion, adapté aux environnements d'automatisation industrielle.
Forme de culasse latérale sans tige : type de base (avec boucle d'oreille unique intégrée), facile à fixer et économise de l'espace.
2、 Paramètres de performance
Plage de pression de travail : 0,05 à 1,0 MPa, adaptée aux exigences d'entraînement à basse et moyenne pression.
Résistance maximale à la pression : 1,5 MPa, garantissant la fiabilité en cas de fluctuations de pression transitoires.
Plage de température de fonctionnement : -10 ℃ à 60 ℃, adaptée aux environnements industriels conventionnels (avec la même plage de température pour le type d'anneau magnétique intégré).
Fluide utilisé : air, aucune lubrification supplémentaire requise, facile à entretenir.
Méthode tampon : le tampon en caoutchouc réduit le bruit d'impact du piston et prolonge la durée de vie.
Plage de vitesse du piston : 50~1500 mm/s, adaptée aux conditions de travail à grande ou basse vitesse.
3、 Interface et compatibilité
Diamètre du tuyau (port de pression d'air) : 1/8 pouce, compatible avec les canalisations pneumatiques standard.
Type de connexion filetée : M8 × 1,25, facile à connecter avec des joints ou des groupes de vannes.
Méthode d'installation de l'interrupteur magnétique : type B (type d'installation de bande d'acier), prend en charge les capteurs magnétiques en option pour la détection de position.
4、 Installation et maintenance
Méthode d'installation : Installation fixe, prend en charge la structure intégrée d'une seule boucle d'oreille, simplifie le processus d'intégration de l'équipement.
Compatibilité du commutateur magnétique : compatible avec D-A73L, D-C73L et d'autres modèles, prenant en charge la fonction de retour de position.
Maintenabilité : la conception modulaire facilite le remplacement des joints et réduit les coûts d'arrêt.
Nos services:
1、Tous nos produits sont neufs et originaux, et de bonne qualité
2、Nos prix sont très compétitifs.
3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.
4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.
Emballage et livraison :
1. Joint d'usine 100 % neuf et original !
2、Garantie : 1 an
3. Emballage : emballage d'origine avec cartons.
4、Délai de livraison : Expédié sous 3 à 7 jours après le paiement
5、Toutes les marchandises seront testées avant expédition
