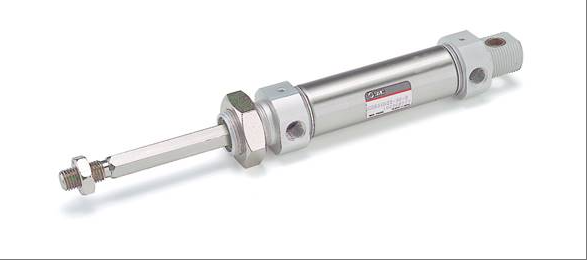

CD85N20-40-B
Le vérin CD85N20-40-B est un vérin double effet fin, conforme à la norme ISO 6432. Sa conception à simple tige, d'un diamètre de 20 mm et d'une course de 40 mm, lui confère une structure compacte et un poids léger. Son interface de commutation magnétique intégrée (compatible avec les commutateurs magnétiques de la série CDQM) et son piston elliptique permettent une installation polyvalente et une adaptation flexible à l'espace. Il est également compatible avec les vérins à tige de guidage des séries CQS et CQ2, répondant ainsi aux exigences de positionnement de haute précision (précision de rotation minimale de ± 0,2 °C). Ce modèle, sans lubrification, est adapté aux fluides pneumatiques et fonctionne à des températures comprises entre -10 °C et 60 °C. Sa résistance aux charges latérales est 2 à 4 fois supérieure à celle de la série CQ et permet une installation directe. Il est adapté aux applications industrielles telles que les lignes de production automatisées et les équipements d'assemblage de précision qui nécessitent une utilisation optimale de l'espace et une stabilité de mouvement optimale. Son interface de commutateur magnétique de type installation en bande d'acier (type B) permet aux utilisateurs d'intégrer rapidement des fonctions de détection.
Spécifications techniques pour CD85N20-40-B
Spécifications de base
Type : Vérin à tige de piston double effet, conforme à la norme ISO 6432.
Diamètre du cylindre : 20mm.
Distance de déplacement : 40 mm.
Mode d'action : tige simple double action.
Méthode de tampon : tampon en caoutchouc (certaines variantes peuvent prendre en charge le tampon d'air, selon le modèle spécifique).
2、 Paramètres de performance
Utilisation du fluide : l'air.
Pression de service maximale : 1,0 MPa.
Pression de fonctionnement minimale : 0,05 MPa (certains scénarios d'application prennent en charge des pressions inférieures, telles que 0,08 MPa ou 0,1 MPa).
Pression d'essai de résistance à la pression : 1,5 MPa.
Plage de vitesse du piston : 50 mm/s à 1 500 mm/s.
Tolérance de déplacement : 0 mm à 1,4 mm.
Énergie cinétique admissible : 0,27 J.
3、 Installation et adaptation
Méthode d'installation : prend en charge l'installation multi-facettes et est compatible avec les tailles d'installation des séries QS et CQ2.
Interface de commutateur magnétique : interface de type d'installation de bande d'acier réservée (type B), compatible avec les commutateurs magnétiques de la série CDQM.
Diamètre du tuyau : Le port de pression d'air est de 1/8 pouce et le type de filetage du port est G.
Forme de l'extrémité de la tige : filetage extérieur, taille M8 × 1,25.
4、 Adaptabilité environnementale
Plage de température de fonctionnement : -10 ℃ à 60 ℃ (pour le type d'anneau magnétique intégré, elle est de -10 ℃ à 50 ℃).
Plage de température de stockage : -25 ℃ à 85 ℃ (sans gel ni condensation).
Plage d'humidité ambiante : 10 % à 90 % HR (sans condensation).
5、 Autres caractéristiques
Exigence de lubrification : conception sans lubrification.
Niveau de protection : Le niveau IP n'est pas clairement indiqué, mais la structure a une capacité anti-poussière.
Capacité de charge latérale : 2 à 4 fois supérieure à celle de la série CQ, peut installer directement des charges.
Configuration de l'interrupteur magnétique : interrupteur magnétique en option (tel que le modèle D-A73L), prenant en charge l'interface d'installation de bande d'acier.
