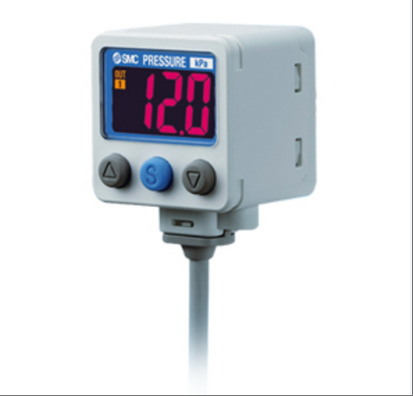

ZSE40A-01-T
Le modèle ZSE40A-01-T est un pressostat à vide numérique haute précision compact, capable de détecter deux plages de pression (pression nominale de -101,3 kPa à 101 kPa). Il est doté d'une sortie double canal à collecteur ouvert PNP et d'une sortie analogique synchrone de 1 à 5 V. Il permet de basculer facilement entre les modes de contrôle numérique et analogique. Il est équipé d'un écran LCD bicolore 3 1/2 7 segments (rétroéclairage rouge/vert), offrant un affichage haute précision de ± 2 % de la pleine échelle et une précision de répétabilité de ± 0,2 % de la pleine échelle. La plage de réglage de la pression s'étend de 10 kPa à -105 kPa, et le temps de réponse est de seulement 2,5 ms (fonction anti-oscillation incluse). L'indice de protection est IP65 et la tuyauterie est conforme à la norme R1/8 (avec filetage interne M5). Il prend en charge la détection d'air, de gaz non corrosifs et de gaz non inflammables, avec une plage de température de fonctionnement de -5 °C à 50 °C. Il est adapté à la surveillance de la pression et aux scénarios d'alarme dans les lignes de production automatisées, les équipements sous vide et les systèmes pneumatiques.
Spécifications techniques pour ZSE40A-01-T
Spécifications de base
Type : Pression sous vide (compatible avec la détection de vide et de pression positive)
Plage de pression nominale : 0 à 101,3 kPa (côté vide), prend en charge la détection du vide avec une pression négative jusqu'à -101,3 kPa
Plage de pression d'affichage/de réglage : 10 à 105 kPa (prend en charge le réglage de la double plage de pression positive et négative)
Pression d'essai de résistance à la pression : 500 kPa
2、 Performances électriques
Tension d'alimentation : 12 à 24 V CC (± 10 % de fluctuation, avec protection inverse)
Consommation de courant : ≤ 45 mA
Spécifications de sortie :
Sortie de commutation : collecteur PNP à circuit ouvert double canal (OUT1, OUT2)
Sortie analogique : signal de tension de 1 à 5 V (précision ± 2,5 % FS)
Courant de charge : 80 mA (sortie de commutation)
Protection contre les courts-circuits : intégrée
Temps de réponse : 2,5 ms (fonction anti-oscillation incluse, prise en charge de la sélection multi-niveaux de 20/100/500/1000/2000 ms)
Précision d'affichage : ± 2 % FS ± 1 chiffre (température ambiante 25 ± 3 ℃)
Précision de répétition : ± 0,2 % FS ± 1 chiffre
Mode hystérésis : Mode de comparaison des limites supérieure et inférieure variables (réglable à partir de 0)
Caractéristiques de sortie analogique :
Plage de tension de sortie : 1 à 5 V (± 2,5 % FS)
Linéarité : inférieure à ± 1 % FS
Impédance de sortie : environ 1 kΩ
3、 Adaptabilité environnementale
Plage de température d'utilisation : -5 à 50 ℃ en fonctionnement, -10 à 60 ℃ en stockage (pas de condensation ni de gel)
Plage d'humidité : 35 à 85 % HR (sans condensation)
Niveau de protection : IP65 (norme IEC)
Endurance de tension : 10 000 VCA (entre la partie sous tension et la coque, 1 minute)
Résistance d'isolement : ≥ 50 MΩ (mégohmmètre 500 V CC, entre le chargeur et le boîtier)
Résistance aux vibrations : 10 à 150 Hz amplitude totale 1,5 mm ou 20 m/s² (2 heures dans les directions XYZ, sans alimentation)
Caractéristiques de température : 100 m/s² (3 boucles dans les directions XYZ, sans alimentation)
4、 Installation et interface
Spécification de tuyauterie : R1/8 (avec filetage interne M5)
Mode d'affichage : écran LCD bicolore 3 1/2 bits 7 segments (rouge/vert)
Voyant d'action : Lorsque la sortie du commutateur est sur ON, le voyant orange est allumé (OUT1, OUT2)
Spécification de l'unité : unité SI fixe
Entrée de déplacement automatique : Aucune entrée de tension (avec ou sans contacts), Niveau bas ≤ 0,4 V, temps d'entrée ≥ 5 ms
5、 Compatibilité des fluides
Convient aux fluides : air, gaz non corrosifs, gaz non combustibles
Tension résiduelle : ≤ 1 V
6、 Autres caractéristiques
Plage de pression réglée : 10 à -105 kPa (prend en charge le réglage à double plage de pression positive et négative)
Linéarité de la sortie de tension analogique : inférieure à ± 1 % FS
Petite unité d'affichage : 0,1 kPa
Commutation des spécifications de sortie : Prend en charge la sortie double à circuit ouvert du collecteur PNP + commutation de tension analogique/décalage automatique
