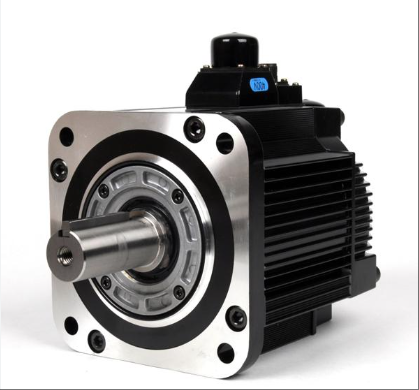

SGMGH-30DCA6H-OY
Le servomoteur SGMGH-30DCA6H-OY est un servomoteur hautes performances à inertie moyenne, spécialement conçu pour l'automatisation industrielle. Il adopte une structure de moteur synchrone à aimants permanents et un codeur absolu haute résolution 20 bits, permettant une précision de positionnement de ± 0,003 mm et une fréquence de réponse de 1 kHz. Associé au variateur série ∑ -7, il prend en charge un contrôle en boucle fermée complet et convient aux applications telles que les machines-outils CNC et les équipements semi-conducteurs exigeant une réponse dynamique et une précision de trajectoire rigoureuses. Sa puissance de sortie nominale est de 2,9 kW, sa vitesse nominale de 1 500 tr/min, sa vitesse maximale de 3 000 tr/min et son couple maximal instantané de 107 N·m, ce qui lui permet de s'adapter aux démarrages à forte charge et aux exigences de fonctionnement à grande vitesse. Le moteur adopte une installation à bride et une conception de sortie sans clé à axe droit, avec un indice de protection IP67 (à l'exception de la partie traversante de l'arbre). Il offre un fonctionnement stable à une température ambiante de 0 à 40 °C et une humidité de 20 à 88 %. Il intègre également la fonction d'arrêt de sécurité du couple STO, conforme à la norme de sécurité CEI 61800-5-2. Grâce à sa structure auto-refroidissante entièrement fermée et à sa conception à dissipation thermique haute résistance, le moteur peut fonctionner en continu pendant de longues périodes et est compatible avec les protocoles de bus industriels courants tels qu'EtherCAT et MECHATROLINK-III. Il s'intègre parfaitement aux systèmes d'automatisation et convient aux applications de liaison multi-axes, telles que la fabrication électronique et les machines d'emballage.
Spécifications techniques pour SGMGH-30DCA6H-OY
Spécifications de base
Puissance de sortie nominale : 2,9 kW, appartenant à la gamme de puissance moyenne, adaptée à divers équipements d'automatisation industrielle.
Tension nominale : 200 V, compatible avec les sources d'alimentation industrielles courantes, garantissant un fonctionnement stable.
Niveau de protection : IP67 (hors pénétrations d'arbre), avec une résistance élevée à la poussière et à l'eau, adapté à une utilisation dans des environnements difficiles.
2、 Paramètres de performance
Codeur : Adoption d'un codeur haute résolution pour obtenir un retour de position de haute précision, garantissant une précision de positionnement de ± 0,003 mm.
Fréquence de réponse rapide : jusqu'à 1 kHz, réponse dynamique rapide, capable de suivre rapidement les signaux de commande.
Couple nominal : 18,6 N · m, le couple maximal instantané peut atteindre 45,1 N · m, capable de s'adapter aux exigences de démarrage et de fonctionnement à charge élevée.
Vitesse nominale : 1500 tr/min, avec une vitesse maximale de 3000 tr/min, répondant aux exigences de fonctionnement à grande vitesse.
3、 Mécanique et installation
Méthode d'installation : Prend en charge l'installation de brides pour une intégration facile avec l'équipement.
Configuration d'extrémité d'arbre : Adoptant une conception de sortie sans clé à arbre droit, la structure est compacte et permet de connecter facilement les composants de transmission.
Caractéristiques d'inertie : Le moment d'inertie du rotor en rotation est de 31,7 × 10 ⁻⁴ kg · m² (40,2 × 10 ⁻⁴ kg · m² avec frein de maintien), adapté à différentes exigences de charge.
4、 Adaptabilité environnementale
Température de fonctionnement : 0-40 ℃, peut fonctionner de manière stable dans des environnements industriels conventionnels.
Plage d'humidité : 20 % -88 %, adapté à différentes conditions d'humidité.
5、 Sécurité et fiabilité
Fonction de sécurité : Fonction STO (Safe Torque Off) intégrée, conforme à la norme IEC 61800-5-2, garantissant la sécurité de fonctionnement.
Mécanisme de protection : équipé d'une protection contre les surcharges, d'une protection contre la surchauffe et d'autres fonctions, prolongeant la durée de vie du moteur.
6、 Communication et compatibilité
Interface de communication : Compatible avec les principaux protocoles de bus industriels tels que EtherCAT et MECHATROLINK-III, facilitant l'intégration avec les systèmes de contrôle industriel.
Compatibilité : peut être utilisé en conjonction avec les pilotes de la série ∑ -7 pour obtenir un contrôle en boucle fermée complet et améliorer les performances du système.
Nos services:
1、Tous nos produits sont neufs et originaux, et de bonne qualité
2、Nos prix sont très compétitifs.
3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.
4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.
Emballage et livraison :
1. Joint d'usine 100 % neuf et original !
2、Garantie : 1 an
3. Emballage : emballage d'origine avec cartons.
4、Délai de livraison : Expédié sous 3 à 7 jours après le paiement
5、Toutes les marchandises seront testées avant expédition
Plus de produits en stock :

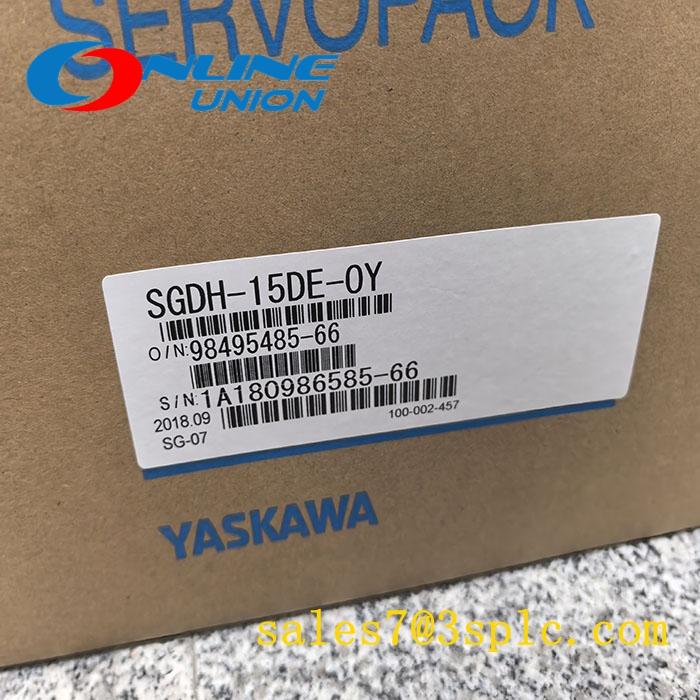

| SGDS-08A12A | SGMAH-07DAA61D | SGDH-30DE-OY | SGMGH-05DCA6F-OY | SGMEV-07DDA61-OY |
| SGMGH-30DCA6H-OY | SGMRV-13ANA-YR11 | SGMSH-15D2A6S-OY | SGMPH-04A1A-YR61 | SGMRV-37ANA-YR11 |
| SGDH-10AE | SGMSV-15D3A6F |
