Module d'entrée numérique ABB IMSED01 : un choix fiable dans le domaine de l'automatisation industrielle

Dans le domaine de l'automatisation industrielle, le groupe ABB continue de lancer des solutions produits hautes performances grâce à son expertise technologique et à ses capacités d'innovation. Parmi elles, le module d'entrées numériques IMSED01, composant central de la série Symphony Plus I/O HR, est largement utilisé dans des secteurs tels que l'énergie, la fabrication et les industries de transformation grâce à son excellente fiabilité et sa flexibilité. Cet article détaille les paramètres techniques, les caractéristiques fonctionnelles et les applications typiques de ce produit.

1. Présentation du produit : positionnement et principaux avantages

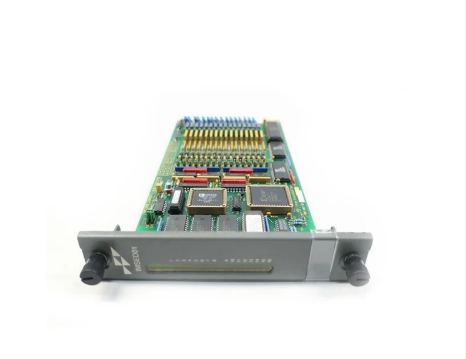

L'IMSED01 est un module d'entrées numériques 16 canaux spécialement conçu pour les environnements d'automatisation industrielle. Il appartient à la série ABB Symphony Plus I/O HR et est compatible avec les contrôleurs Symphony Plus Process Leitsystem (PLS). Son positionnement principal repose sur :

Entrée haute densité : prend en charge 16 canaux d'accès au signal numérique, adapté aux scénarios nécessitant une surveillance centralisée de l'état de plusieurs appareils.

Configuration flexible : chaque canal peut être configuré indépendamment pour déclencher un « niveau élevé » ou un « niveau bas » et prend en charge la fonction de filtrage (comme le filtrage de gigue de 17 ms), supprimant efficacement les interférences du signal.

Fiabilité de niveau industriel : Installés avec des rails DIN, adaptés à la disposition compacte des armoires de commande, les voyants LED fournissent un retour en temps réel sur l'état du canal, garantissant un fonctionnement et une maintenance intuitifs et efficaces.

2、 Explication détaillée des paramètres techniques

1. Paramètres électriques

Tension d'entrée : prend en charge les signaux 24 V CC ou 48 V CC, compatible avec les normes d'alimentation industrielles courantes.

Configuration des canaux :

Chaque canal est configuré indépendamment comme « Actif Haut » ou « Actif Bas ».

Options de filtrage : filtrage de gigue de 17 ms, adapté aux scénarios tels que les commutateurs mécaniques et les capteurs sujets à la génération de bruit.

Consommation électrique : Consommation électrique typiquement faible, les valeurs spécifiques doivent se référer à la fiche technique officielle.

2. Caractéristiques physiques

Méthode d'installation : installation sur rail DIN, taille compacte (environ 36 cm x 27 cm x 7 cm), poids environ 0,5 kg, facile à intégrer dans l'armoire de commande.

Adaptabilité environnementale :

Température de fonctionnement : -20 ℃ à +60 ℃ (plage de qualité industrielle typique).

Niveau de protection : IP20 (pour une utilisation à l'intérieur d'armoires de commande standard).

3. Communication et compatibilité

Interface de bus : communiquez avec le contrôleur Symphony Plus PLS via le bus HR pour assurer une transmission de données stable et à haut débit.

Compatibilité série : Appartenant à la série Symphony Plus I/O HR, il peut s'intégrer de manière transparente avec d'autres modules ABB (tels que les modules d'entrée/sortie analogiques) pour créer une solution d'automatisation complète.

3、 Caractéristiques fonctionnelles et conception innovante

1. Traitement du signal et diagnostic

Filtrage à plusieurs niveaux : les filtres configurables intégrés suppriment efficacement les faux déclenchements causés par les interférences électromagnétiques (EMI) et les vibrations mécaniques.

Indication d'état LED : Chaque canal est équipé d'une LED indépendante, qui affiche l'état du signal d'entrée en temps réel (actif/inactif), simplifiant le dépannage.

2. Flexibilité et évolutivité

Conception modulaire : prend en charge l'échange à chaud, permettant le remplacement des modules sans interrompre le fonctionnement du système et améliorant l'efficacité de la maintenance.

Configuration d'adresse : définissez l'adresse du module (0-63) via un commutateur DIP binaire 8 bits pour une identification unique dans les grands systèmes.

3. Sécurité et conformité

Normes de certification : Conforme aux certifications de sécurité internationales telles que CE et UL, adapté au marché mondial.

Conception redondante : les circuits clés sont configurés avec redondance pour garantir un fonctionnement stable du système en cas de point de défaillance unique.

4、 Scénarios d'application typiques

Le module IMSED01 se distingue dans les scénarios suivants en raison de ses hautes performances et de sa flexibilité :

1. Industrie électrique :

Surveillez l'état des commutateurs de sous-station et des signaux des relais de protection.

Intégré dans un système de contrôle distribué (DCS) pour réaliser une surveillance centralisée des équipements de la centrale électrique.

2. Industrie manufacturière :

Dans les lignes de production automatisées, surveillez les signaux des capteurs (tels que les commutateurs photoélectriques, les détecteurs de proximité).

Coopérer avec le PLC pour obtenir un contrôle précis du processus de production.

3. Industrie de transformation :

Surveiller les paramètres clés du processus tels que l'état des vannes et les commutateurs de niveau de liquide dans les domaines de la pétrochimie, de la pharmacie, etc.

Intégré dans les systèmes instrumentés de sécurité (SIS) pour améliorer la sécurité des processus.

5、 Offre et prix du marché

Situation d'approvisionnement : Certains fournisseurs fournissent des marchandises ponctuelles et promettent d'expédier dans un délai d'un jour après le paiement de l'acheteur.

Référence de prix : La cotation du marché est d'environ 6 500 yuans par unité (le prix spécifique peut varier en fonction du fournisseur et de la quantité achetée).

Le module d'entrées numériques ABB IMSED01 offre les avantages majeurs d'une densité de canaux élevée, d'une configuration flexible et d'une fiabilité de niveau industriel, associés à la puissante capacité d'intégration du système Symphony Plus, offrant ainsi aux utilisateurs des solutions d'automatisation performantes et stables. Qu'il s'agisse d'un nouveau projet ou d'une mise à niveau système, l'IMSED01 devient un nœud fiable dans les réseaux de contrôle d'automatisation industrielle, aidant les entreprises à améliorer leur efficacité de production et à réduire leurs coûts d'exploitation et de maintenance.
