Présentation du produit

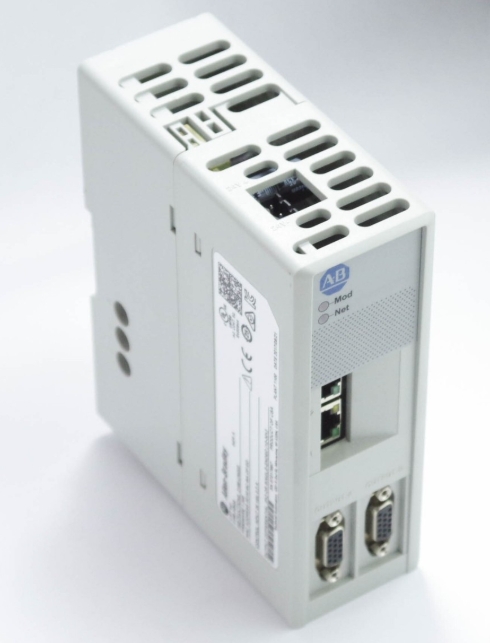

Le module simulateur de sortie codeur Allen Bradley 2198-ABQE est un dispositif autonome monté sur rail DIN et compatible réseau EtherNet/IP, conçu pour fournir des signaux d'impulsion codeur précis aux équipements périphériques, tels que les caméras des systèmes d'imagerie à balayage linéaire. Conçu pour une intégration transparente avec les automates Logix5000 et les servovariateurs Kinetix, ce module relie les axes physiques et virtuels des systèmes de contrôle de mouvement, améliorant ainsi l'efficacité et la précision de l'automatisation.

Caractéristiques principales

Intégration réseau EtherNet/IP : Prend en charge la communication et la synchronisation en temps réel sur les réseaux industriels, permettant un contrôle unifié des axes de mouvement.

Connecteurs de sortie doubles à 15 broches : Fournit des impulsions d'encodeur haute résolution via les interfaces PO1 et PO2, compatibles avec une large gamme de systèmes d'imagerie et de positionnement.

Alimentation électrique flexible :Fonctionne sur 24 V CC avec des fiches de câblage préinstallées, garantissant une installation simple et fiable.

LED de diagnostic :Les indicateurs d'état du réseau, de santé du module et d'activité de liaison fournissent un retour opérationnel en temps réel.

Conception compacte : Montage sur rail DIN peu encombrant avec un espace libre de 100 mm au-dessus et en dessous pour un flux d'air et une gestion thermique optimaux.

Spécifications techniques

Puissance d'entrée : 24V DC (connecteur pré-câblé inclus).

Interfaces :

• Deux ports Ethernet RJ45 (PORT1/PORT2) pour la connectivité EtherNet/IP.
• Sorties D-sub 15 broches doubles (PO1/PO2) pour la distribution du signal de l'encodeur.
• Dimensions physiques : 150 mm (L) x 50 mm (l) x 120 mm (H).
• Indice environnemental : protection IP20 avec des températures de fonctionnement jusqu'à 50°C.
• Certifications : Conforme aux directives CEM, LVD, RoHS et Machines, garantissant la conformité réglementaire mondiale.

Installation et configuration

Montage :Fixez le module sur un rail DIN à l'aide de la pince intégrée, en veillant à ce que les modules adjacents ou les ancrages de queue empêchent tout mouvement latéral.

Câblage :Connectez l'alimentation 24 V CC au bornier CP (couple : 0,22 N·m) et les périphériques aux sorties PO1/PO2.

Réseautage : Reliez PORT1/PORT2 aux commutateurs ou contrôleurs EtherNet/IP pour l'intégration du système.

Adressage IP :Utilisez la balise pré-étiquetée pour documenter et attribuer une adresse IP statique pour l'identification du réseau.

Applications

Contrôle de mouvement de haute précision :Idéal pour l'emballage, la manutention et les lignes d'assemblage nécessitant un retour d'encodeur synchronisé.

Systèmes d'imagerie : Pilote les caméras dans les applications de balayage linéaire avec des données de position précises.

Intégration d'axes virtuels : Relie les servo-variateurs physiques et les profils de mouvement basés sur des logiciels dans les environnements Logix5000.

Avantages

Complexité de câblage réduite : Simplifie la gestion des câbles en consolidant les sorties d'encodeur et la connectivité Ethernet.

Évolutivité : Prend en charge les configurations multi-axes et l'intégration avec les variateurs Kinetix 5500/5700 pour des solutions d'automatisation évolutives.

Transparence diagnostique :Les indicateurs LED et les diagnostics EtherNet/IP simplifient le dépannage et la maintenance.

Compatibilité

Fonctionne de manière transparente avec les servo-variateurs Kinetix, les contrôleurs de sécurité GuardLogix et les PAC CompactLogix.

Prend en charge les topologies Ethernet (linéaire, en anneau, en étoile) pour une conception de réseau flexible.
