Module d'E/S flexible Allen Bradley 1794-IE4XOE2/B : Expert en traitement du signal analogique en automatisation industrielle 2025/ 07/ 07

Module d'E/S flexible Allen Bradley 1794-IE4XOE2/B : Expert en traitement du signal analogique en automatisation industrielle

Dans le domaine de l'automatisation industrielle, l'acquisition et le contrôle précis des signaux analogiques sont essentiels à une production efficace. Le module d'entrées/sorties analogiques combinées Flex I/O 1794-IE4XOE2/B, lancé par Allen Bradley (Rockwell Automation), est devenu un composant essentiel du contrôle de processus, de l'acquisition de données et du contrôle des équipements mécaniques grâce à sa haute précision, sa configuration flexible et son architecture distribuée.

1. Présentation du module : couteau suisse pour le traitement du signal analogique

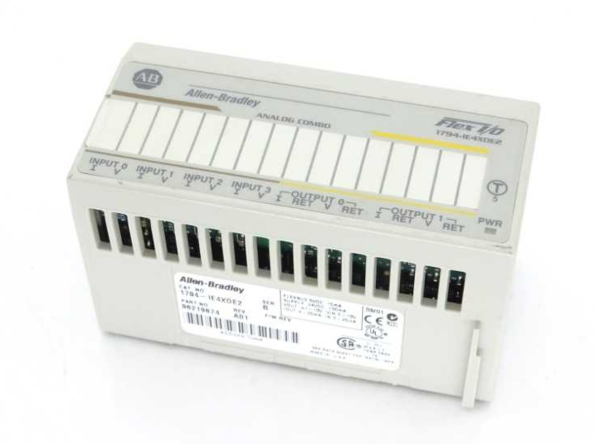

Le module 1794-IE4XOE2/B appartient à la série Flex I/O, spécialement conçue pour les systèmes de contrôle distribués. Son principal atout réside dans l'intégration de 4 entrées analogiques et de 2 sorties analogiques, la prise en charge des signaux de courant (0-20 mA/4-20 mA) et de tension (± 10 VCC/0-10 VCC), et une flexibilité d'adaptation aux appareils de terrain tels que les capteurs et les actionneurs. Ce module s'installe sur rail DIN compact, prend en charge le branchement à chaud et facilite l'extension et la maintenance du système.

2、 Explication détaillée des paramètres techniques : équilibre entre précision et vitesse

1. Canal d'entrée analogique

Portée du signal :

Courant : 0-20 mA/4-20 mA (configurable)

Tension : ± 10 V CC/0-10 V CC (configurable)

Résolution:

Entrée monopolaire : 12 bits (précision ± 0,025 % de la pleine échelle)

Entrée bipolaire : 11 bits + bit de signe (précision ± 0,05 % de la pleine échelle)

Taux de conversion : 256 μ s/canal (CAN à approximations successives)

Temps de réponse :

Étape de tension : 9,4 ms (atteignant 63 % de la valeur à l'état stable)

Étape actuelle : 18,2 ms (atteignant 63 % de la valeur à l'état stable)

Impédance d'entrée :

Mode tension : 100 kΩ

Mode courant : 238 Ω

Taux de réjection en mode commun :

Borne de tension : -17 dB à 3 Hz, -50 dB à 10 Hz

Borne de courant : -9 dB à 3 Hz, -3,5 dB à 15 Hz

2. Canal de sortie analogique

Portée du signal :

Courant : 0-20 mA/4-20 mA (configurable)

Tension : ± 10 V CC

Résolution : 12 bits (DAC à modulation de largeur d'impulsion)

Précision:

À 25 ℃ : ± 0,133 % de la pleine échelle

À -25 ℃ : ± 0,425 % de la pleine échelle

Capacité de charge :

Tension de sortie : capacité de pilotage maximale de 3 mA

Courant de sortie : prend en charge des charges de 0 Ω à 1 kΩ

3. Spécifications électriques et environnementales

Tension d'alimentation : 24 V CC (plage de 19,2 à 31,2 V CC)

Consommation électrique : 70 mA à 24 V CC (typique), maximum 4 W à 31,2 V CC

Température de fonctionnement : -20 ℃ à 70 ℃ (version XT étendue à -40 ℃ à 85 ℃)

Température de stockage : -40 ℃ à 85 ℃

Niveau de protection : IP20 (corps du module), prenant en charge la mise à niveau de la protection de la base du terminal

Dimensions mécaniques : 1,8 x 3,7 x 2,1 pouces (L x P x H)

3、 Fonctions principales et scénarios d'application

1. Architecture de contrôle distribuée

Intégré au système Flex I/O, le 1794-IE4XOE2/B peut communiquer avec des automates (tels que ControlLogix) via les réseaux EtherNet/IP, ControlNet ou DeviceNet, permettant ainsi un déploiement flexible de sites d'E/S distants. Il prend en charge les connexions d'alimentation en guirlande et peut accueillir jusqu'à 8 modules avec un seul adaptateur, ce qui le rend idéal pour les lignes de production à grande échelle ou les contrôles interrégionaux.

2. Contrôle et surveillance des processus

Industrie chimique : collectez les signaux des capteurs de température et de pression des cuves de réaction et émettez des signaux de commande pour les vannes de régulation.

Traitement de l'eau : Surveiller la valeur du pH, le débit, ajuster le dosage de la pompe doseuse.

Gestion de l'énergie : Collecter la température et le courant de l'huile du transformateur, optimiser la répartition de la charge.

3. Contrôle des équipements mécaniques

Machines d'emballage : synchronisez la vitesse du moteur et les signaux du capteur de tension pour obtenir un contrôle précis de la bobine.

Machine de moulage par injection : collecte la pression du système hydraulique, contrôle l'ouverture de la vanne pour optimiser le cycle de moulage.

4、 Résumé des avantages techniques

Conversion de haute précision : la résolution de 12 bits combinée à une conception à faible bruit garantit la précision de l'acquisition du signal.

Grande adaptabilité à la température : la version XT répond aux exigences extrêmes des environnements industriels, tels que les équipements extérieurs ou les usines climatisées.

Configuration flexible : le type de signal, la plage et les paramètres de filtrage peuvent être ajustés en ligne via le logiciel Studio 5000.

Prise en charge de l'échange à chaud : réduit les temps d'arrêt du système et améliore l'efficacité de la maintenance.

5、 Sélection et compatibilité

Base de borne : elle doit être utilisée en conjonction avec la base de la série 1794-TB2/TB3/TB3S/TB3T/TB3TS, prenant en charge les bornes à ressort ou à vis.

Adaptateur réseau : compatible avec les adaptateurs tels que 1794-AENT/ASB/ACNR, permettant différentes connexions de protocole réseau.

Normes de certification : certifiées UL, cUL, CE et ATEX, applicables aux marchés mondiaux et aux zones antidéflagrantes.

Le module Allen Bradley 1794-IE4XOE2/B est un choix idéal pour le traitement du signal analogique dans les systèmes d'automatisation industrielle grâce à ses performances élevées, sa fiabilité et sa simplicité d'utilisation. Qu'il s'agisse d'industries de transformation exigeant un contrôle précis ou d'industries discrètes recherchant une production efficace, ce module peut aider les entreprises à réaliser leur transformation numérique et à mettre à niveau leurs systèmes de manière intelligente grâce à sa configuration flexible et à ses puissantes capacités d'intégration réseau.
