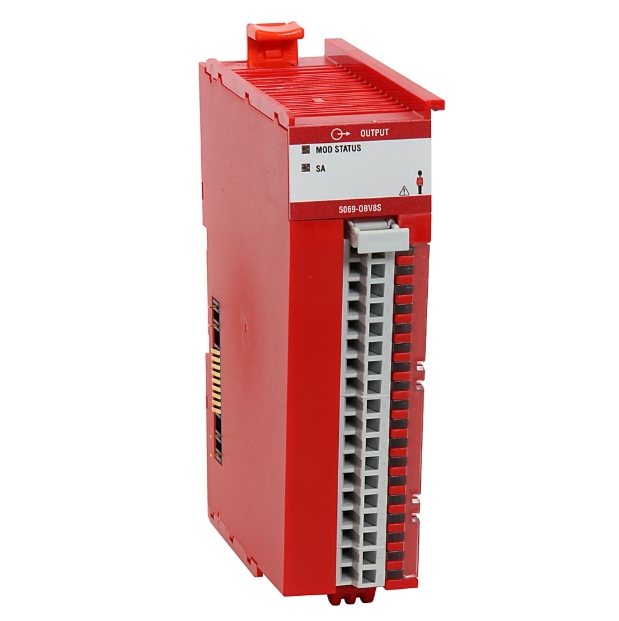

Le 5069-OBV8S est un module de sortie de sécurité numérique compact 5000 à 8 points d'Allen-Bradley by Rockwell Automation. Voici une présentation détaillée du produit, mettant l'accent sur ses paramètres :

Informations de base

• Modèle : 5069-OBV8S.
• Série : Module de sortie de sécurité Compact 5000 E/S.

Paramètres électriques

• Signal de sortie : 10–32 V CC.
• État passant : tension minimale 17,5 V CC, tension nominale 24 V CC, tension maximale 32 V CC ; chute de tension à l'état passant max 0,5 V CC ; courant à l'état passant par canal minimum 10 mA.
• État désactivé : tension à l'état désactivé max. 0,5 V CC, courant de fuite à l'état désactivé max. 15 mA par point.
• Courant de sortie nominal : 1 A par canal.
• Courant de surtension : Max 15 A par point.
• Délai de sortie : max. 4 ms de l'état désactivé à l'état activé, max. 4 ms de l'état activé à l'état désactivé.
• Niveau d'intégrité de sécurité : atteint SLCL3, P.Le, Cat.4.
• Temps de réponse de sécurité : 4,5 ms.
• Largeur d'impulsion : minimum 400 μs.

Caractéristiques de diagnostic

Prend en charge la détection de perte de puissance sur le terrain, la détection d'absence de charge, la détection de court-circuit/surcharge en sortie, la protection contre les courts-circuits/surcharges en sortie, la détection de surchauffe en sortie, la protection contre les inversions de tension, la protection contre les surtensions et la synchronisation CIP. Chaque point de sortie prend en charge ces fonctions de diagnostic et de protection.

Contrôle de sortie

• Contrôle de sortie en mode défaut : Aucun — une fois qu'un défaut est détecté, la sortie entre dans un état sûr et reste désactivée jusqu'à ce que le défaut soit résolu et que la sortie de sécurité reçoive l'ordre d'entrer dans un état sûr.
• Mode de programmation État de sortie : Tous les points désactivés.
• État de sortie du mode défaut : tous les points sont désactivés.
• Spécifications générales
• Nombre de sorties : 8.
• Tension d'isolement : 250 V continu, avec isolation de base. Aucune isolation entre l'alimentation secteur et les ports de sortie, ni entre les ports de sortie individuels.
• Dissipation de puissance : dissipation de puissance maximale de 6,5 W, dissipation thermique maximale de 6,5 W.
• Dimensions : environ 138 mm de hauteur (5,43 pouces), 36 mm de largeur (1,42 pouce) et 105 mm de profondeur (4,15 pouces).
• Poids : 0,336 kg.
• Rail de montage : Compatible avec les rails DIN en acier étamé ou passivé au chrome. Montage possible sur rails de montage EN50022 de 5 x 7,5 mm (1,38 x 0,30 pouce).

Compatibilité électromagnétique et paramètres environnementaux

• Interférence électromagnétique : Conforme à la norme IEC 8000 - 6 - 4.
• Immunité aux décharges électrostatiques : décharge de contact 6 MY, décharge dans l'air 8 M. Conforme à la norme IEC 8000 - 4 - 2. Conditions de test : 20 V/m, onde sinusoïdale 1 kHz, modulation 80 %, plage de fréquences 80...2000 MHz.
• Immunité aux rayonnements RF : Conforme à la norme CEI 8000-4-3. Conditions de test : 20 V/m, modulation 200 Hz, impulsion 50 %, modulation 100 %. Fréquences de test : 900 MHz, 1 800 MHz, 2 000 à 2 700 MHz.
• Immunité aux transitoires rapides : Conforme à la norme IEC 8000-4-4. Conditions de test : 5 kW à 5 kHz sur les ports de signal.
• Immunité aux surtensions : Conforme à la norme IEC 8000-4-5. Conditions de test : 5 kW ligne à ligne (MM) et ± 2 W ligne à terre (CM) sur les ports de signal.
• Immunité RF conduite : Conforme à la norme IEC 6000 - 4 - 6. Conditions de test : 10 Vrms, onde sinusoïdale 1 kHz, modulation 80 %, plage de fréquences 50 kHz...30 MHz.
• Creux de tension : autorise des interruptions de 10 ms sur le port d'alimentation CC. Conforme à la norme CEI 6000-4-29.

Applications

Il est adapté aux applications d'automatisation industrielle nécessitant simultanément l'acquisition et le contrôle de signaux numériques. Il prend en charge de nombreux protocoles et interfaces de communication. Il se connecte facilement à d'autres appareils Rockwell Automation, tels que les automates CompactLogix et ControlLogix. Il permet ainsi d'étendre facilement les capacités d'E/S du système.

Conclusion

Le module de sortie numérique 5069-OBV8S est un dispositif de pointe conçu pour répondre aux exigences de divers secteurs. Dans le domaine de l'automatisation industrielle, il s'intègre parfaitement aux systèmes d'automatisation pour améliorer l'efficacité et la précision de la production. Pour la fabrication de machines, il offre un contrôle fiable du fonctionnement des équipements, garantissant ainsi le bon déroulement des processus de production. Dans le domaine de l'automatisation logistique, il joue un rôle crucial dans l'automatisation des systèmes de manutention et de gestion d'entrepôt. De plus, le 5069-OBV8S est parfaitement adapté aux applications de l'agroalimentaire, de l'emballage et de l'automobile, où la précision du contrôle et la sécurité sont primordiales. Il offre également des performances exceptionnelles dans les industries chimique, pharmaceutique et électronique, grâce à des capacités de sortie numérique robustes et précises répondant aux exigences spécifiques de ces secteurs.
