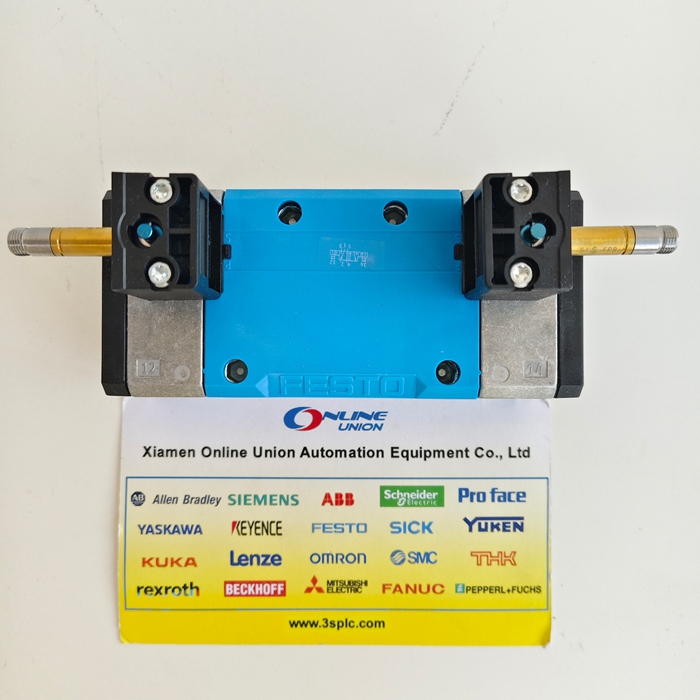

Dans le secteur ultra-compétitif de l'automatisation industrielle, où chaque milliseconde compte et où la fiabilité est impérative, l'électrovanne FESTO JMFH-5/2-D-3-C (réf. 151871) incarne l'excellence technique. Pièce maîtresse de la légendaire gamme Tiger Classic, cette électrovanne double 5/2 voies est bien plus qu'un simple composant : elle constitue le centre de commande essentiel de vos systèmes pneumatiques, conçue pour offrir des performances sans compromis, même dans les environnements les plus exigeants.

Architecture de base : une robustesse inégalée

Cette vanne est conçue pour durer. Logée dans un boîtier robuste en aluminium moulé sous pression, elle offre un équilibre parfait entre légèreté, agilité et intégrité structurelle. Certifiée IP65, la JMFH-5/2-D-3-C est insensible à la poussière et aux jets d'eau, une caractéristique essentielle pour les environnements industriels difficiles. Son système d'étanchéité souple garantit une fermeture hermétique, tandis que la conception du tiroir à piston assure un fonctionnement fluide et sans frottement, même après des millions de cycles.

Conforme à la norme ISO 5599-1 et monté sur un socle standard de taille 3, il s'intègre parfaitement aux collecteurs existants, simplifiant ainsi l'installation et réduisant l'encombrement. Avec une largeur compacte de seulement 65 mm, il permet un gain de place précieux dans les armoires électriques sans compromis sur la puissance.

Indicateurs de performance : La puissance rencontre la précision

Ce qui distingue cette vanne, c'est son débit pneumatique exceptionnel. Conçue pour un débit impressionnant de 4 500 L/min (LPM) aux pressions de service standard, elle exploite pleinement le potentiel de votre alimentation en air comprimé, garantissant une activation rapide des vérins et des temps de cycle réduits.

• Pression de service : 2 à 10 bar (29 à 145 psi).
• Vitesse de commutation : Temps de réponse ultra-rapides avec un temps de commutation inverse de seulement 18 ms.
• Logique bistable : Cette électrovanne à double solénoïde est dotée d’une fonction « mémoire ». Une fois alimentée, elle conserve sa position sans alimentation continue, réduisant ainsi la consommation d’énergie et la production de chaleur. Une simple impulsion suffit pour changer d’état, ce qui la rend idéale pour les applications critiques où le maintien de la position est impératif en cas de coupure de courant.

Contrôle intelligent et interface utilisateur

Le JMFH-5/2-D-3-C comble le fossé entre l'automatisation et l'intervention humaine. Il est doté d'une commande manuelle sans crantage (bouton-poussoir), permettant aux opérateurs d'actionner manuellement la vanne pour la configuration, la maintenance ou le dépannage d'urgence sans perturber le système électrique.

• Fonctionnement pilote : Il utilise de l'air pilote interne, simplifiant la tuyauterie et réduisant l'encombrement des tuyaux externes.
• Compatibilité électrique : Conçu pour le système de bobines MSF de Festo, il accepte une large gamme de tensions (12 V/24 V CC, 24 V/42 V/110 V/230 V CA). Remarque : La bobine et le connecteur doivent être commandés séparément pour répondre aux exigences de tension spécifiques.
• Contrôle d'échappement : Comporte des ports d'échappement étranglés (M5), permettant un contrôle précis de la vitesse des actionneurs pneumatiques pour éviter les chocs en fin de course.

Aperçu des spécifications techniques

Domaines d'application

La polyvalence du JMFH-5/2-D-3-C en fait le « couteau suisse » des distributeurs. C'est l'actionneur de choix pour :

1. Conditionnement à grande vitesse : opérations de remplissage et de scellage rapides nécessitant un timing précis.
2. Assemblage automobile : Dispositifs de serrage et de soudage robustes.
3. Manutention des matériaux : tri par convoyeur et préhension pneumatique.
4. Automatisation des processus : dosage chimique et contrôle des fluides où l’étanchéité est primordiale.

Conclusion

La vanne FESTO JMFH-5/2-D-3-C est bien plus qu'une simple vanne : c'est un investissement pour la disponibilité et l'efficacité opérationnelle de vos systèmes. Alliant le débit élevé d'une vanne de puissance à la précision de la commande logique d'un solénoïde standard, elle élimine le besoin de tuyauteries externes complexes ou de composants surdimensionnés. Pour les ingénieurs exigeant une solution fiable et performante, conforme aux normes internationales, cette vanne est la solution idéale.
