En matière d'automatisation industrielle, une interface homme-machine (IHM) fiable et performante est essentielle au bon fonctionnement des opérations. L'écran tactile MITSUBISHI GT1050-QBBD se distingue comme une solution remarquable, alliant compacité et puissance. Que vous soyez dans la production, l'emballage ou tout autre secteur industriel, cet écran tactile pourrait bien être la solution idéale pour moderniser votre centre de contrôle.

Spécifications clés et données techniques

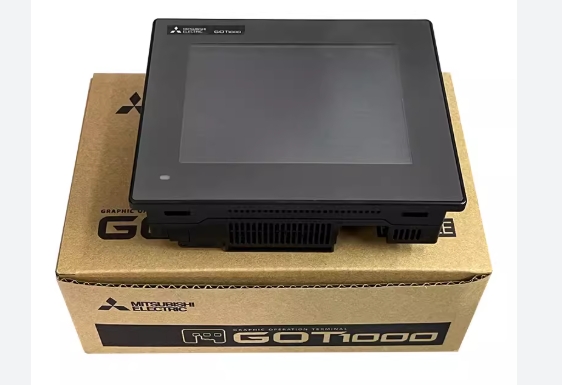

Le MITSUBISHI GT1050-QBBD est un écran tactile de 5,7 pouces doté d'un écran LCD STN monochrome avec un schéma de couleurs bleu/blanc et 16 niveaux de gris pour une représentation visuelle claire.

Avec une résolution de 320 × 240 pixels, il offre une image suffisamment nette pour les applications de surveillance et de contrôle industriels. L'appareil propose un angle de vision de 45 degrés de chaque côté, 20 degrés vers le haut et 40 degrés vers le bas en position horizontale, garantissant ainsi une visibilité optimale depuis différentes positions.

Cet écran tactile robuste prend en charge jusqu'à 50 touches tactiles par écran, pour une utilisation intuitive. Il est doté de 3 Mo de mémoire utilisateur, offrant un espace suffisant pour le stockage des programmes et l'enregistrement des données.

Côté connectivité, le GT1050-QBBD offre plusieurs options, notamment des interfaces série RS-232 et RS-422, ainsi qu'un port USB Mini-B pour le transfert de données et la programmation. L'écran fonctionne sur une alimentation de 24 V CC et bénéficie d'un indice de protection IP67f en façade, le rendant résistant à la poussière et à l'immersion temporaire dans l'eau.

Les dimensions physiques de l'unité sont de 164 mm (L) × 135 mm (H) × 56 mm (P), et son installation nécessite une découpe de panneau de 153 mm (L) × 121 mm (H). Son poids est d'environ 0,7 à 1 kg, ce qui représente un poids minimal pour votre panneau de commande.

Caractéristiques et fonctionnalités notables

Conception optimisée pour l'espace

Le GT1050-QBBD appartient à la série GT10 de MITSUBISHI, spécialement conçue comme solution IHM compacte. Son profil mince le rend idéal pour les applications où l'espace sur le panneau de commande est limité, sans compromis sur les fonctionnalités.

Visibilité et alerte améliorées

L'écran utilise un rétroéclairage LED blanc qui garantit une excellente lisibilité dans diverses conditions d'éclairage. Cet écran monochrome à contraste élevé est particulièrement performant dans les environnements industriels lumineux.

Options de communication flexibles

Grâce à ses interfaces RS-422, RS-232 et USB intégrées, le GT1050-QBBD peut se connecter à une large gamme d'automates programmables (PLC) et autres équipements industriels. L'interface USB permet une programmation et un transfert de données rapides, simplifiant ainsi les processus d'installation et de maintenance.

Construction robuste

Conçu pour les environnements industriels exigeants, cet écran tactile fonctionne de manière fiable à des températures comprises entre 0 °C et 50 °C pour la partie affichage, et entre 0 °C et 55 °C pour les autres composants. Son indice de protection IP67f garantit sa résistance aux conditions difficiles, notamment à l'exposition aux huiles et aux liquides de refroidissement.

Programmation conviviale

Le GT1050-QBBD prend en charge plusieurs langues grâce à l'encodage Unicode 2.1, ce qui le rend adapté aux applications internationales. Utilisé avec les automates programmables MITSUBISHI, il offre une fonctionnalité FA transparente, permettant un accès direct à l'automate pour la lecture, l'écriture et la surveillance des programmes via l'interface tactile.

Scénarios d'application

Le MITSUBISHI GT1050-QBBD trouve sa place dans divers secteurs industriels. Sur les chaînes de production et d'assemblage, il sert d'interface de contrôle intuitive pour la surveillance des processus de production et des paramètres machines. L'industrie de l'emballage bénéficie de sa fonction de mémorisation des recettes, permettant des changements rapides de production.

Pour les systèmes de contrôle environnemental dans la gestion des installations, cet écran tactile offre des capacités de fonctionnement et de surveillance fiables. Dans les applications chimiques et pharmaceutiques, sa construction robuste et ses performances fiables le rendent idéal pour les processus critiques où toute interruption de service est inacceptable.

Ce dispositif est également idéal pour la modernisation d'équipements anciens où le manque d'espace empêche l'installation d'interfaces homme-machine (IHM) plus volumineuses. Sa capacité à remplacer plusieurs boutons et indicateurs physiques par une interface tactile unique simplifie la conception du panneau de commande tout en améliorant ses fonctionnalités.

Comparaison avec d'autres modèles

Au sein de la gamme GT10, le GT1050-QBBD se positionne comme la version monochrome de 5,7 pouces, tandis que le GT1055-QSBD propose un écran couleur aux dimensions similaires. Pour les applications plus petites, les modèles GT1030 (4,5 pouces) et GT1020 (3,7 pouces) offrent des fonctionnalités similaires dans un format plus compact.

L'écran tactile MITSUBISHI GT1050-QBBD offre un excellent compromis entre taille, fonctionnalités et robustesse pour les applications IHM industrielles. Son format compact ne fait aucun compromis sur les fonctionnalités essentielles : connectivité étendue, construction robuste et utilisation intuitive. Que vous pilotiez une machine individuelle ou que vous l'intégriez à un système d'automatisation complexe, cet écran tactile garantit les performances fiables que les industriels attendent de la marque MITSUBISHI.

https://www.3splc.com/mitsubishi-gt1050-qbbd-touch-screen-fast-ship-brand-new_p15920.html

Pour les opérations nécessitant une interface fiable et sans fioritures qui maximise les fonctionnalités tout en minimisant l'encombrement, le GT1050-QBBD reste un choix convaincant sur le marché des écrans tactiles industriels.
