I. Présentation du produit

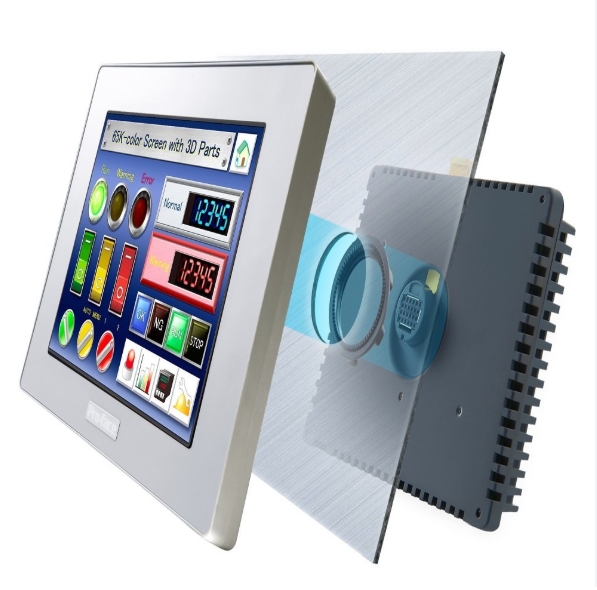

Le Pro-face PFXGP4401TAD est une interface homme-machine (IHM) tactile couleur TFT de 7,5 pouces de la série GP4000. Conçu pour l'automatisation industrielle, la fabrication de machines, l'agroalimentaire, l'emballage et l'impression, il constitue un dispositif d'interaction homme-machine essentiel pour la surveillance des paramètres de production et le contrôle des équipements. Ses principales caractéristiques comprennent un écran haute définition, une conception écoénergétique et des fonctions de surveillance à distance.

II. Spécifications de base

1. Performances d'affichage

• Type d'écran : LCD TFT couleur réelle, 640 × 480 pixels (résolution VGA)
• Taille de l'écran : 7,5 pouces, avec une zone d'affichage active de 153,7 mm (L) × 115,8 mm (H)
• Profondeur de couleur : 65 536 couleurs (sans scintillement) / 16 384 couleurs (scintillement)
• Contrôle de la luminosité : 16 niveaux réglables (via écran tactile ou logiciel), avec une durée de vie du rétroéclairage supérieure à 50 000 heures (à 25 °C en fonctionnement continu)

2. Propriétés électriques

• Tension d'entrée : 24 V CC (plage nominale : 19,2 à 28,8 V CC)
• Consommation électrique : ≤ 12 W, avec un courant instantané ≤ 30 A
• Isolation : résistance d'isolement de 1 000 Vca/20 mA entre les bornes d'alimentation et FG (1 minute), résistance d'isolement ≥ 10 MΩ (test 500 Vcc)

3. Adaptabilité environnementale

• Température de fonctionnement : 0~55°C, température de stockage : -20~+60°C
• Classe de protection : panneau avant IP65f (conforme aux normes NEMA #250 TYPE 4X/13)
• Résistance aux vibrations et aux chocs : Conforme aux normes IEC/EN61131-2, résistant aux vibrations de 9,8 m/s² (axes X/Y/Z) et aux impacts de 147 m/s²
• Immunité EMI/RFI : décharge de contact 6 kV (IEC/EN61000-4-2 niveau 3)

4. Stockage et interfaces

Mémoire:

• Domaine d'application : 32 Mo FLASH EPROM (y compris la zone de programme logique)
• Stockage de sauvegarde : 320 Ko SRAM (alimenté par batterie au lithium)
• Zone variable : 64 Ko de SRAM (alimenté par batterie au lithium)

Ports de communication :

• Série : COM1 (RS-232C), COM2 (RS-422/485)
• Ethernet : 10BASE-T/100BASE-TX (RJ-45)
• USB : Type-A × 1, Mini-B × 1 (USB 2.0)
• Emplacement pour carte SD : prend en charge l'extension de mémoire

5. Conception mécanique

• Dimensions : 218 mm (L) × 173 mm (H) × 60 mm (P)
• Découpe de montage : 204,5 mm (l) × 159,5 mm (h), pouvant accueillir une épaisseur de panneau de 1,6 à 5 mm
• Refroidissement : Convection naturelle, poids ≤ 1,2 kg

III. Principales caractéristiques

1. Interaction haute définition

Réponse tactile : écran tactile résistif analogique avec temps de réponse < 10 ms, compatible avec le fonctionnement avec des gants.

Optimisation de l'affichage : une luminosité de 350 cd/m², un rapport de contraste de 500:1 et des angles de vision horizontaux/verticaux de 140° garantissent une visibilité dans les environnements difficiles.

2. Efficacité énergétique et fiabilité

Rétroéclairage LED : réduit la consommation d'énergie de 84 % (par rapport aux modèles précédents), avec une luminosité réglable prolongeant la durée de vie.

Protection des données : la mémoire alimentée par batterie au lithium empêche la perte de données en cas de panne de courant.

3. Surveillance à distance et évolutivité

Capacités Ethernet : permet l'enregistrement des données et la surveillance de l'écran à distance (nécessite le logiciel GP-ViewerEX).

Compatibilité multi-appareils : se connecte aux PLC, aux contrôleurs de température, etc., via des interfaces RS-485/RS-232C, avec des bibliothèques de pilotes prenant en charge les principales marques.

4. Protection de qualité industrielle

Classe de protection : panneau avant IP65f pour la résistance à la poussière et à l'eau, adapté aux environnements difficiles.

Certifications : Conforme aux normes CE, UL/cUL, KC et autres normes mondiales, y compris les applications marines.

IV. Applications

• Automatisation industrielle : Surveillance des lignes de production et visualisation de l'état des équipements.
• Fabrication de machines : machines CNC et équipements d'emballage HMI.
• Alimentation et boissons : configuration des paramètres de la ligne de remplissage et diagnostic des pannes.
• Emballage et impression : Contrôle de la tension et réglages de l'enregistrement des couleurs pour les imprimantes.

V. Outils et ressources de soutien

• Logiciel de programmation : GP-Pro EX V4.03, prenant en charge les composants de simulation 3D et la journalisation de l'historique des alarmes.
• Transfert de données : carte SD/USB pour une importation/exportation rapide de données sans programmation sur site.
• Gestion à distance : série SP5000 avec Wi-Fi intégré pour la surveillance des appareils mobiles.

Conclusion: Le Pro-face PFXGP4401TAD combine des écrans haute définition, une fiabilité de niveau industriel et des interfaces de communication polyvalentes, ce qui en fait une solution IHM idéale pour les applications exigeantes nécessitant une visibilité supérieure, une facilité d'utilisation et une résilience environnementale.
