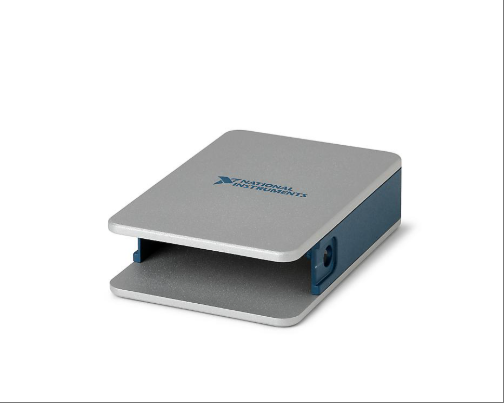

CDAQ-9171
Le modèle CDAQ-9171 est un châssis CompactDAQ mono-emplacement alimenté par bus USB, spécialement conçu pour les petits systèmes de mesure par capteurs portables. Ce châssis permet une connexion rapide entre capteurs et appareils de mesure électriques via une interface USB plug-and-play, sans adaptateur secteur supplémentaire, simplifiant ainsi considérablement le déploiement des appareils. Ses principales fonctions incluent le contrôle de la temporisation, de la synchronisation et de la transmission de données entre les modules d'E/S de la série C et les hôtes externes. Les utilisateurs peuvent combiner de manière flexible des modules d'E/S analogiques, d'E/S numériques et de compteurs/temporisateurs pour synchroniser l'acquisition et le traitement de plusieurs types de signaux. Le châssis est équipé de quatre compteurs/temporisateurs universels 32 bits, prenant en charge les codeurs orthogonaux PWM. Des scénarios d'application tels que le comptage d'événements, la génération de séquences d'impulsions et la mesure de période/fréquence sont accessibles via des modules numériques de la série C à temporisation matérielle. Ce produit, grâce à sa conception compacte, sa fiabilité de niveau industriel et son évolutivité modulaire, s'adapte à divers environnements tels que les laboratoires, les lignes de production et les plateformes de test mobiles. Il est particulièrement adapté aux scénarios d'automatisation industrielle et de test qui nécessitent une mesure de synchronisation élevée, offrant aux utilisateurs des solutions d'acquisition de données flexibles et efficaces.
Spécifications techniques pour CDAQ-9171
Fonctions et interfaces principales
Connecteur de bus : adopte l'interface USB 2.0, prend en charge la fonction plug and play et peut être rapidement connecté à un PC, un ordinateur portable ou un netbook via un seul câble USB sans avoir besoin d'adaptateurs d'alimentation supplémentaires, simplifiant ainsi le processus de déploiement de l'appareil.
Configuration des emplacements : Doté d'un emplacement, il prend en charge la configuration flexible des modules d'E/S de la série C. Les utilisateurs peuvent combiner des modules d'E/S analogiques, d'E/S numériques et de compteur/minuteur selon les exigences de test pour obtenir une acquisition et un traitement synchrones de plusieurs types de signaux.
2、 Fonction compteur et minuterie
Compteur intégré : intègre 4 compteurs/minuteries universels 32 bits, prend en charge les encodeurs orthogonaux PWM, les scénarios d'application tels que le comptage d'événements, la génération de séquences d'impulsions et la mesure de période/fréquence.
Accès temporisé par le matériel : accédez aux compteurs via des modules numériques temporisés par le matériel installés de la série C (tels que NI 9401 ou NI 9402) pour garantir des performances de synchronisation et de temporisation de haute précision.
3、 Adaptabilité environnementale
Plage de température de fonctionnement : -20 °C à 55 °C, adaptée à diverses conditions environnementales telles que les sites industriels et les laboratoires.
Niveau de protection : norme IP30, avec capacité anti-poussière, assurant la stabilité de l'équipement dans les environnements difficiles.
4、 Spécifications électriques et mécaniques
Plage de tension d'entrée : prend en charge une alimentation 10-30 VDC, avec une puissance maximale de 36 W, répondant à divers besoins d'alimentation.
Dimensions et poids : Le produit mesure 223 mm × 100 mm × 259 mm et pèse 2,4 kg. Sa conception compacte facilite son intégration et son déploiement.
5、 Support logiciel et développement
Pilotes et outils : le pilote NI DAQmx est standard, compatible avec LabVIEW SignalExpress LE, LabVIEW, LabWindows/CVI et Measurement Studio, fournissant une fonction de génération de code d'assistant DAQ pour simplifier le processus de développement.
Outil de configuration : NI Measurement&Automation Explorer (MAX) intégré, prenant en charge la configuration des périphériques, les tests et l'appel d'exemples de programmes pour améliorer l'efficacité du développement.
6、 Évolutivité et compatibilité
Compatibilité des modules : prend en charge plus de 50 modules de mesure dédiés, adaptés aux thermocouples RTD, plusieurs capteurs tels que des jauges de contrainte, des capteurs de charge et de pression, des composants de couple, des accéléromètres, des débitmètres, des encodeurs et des microphones sont utilisés pour la mesure.
Multitâche : il peut exécuter simultanément 7 opérations de synchronisation matérielle à partir de canaux analogiques, numériques ou de compteur/minuterie pour répondre à des exigences de test complexes.
