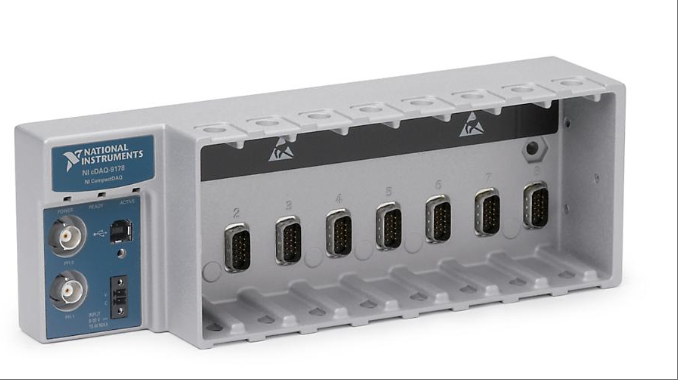

CDAQ-9178
Le modèle CDAQ-9178 est un châssis d'acquisition de données compact USB à 8 emplacements, spécialement conçu pour les systèmes de mesure par capteurs compacts et portables. Grâce à son interface USB, ce châssis est prêt à l'emploi, ce qui facilite sa connexion aux PC, ordinateurs portables ou netbooks sans nécessiter d'adaptateur secteur supplémentaire, simplifiant ainsi considérablement le déploiement des appareils. Son principal avantage réside dans la prise en charge de configurations mixtes de plusieurs types de modules d'E/S de la série C. Les utilisateurs peuvent combiner de manière flexible des modules d'E/S analogiques, d'E/S numériques et de compteurs/minuteurs selon les exigences de test pour synchroniser l'acquisition et le traitement de signaux complexes. Le châssis est équipé de quatre compteurs/minuteurs universels 32 bits, partageant les signaux d'horloge et de déclenchement grâce à deux connecteurs BNC, pour répondre aux exigences de synchronisation et de temporisation de haute précision. Sa conception compacte allie portabilité et fiabilité industrielle, et s'adapte à divers environnements tels que les laboratoires, les lignes de production et les plateformes de test mobiles. Grâce à ses capacités d'extension modulaires, il offre aux utilisateurs des solutions d'acquisition de données flexibles et efficaces, particulièrement adaptées aux scénarios d'automatisation industrielle et de test qui nécessitent des mesures multicanaux et à synchronisation élevée.
Spécifications techniques pour CDAQ-9178
Interface et alimentation :
Connecteur de bus : adoptant l'interface USB 2.0, prenant en charge la fonction plug and play, aucun adaptateur d'alimentation supplémentaire n'est requis pour alimenter via USB, simplifiant le processus de déploiement de l'appareil.
Plage de tension d'entrée : 9 V à 30 V, puissance d'entrée maximale de 15 W, compatible avec plusieurs environnements d'alimentation.
Compatibilité des emplacements et des modules :
Nombre d'emplacements : Équipé de 8 emplacements, il prend en charge la configuration flexible des modules d'E/S de la série C et peut mélanger des modules d'E/S analogiques, d'E/S numériques et de compteur/minuterie pour répondre aux exigences de test complexes.
Fonction compteur/minuterie :
Compteur intégré : intègre 4 compteurs/minuteries universels 32 bits, prend en charge les encodeurs orthogonaux PWM, le comptage d'événements, la génération de séquences d'impulsions et la mesure de période/fréquence.
Interface BNC : accédez au compteur via deux connecteurs BNC intégrés pour obtenir le partage du signal d'horloge et de déclenchement et améliorer la précision de la synchronisation.
Capacité de synchronisation et de temporisation :
Prise en charge multi-débits : capable d'exécuter 7 opérations de synchronisation matérielle simultanément, prenant en charge 3 débits d'entrée analogiques indépendants, adapté aux scénarios de traitement parallèle multitâche.
Déclencheur externe : équipé d'une interface de déclenchement BNC externe, il peut se synchroniser avec des appareils externes sans nécessiter de câblage de module numérique, simplifiant ainsi l'intégration du système.
Performances mécaniques et de protection :
Taille : 254 mm (longueur) x 88,13 mm (largeur) x 33,27 mm (hauteur) à l'état déchargé, la conception compacte permet d'économiser de l'espace.
Niveau de protection : jusqu'à la norme IP30, avec capacité anti-poussière, adapté à l'environnement du site industriel.
Adaptabilité environnementale : la plage de température de fonctionnement est de -20 °C à 55 °C, et elle peut résister à un impact de 30 g et à des vibrations de 3 g, répondant aux exigences des conditions de travail difficiles.
Sécurité et conformité :
Normes de sécurité : Conforme aux certifications IEC 61010-1, EN 61010-1, UL 61010-1, CSA 61010-1 pour assurer la sécurité électrique.
Conformité environnementale : Conforme à la directive RoHS et aux exigences de restriction des phtalates, garantissant la santé de l'utilisateur et la protection de l'environnement.
Support logiciel et développement :
Pilotes et outils : Équipé de pilotes NI DAQmx en standard, compatibles avec LabVIEW SignalExpress LE, LabVIEW, LabWindows/CVI et Measurement Studio, offrant une fonctionnalité de génération de code d'assistant DAQ.
Outil de configuration : NI Measurement&Automation Explorer (MAX) intégré, prenant en charge la configuration des appareils, les tests et l'appel d'exemples de programmes.
