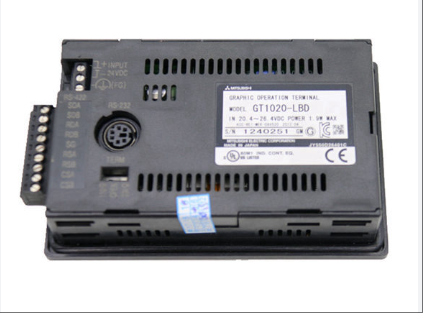

MITSUBISHI GT1020-LBD-C Neuf et Original Haute qualité

GT1020-LBD-C

Le GT1020-LBD-C est une interface homme-machine (IHM) tactile ultra-compacte de 3,7 pouces, de format poche, dotée d'un écran large et d'un rétroéclairage LED tricolore (vert, orange, rouge) permettant de maintenir un contraste élevé dans des environnements fortement éclairés. Sa configuration de base comprend un écran LCD STN d'une résolution de 160 × 64, une mémoire intégrée de 512 Ko, une alimentation bitension 24 V CC ou 5 V CC et des interfaces RS-232 et RS-422. Ce modèle prend en charge les polices Unicode 2.1, peut afficher plusieurs langues et appliquer des effets de texte tels que l'italique et le soulignement. Il est compatible avec les automates Mitsubishi des séries FX, A, QnA et Q ainsi qu'avec les équipements tiers, et permet la lecture, l'écriture et la surveillance de programmes grâce à la fonction de transmission transparente FA. Son indice de protection IP67 lui permet de résister à la poussière et aux projections d'eau, avec une plage de températures de fonctionnement de -20 °C à 50 °C, ce qui le rend particulièrement adapté aux espaces restreints tels que les usines mécaniques et les lignes de production automatisées. Il constitue une solution économique pour remplacer les voyants lumineux traditionnels ou les petits panneaux de commande.

Spécifications techniques pour GT1020-LBD-C

Paramètres d'affichage

Type d'affichage : écran LCD STN (affichage noir et blanc, 16 niveaux de gris)

Taille de l'écran : 3,7 pouces (conception grand écran)

Résolution : 160 × 64 pixels (format QVGA)

Taille de l'écran : La valeur spécifique n'est pas clairement indiquée, mais la taille globale est de 113 mm (largeur) × 74 mm (hauteur)

Type de rétroéclairage : rétroéclairage LED 3 couleurs (vert, orange, rouge), prenant en charge le réglage de la luminosité

Contraste : la conception à contraste élevé garantit un affichage clair dans des environnements à forte luminosité

2、 Paramètres de stockage

Mémoire intégrée : 512 Ko (pour le stockage des données d'ingénierie)

Durée de vie de la mémoire : 100 000 cycles d'écriture

Interface d'extension : interface de carte CF réservée (mentionnée dans certains documents, mais pas une fonctionnalité standard)

3、 Paramètres d'interface

Interface de communication PLC :

RS-422:1 canal, prenant en charge la communication haut débit 115,2 kbps

Canal RS-232:1, prenant en charge la communication haut débit 115,2 kbps

Interface de communication informatique : mise en œuvre du téléchargement/téléchargement de données d'ingénierie, de l'installation du système d'exploitation et des fonctions de transparence via l'interface RS-232

Prise en charge du protocole : compatible avec les automates Mitsubishi FX, A, QnA, Q series et les appareils tiers

4、 Paramètres du panneau tactile

Mode tactile : écran tactile résistif

Durée de vie tactile : plus d'un million de fois (force d'actionnement inférieure à 0,98 N)

Fonction de touche tactile : prend en charge le fonctionnement des touches virtuelles, peut réaliser la commutation d'écran, la saisie de données, etc.

5、 Paramètres de puissance

Tension d'entrée : DC24V (± 15%), prend en charge les modèles d'alimentation DC5V (en option)

Consommation électrique : La valeur spécifique n'est pas clairement indiquée, mais elle appartient à une conception à faible consommation

Résistance d'isolement : ≥ 10 MΩ (entre la borne d'alimentation et la borne de terre)

Performances antibruit : tension de bruit de 1 000 Vp-p, amplitude de bruit de 1 μ s (expérience de simulation de 30 à 100 Hz)

6、 Paramètres physiques

Dimensions : 113 mm (largeur) x 74 mm (hauteur) x 27 mm (profondeur)

Taille de l'ouverture du panneau : 105 mm (largeur) × 66 mm (hauteur) (tolérance admissible +1/-0 mm)

Poids : environ 0,2 kg (conception légère)

Niveau de protection : IP67 (panneau avant, étanche à la poussière et à l'eau)

7、 Paramètres environnementaux

Température de fonctionnement : -20 ℃ à 50 ℃ (large plage de température)

Température de stockage : -30 ℃ à 70 ℃

Humidité de fonctionnement : 10% à 90% HR (sans gel)

Altitude : inférieure à 2000 m

8、 Logiciels et fonctionnalités

Logiciel de support : GT Designer 3 (outil d'édition d'écran d'ingénierie)

Prise en charge des polices : police standard Unicode 2.1, prend en charge l'affichage dans plusieurs langues

Effets de texte : italique, souligné, italique souligné, etc.

Fonction spéciale : fonction de transmission transparente FA (réalisation de la lecture, de l'écriture et de la surveillance du programme PLC)

Disposition de l'écran : très flexible, prend en charge la conception d'interface personnalisée

9、 Autres caractéristiques

Méthode d'installation : Prend en charge le placement horizontal ou vertical, adapté aux espaces étroits

Norme de certification : Certification CE

Exigence de maintenance : Maintenance quotidienne simple, impliquant principalement le remplacement de la pile au lithium (pour la sauvegarde des données de l'horloge)
