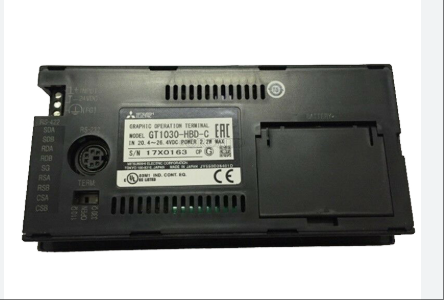

MITSUBISHI GT1030-HBD-C Neuf et Original Haute qualité

GT1030-HBD-C

Le GT1030-HBD-C est une interface homme-machine (IHM) monochrome de 4,5 pouces dotée d'un écran LCD STN d'une résolution de 288 × 96 pixels et d'un rétroéclairage LED tricolore (vert/orange/rouge), garantissant un affichage clair dans des environnements fortement éclairés. Son boîtier ultra-fin, conforme à l'indice de protection IP67, est étanche à la poussière et à l'eau. Il est adapté aux environnements de travail avec une large plage de températures de -20 °C à 50 °C, notamment dans les petits espaces ou pour le déploiement d'équipements en extérieur. Doté d'une mémoire intégrée de 1,5 Mo, il prend en charge les interfaces de communication RS-422/RS-232. Compatible avec les automates Mitsubishi FX, les séries Q et les appareils tiers, il prend en charge la transmission transparente FA. Il permet la lecture, l'écriture et la surveillance de programmes. Ce modèle prend en charge les polices Unicode 2.1, l'affichage multilingue et la création d'effets de texte tels que l'italique et le soulignement. Associé au logiciel de programmation GT Designer 3, il peut rapidement effectuer l'édition et la conversion d'écran, ce qui en fait une alternative rentable aux voyants lumineux traditionnels ou aux petits panneaux de commande dans des scénarios tels que le contrôle mécanique et les lignes de production automatisées.

Spécifications techniques pour GT1030-HBD-C

Paramètres d'affichage

Type d'affichage : écran LCD monochrome STN (affichage noir et blanc, contraste élevé)

Taille de l'écran : 4,5 pouces

Résolution : 288 (largeur) x 96 (hauteur) pixels (affichage horizontal)

Taille de l'écran : 109,42 (largeur) × 35,98 (hauteur) millimètres (affichage horizontal)

Afficher le nombre de caractères :

Lors de l'utilisation d'une police de 16 points : 36 mots x 6 lignes (affichés horizontalement)

Lors de l'utilisation d'une police de 12 points : 48 mots x 8 lignes (affichés horizontalement)

Angles de vision : 30 degrés à gauche et à droite, 20 degrés vers le haut et 30 degrés vers le bas (affichage horizontal)

Réglage du contraste : 16 niveaux réglables

Réglage de la luminosité : réglable sur 8 niveaux

Luminosité LCD : 200 cd/m² (en vert)

Durée de vie de l'écran LCD : environ 50 000 heures (à une température ambiante de 25 ℃ et un rapport de contraste de 1/5)

2、 Paramètres de rétroéclairage

Type de rétroéclairage : LED 3 couleurs (vert, rouge, orange)

Contrôle du rétroéclairage : peut contrôler la couleur, l'état marche/arrêt/clignotant/arrêt, prend en charge le réglage de la durée de l'économiseur d'écran

Durée de vie du rétroéclairage : Pas besoin de remplacement, longue durée de vie

3、 Paramètres du panneau tactile

Nombre de touches tactiles : jusqu'à 50 par écran (mode matriciel)

Taille des touches tactiles : 16 x 16 points

Durée de vie tactile : plus d'un million de fois (force d'actionnement inférieure à 0,98 N)

Prise en charge de la pression simultanée : 2 touches tactiles peuvent être enfoncées simultanément

4、 Paramètres de stockage

Zone de stockage utilisateur : Mémoire flash intégrée, d'une capacité inférieure à 1,5 Mo, utilisée pour stocker les données d'ingénierie

Durée de vie de la mémoire (nombre d'écritures) : 100 000 fois

Capacité SRAM : 128 Ko

5、 Paramètres de la batterie (vendue séparément)

Type de batterie : batterie au lithium GT11-50BAT

Objets de sauvegarde : données d'horloge, enregistrements d'alarme, données de recette, valeurs de réglage d'action temporelle

Durée de vie de la batterie : environ 5 ans (température ambiante 25 ℃)

6、 Paramètres d'interface

Interface de communication PLC :

RS-422 : 1 canal, vitesse de transmission 115200/57600/38400/19200/9600/4800bps, la forme de l'interface est un bornier à connecteur à 9 broches

RS-422/485 : 1 canal, avec la même vitesse de transmission que ci-dessus, la forme de l'interface est un bornier à connecteur à 9 broches et la résistance du terminal peut être sélectionnée comme Ouvert/110 Ω/330 Ω (la valeur d'usine est 330 Ω)

Interface de communication informatique :

RS-232 : 1 canal, même vitesse de transmission que ci-dessus, la forme de l'interface est MINI DIN 6 broches (tête femelle), utilisée pour la communication informatique (téléchargement/téléchargement de données d'ingénierie, installation du système d'exploitation, fonction transparente)

7、 Autres spécifications

Sortie buzzer : une seule tonalité (longue, courte, aucune), émet un son lorsque vous appuyez sur la touche tactile

Structure de protection : équivalente à IP67f (JEM1030) (partie avant)

Dimensions : 145 (largeur) x 76 (hauteur) x 29,5 (profondeur) millimètres (hors accessoires d'installation, lorsqu'il est affiché horizontalement)

Taille d'ouverture du panneau : 137 (largeur) x 66 (hauteur) millimètres (lorsqu'il est affiché horizontalement)

Poids : environ 0,3 kilogramme (hors accessoires d'installation)

Progiciel correspondant : GT Designer 3 Version 1.17T ou supérieure

8、 Paramètres de puissance

Tension d'alimentation d'entrée : DC24V（+10% -15%）， Tension d'ondulation inférieure à 200 mV

Fusible : intégré, non remplaçable, 0,5 A

Consommation électrique : inférieure à 2,2 W (90 mA/DC24 V), inférieure à 1,7 W (70 mA/DC24 V) lorsque le rétroéclairage est éteint

Courant d'impulsion : 1 ms en dessous de 18 A (DC26,4 V)

Temps d'arrêt instantané autorisé : dans les 5 ms

Performances antibruit : tension de bruit de 1000 Vp-p, amplitude de bruit de 1 μ s (basée sur une expérience de simulation de fréquence de bruit de 30 à 100 Hz)

Capable de supporter une tension : AC500V pendant 1 minute (entre toutes les bornes d'alimentation et les bornes de terre du GOT)

Résistance d'isolement : mesurée par un mégohmmètre DC500V avec une résistance de plus de 10M Ω (entre toutes les bornes d'alimentation et les bornes de terre du GOT)
