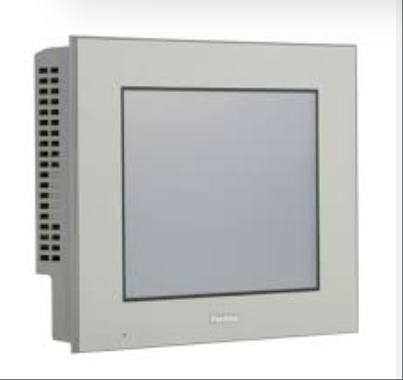

PFXGP4501TADW
Le PFXGP4501TADW est une interface homme-machine (IHM) hautes performances de 10,4 pouces, spécialement conçue pour les environnements industriels difficiles. Il allie un écran haute résolution, une communication anti-interférences performante et une protection de niveau militaire. Il est équipé d'un écran LCD TFT 65536 couleurs (résolution 640 × 480) et d'un écran tactile résistif haute précision, permettant une visualisation claire dans les environnements industriels multi-sources lumineuses. Son architecture de passerelle de communication double, intégrant Ethernet 10/100 Mbit/s, trois ports série RS-232/422/485 et une interface USB 2.0, est compatible avec les protocoles industriels courants tels que Modbus TCP/RTU, OPC UA et Ethernet/IP. Il permet de connecter facilement des équipements hétérogènes tels que des automates programmables, des convertisseurs de fréquence, des capteurs, etc., pour un échange de données en temps réel et un contrôle multiplateforme. Le boîtier adopte une conception entièrement fermée sans ventilateur IP66f/NEMA 4X, certifiée pour une plage de températures de -20 °C à 60 °C, conforme aux tests de vibrations et d'impacts MIL-STD-810G et protégée contre la corrosion par brouillard salin. Il offre une stabilité de fonctionnement optimale dans des conditions extrêmes telles que la poussière, les taches d'huile et une forte humidité. Le logiciel de développement GP Pro EX prend en charge les graphiques de tendance dynamiques, les alarmes multi-niveaux, la gestion des recettes et d'autres fonctions. Il permet de créer rapidement des interfaces multilingues (dont 15 langues, dont le chinois, l'anglais et le japonais) et est équipé d'un emplacement pour carte SD pour des mises à jour rapides des programmes et l'archivage des données historiques. Conforme aux normes de sécurité internationales CE/UL/cUL/ATEX/CCC et autres normes de compatibilité électromagnétique (CEM) de classe A, ce modèle est devenu un terminal interactif incontournable pour la modernisation des lignes de production numériques, l'exploitation et la maintenance à distance des équipements et la prise de décision intelligente dans les industries lourdes telles que la pétrochimie, la construction navale, l'exploitation minière, etc.
Spécifications techniques pour PFXGP4501TADW
Paramètres d'affichage
Type d'écran d'affichage : LCD TFT couleur réelle
Taille de l'écran d'affichage : 10,4 pouces
Résolution : 640 × 480 pixels (VGA)
Surface d'affichage effective : L 211,2 mm × H 158,4 mm
Couleur d'affichage : 65 536 couleurs (sans scintillement)/16 384 couleurs (scintillement)
Rétroéclairage : LED blanche
Réglage de la luminosité : Niveau 8 (réglable via l'écran tactile)
Durée de vie du rétroéclairage : Plus de 50 000 heures (un fonctionnement continu à 25 ℃ réduit la luminosité à 50 % de son niveau d'origine)
2、 Paramètres du panneau tactile
Type de panneau tactile : résistif (analogique)
Résolution du panneau tactile : 1024 × 1024
Durée de vie du panneau tactile : plus de 1 000 000 cycles
3、 Paramètres d'interface
Port série (COM1) : Transmission asynchrone RS-232C, longueur des données 7 ou 8 bits, bit d'arrêt 1 ou 2 bits, parité nulle, paire ou impaire, débit de transmission de données 2400 bps à 115,2 kbps, connecteur D-Sub 9 broches (convexe)
Port série (COM2) : Transmission asynchrone RS-422/485, longueur des données 7 ou 8 bits, bit d'arrêt 1 ou 2 bits, parité nulle, paire ou impaire, débit de transmission de données 2400 bps à 115,2 kbps (187,5 kbps MPI en option), connecteur D-Sub 9 broches (convexe)
Ethernet (LAN) : IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, connecteur RJ-45 x 1
Interface USB :
USB 2.0 (connecteur TYPE-A) x 1 : tension d'alimentation CC 5 V ± 5 %, courant de sortie inférieur à 500 mA, distance de communication inférieure à 5 m
USB 2.0 (connecteur Mini-B) x 1 : distance de communication inférieure à 5 m
Emplacement pour carte SD : prend en charge les cartes SD de grande capacité (limite de capacité spécifique non explicitement mentionnée, mais prend généralement en charge 32 Go et plus)
4、 Paramètres de stockage
Mémoire interne : FLASH EPROM 16 Mo (y compris la zone de programme logique)
Mémoire de sauvegarde : SRAM 128 Ko (mémoire de sauvegarde avec batterie au lithium remplaçable)
Zone de programme : FLASH EPROM 132 Ko (peut contenir 15 000 étapes de programme)
5、 Paramètres de l'horloge
Précision de l'horloge : ± 65 secondes/mois (erreur à température ambiante et hors tension). Les variations de l'environnement d'exploitation et de l'autonomie de la batterie peuvent entraîner une augmentation de cette erreur, allant de -380 à +90 secondes par mois.
6、 Paramètres électriques
Tension d'entrée : 24 V CC
Tension nominale : 19,2 V à 28,8 V CC
Perte de puissance admissible : inférieure à 10 ms
Consommation électrique : inférieure à 17 W
Courant instantané : inférieur à 30 A
Résistance d'isolement : AC1000V, 20mA moins d'1 minute (entre la borne d'alimentation et la borne FG)
Résistance d'isolement : DC500V, supérieure à 10MΩ (entre la borne d'alimentation et la borne FG)
7、 Paramètres environnementaux
Température de fonctionnement : 0 ℃ à 50 ℃
Température de stockage : -20 ℃ à +60 ℃
Humidité de fonctionnement : 10 % HR à 90 % HR (sans condensation, température du thermomètre à bulbe humide inférieure à 39 ℃)
Humidité de stockage : 10 % HR à 90 % HR (sans condensation, température du thermomètre à bulbe humide inférieure à 39 ℃)
Prévention de la poussière : inférieure à 0,1 mg/m³ (niveau d'isolation)
Niveau de pollution : Pollution de niveau 2
Qualité de l'air : Gaz non corrosifs
Pression atmosphérique (altitude de travail) : 800 hPa à 1114 hPa (altitude inférieure à 2000 mètres)
8、 Paramètres mécaniques
Performances antivibratoires : conformément à la norme IEC/EN61131-2, amplitude unique 3,5 mm de 5 Hz à 9 Hz, accélération constante 9,8 m/s² de 9 Hz à 150 Hz, 10 fois (100 minutes) dans les axes X, Y et Z respectivement
Résistance aux chocs : Conforme à la norme IEC/EN61131-2, 147 m/s², 3 fois pour les axes X, Y et Z chacun
Performances anti-interférences : tension d'interférence de 1000 Vp-p, période d'impulsion de 1 μ s, temps de montée de 1 ns (par simulateur de bruit)
Performances antistatiques : Décharge de contact 6 kV (conforme aux normes IEC/EN61000-4-2, niveau 3)
Niveau de protection : équivalent à IP65f NEMA # 250 TYPE 4X/13 (panneau avant installé et fixé)
Méthode de refroidissement : refroidissement naturel par air
Poids : moins de 2,5 kg (uniquement pour l'unité principale)
Dimensions : L 315 mm × H 241 mm × P 56 mm
Dimensions de l'ouverture du panneau : L 301,5 mm × H 227,5 mm, épaisseur du panneau de 1,6 à 5 mm
