PRO-FACE PFXGP4601TAD Neuf et Original Haute qualité

PFXGP4601TAD

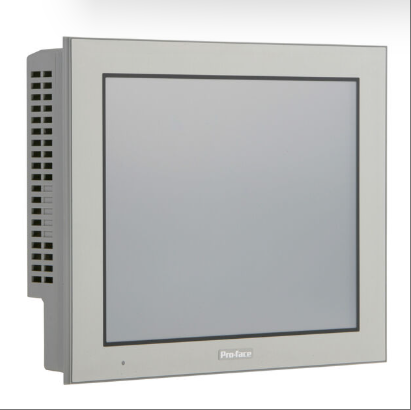

Le modèle PFXGP4601TAD est une interface homme-machine (IHM) hautes performances de 12,1 pouces dotée d'un écran LCD TFT 65536 couleurs (résolution 800 × 600 pixels), d'un écran tactile résistif de haute précision et d'un réglage de la luminosité sur 16 niveaux, offrant une expérience visuelle claire et précise dans les environnements industriels complexes. L'appareil prend en charge une tension d'entrée large de 24 V CC, avec 32 Mo d'espace de stockage intégré et 132 Ko de zone de programmation logique. Il permet l'interconnexion d'appareils multiprotocoles via les ports série RS-232C, RS-422/485 et les interfaces Ethernet 10/100 Mbit/s. Il est également équipé d'emplacements USB 2.0 et de cartes SD pour une transmission et une extension rapides des données. Son indice de protection IP65f et sa conception entièrement fermée sans ventilateur lui confèrent une résistance à la poussière, aux taches d'huile et aux vibrations. La plage de températures de fonctionnement s'étend de 0 °C à 50 °C et a obtenu les certifications de sécurité internationales CE, UL et cUL. Il est adapté à la surveillance en temps réel, au diagnostic des pannes, ainsi qu'à l'exploitation et à la maintenance à distance sur les sites de l'industrie lourde. Grâce au logiciel de développement GP Pro EX, les utilisateurs peuvent rapidement créer des interfaces multilingues (japonais, chinois simplifié, etc.) et utiliser des fonctions telles que l'animation et les graphiques de tendances pour visualiser l'état des appareils et assurer une gestion intelligente. Il devient ainsi le terminal interactif incontournable pour la mise à niveau numérique dans des secteurs tels que l'énergie, la fabrication et la construction navale.

Spécifications techniques pour PFXGP4601TAD

Paramètres d'affichage

Type d'écran d'affichage : LCD TFT couleur réelle

Taille de l'écran : 12,1 pouces

Résolution : 800 × 600 pixels (SVGA)

Surface d'affichage effective : L 246,0 mm × H 184,5 mm

Couleur d'affichage : 65 536 couleurs (sans scintillement)/16 384 couleurs (scintillement)

Rétroéclairage : LED blanche (les utilisateurs ne peuvent pas le remplacer eux-mêmes, si un remplacement est nécessaire, veuillez contacter la succursale Pro face locale)

Durée de vie du rétroéclairage : Plus de 50 000 heures (un fonctionnement continu à 25 ℃ réduit la luminosité à 50 % de son niveau d'origine)

Réglage de la luminosité : 16 niveaux (réglables via l'écran tactile ou le logiciel)

2、 Paramètres du panneau tactile

Type de panneau tactile : résistif (analogique, simple touche)

Résolution du panneau tactile : 1024 × 1024

Durée de vie du panneau tactile : plus de 1 000 000 cycles

Polices de langue : prend en charge le japonais (6 962 caractères, dont 607 caractères non chinois, conformes aux normes JIS 1 et 2), ANK (158 caractères, polices téléchargeables en coréen, chinois simplifié et chinois traditionnel)

3、 Paramètres d'interface

Port série (COM1) : Transmission asynchrone RS-232C, longueur des données 7 ou 8 bits, bit d'arrêt 1 ou 2 bits, parité nulle, paire ou impaire, débit de transmission de données 2400 bps à 115200 bps, connecteur D-Sub 9 broches (convexe)

Port série (COM2) : Transmission asynchrone RS-422/485, longueur des données 7 ou 8 bits, bit d'arrêt 1 ou 2 bits, parité nulle, paire ou impaire, débit de transmission de données 2400 bps à 115200 bps (MPI 187,5 kbps en option), connecteur D-Sub 9 broches (convexe)

Ethernet (LAN) : IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, connecteur RJ-45 x 1

Interface USB :

USB 2.0 (connecteur TYPE-A) x 1 : tension d'alimentation CC 5 V ± 5 %, courant de sortie inférieur à 500 mA, distance de communication inférieure à 5 m

USB 2.0 (connecteur Mini-B) x 1 : distance de communication inférieure à 5 m

Emplacement pour carte SD : prend en charge les cartes SD (jusqu'à 32 Go)

4、 Paramètres de stockage

Stockage d'application : 32 Mo (FLASH EPROM, y compris la zone de programme logique)

Espace de programme logique : 132 Ko (FLASH EPROM, peut accueillir 15 000 étapes de programme)

Stockage de sauvegarde : 320 Ko (SRAM, mémoire de sauvegarde avec batterie au lithium remplaçable)

Zone variable : 64 Ko (SRAM, sauvegardée avec une batterie au lithium remplaçable)

5、 Paramètres électriques

Tension d'entrée : 24 V CC

Tension nominale : 19,2 V à 28,8 V CC

Perte de puissance admissible : inférieure à 10 ms

Consommation électrique : inférieure à 17 W

Courant instantané : inférieur à 30 A

Résistance d'isolement : AC1000V, 20mA moins d'1 minute (entre la borne d'alimentation et la borne FG)

Résistance d'isolement : DC500V, supérieure à 10MΩ (entre la borne d'alimentation et la borne FG)

6、 Paramètres environnementaux

Température de fonctionnement : 0 ℃ à 55 ℃

Température de stockage : -20 ℃ à +60 ℃

Humidité de fonctionnement : 10 % HR à 90 % HR (sans condensation, température du thermomètre à bulbe humide : inférieure à 39 ℃)

Humidité de stockage : 10 % HR à 90 % HR (sans condensation, température du thermomètre à bulbe humide : inférieure à 39 ℃)

Prévention de la poussière : inférieure à 0,1 mg/m³ (niveau d'isolation)

Niveau de pollution : Pollution de niveau 2

Qualité de l'air : Gaz non corrosifs

Pression atmosphérique (altitude de travail) : 800 hPa à 1114 hPa (altitude inférieure à 2000 mètres)

7、 Paramètres mécaniques

Performances antivibratoires : conformément à la norme IEC/EN61131-2, amplitude unique 3,5 mm de 5 Hz à 9 Hz, accélération constante 9,8 m/s² de 9 Hz à 150 Hz, 10 fois (100 minutes) dans les axes X, Y et Z respectivement

Résistance aux chocs : Conforme à la norme IEC/EN61131-2, 147 m/s², 3 fois pour les axes X, Y et Z chacun

Performances anti-interférences : tension d'interférence de 1000 Vp-p, période d'impulsion de 1 µ s, temps de montée de 1 ns (par simulateur de bruit)

Performances antistatiques : Décharge de contact 6 kV (conforme aux normes IEC/EN61000-4-2, niveau 3)

Niveau de protection : équivalent à IP65f NEMA # 250 TYPE 4X/13 (panneau avant installé et fixé)

Méthode de refroidissement : refroidissement naturel par air

Poids : moins de 2,5 kg (uniquement pour l'unité principale)

Dimensions : L 315 mm × H 241 mm × P 56 mm

Dimensions de l'ouverture du panneau : L 301,5 mm × H 227,5 mm, épaisseur du panneau de 1,6 à 5 mm
