SIEMENS 6ES7314-6BH04-0AB0 Neuf et Original Haute qualité

6ES7314-6BH04-0AB0

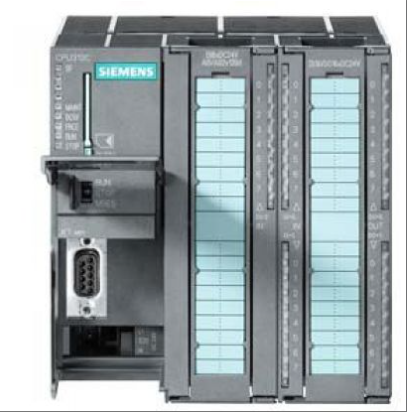

Le modèle 6ES7314-6BH04-0AB0 est un module CPU compact (CPU 314C-2 PTP) de la série Siemens SIMATIC S7-300, doté de capacités de traitement hautes performances et de riches interfaces de communication. Il intègre 24 entrées numériques, 16 sorties numériques, 4 entrées analogiques et 2 sorties analogiques. Il prend en charge 4 compteurs rapides (60 kHz) et 1 voie de mesure de température Pt100. Il intègre également une interface MPI et une fonction de communication PROFIBUS-DP. Doté d'une mémoire de travail de 192 Ko extensible à 8 Mo via une carte microSD, il est adapté au contrôle de tâches d'automatisation de complexité moyenne. Sa conception compacte, sa haute capacité anti-interférences et ses possibilités d'extension modulaires répondent aux besoins des chaînes de montage, du transport de matériaux et des machines, ainsi qu'aux exigences strictes en matière de contrôle en temps réel et de collecte de données dans des environnements industriels tels que la surveillance des équipements.

Spécifications techniques pour 6ES7314-6BH04-0AB0

Série : SIMATIC S7-300

Type : Module CPU compact (CPU 314C-2 PTP)

2、 Paramètres électriques

Tension de fonctionnement : 24 V CC, plage autorisée de 19,2 V à 28,8 V CC

Courant d'entrée : valeur nominale 660 mA, valeur typique à vide 150 mA, valeur typique à la mise sous tension 5 A

Perte de puissance : valeur typique de 13 W

3、 Stockage de mémoire

Mémoire de travail : intégrée 192 Ko, non extensible

Chargement du stockage : Nécessite une extension via une carte MMC, prend en charge jusqu'à 8 Mo

Mémoire de rétention : utilisée pour les modules de données restants, avec une taille de 64 Ko

4、 Points et types d'E/S

Entrée numérique : 24 points

Sortie numérique : 16 points

Entrée analogique : 4 canaux

Sortie analogique : 2 canaux

Mesure de température : Pt100 1 canal

5、 Fonction de comptage et de chronométrage

Compteurs à grande vitesse : 4, fréquence maximale 60 kHz

Type de compteur : compteur S7 et compteur IEC, quantité illimitée (limité uniquement par la RAM)

Types de temporisateurs : temporisateur S7 et temporisateur IEC, quantité 256, plage de temps de 10 ms à 9 990 s

6、 Interface de communication

Interface intégrée : RS485

Interface MPI : prend en charge jusqu'à 12 connexions et peut être utilisée pour l'interface avec S7-300/400 ou les PC de programmeurs, la communication entre le panneau de commande et d'autres équipements

Protocole de communication : prend en charge la communication programmeur/OP, la communication de données globales, la communication de base S7, etc.

7、 Performances de traitement

Temps de traitement du processeur :

Fonctionnement du bit : valeur typique 0,06 µ s

Opération de mot : valeur typique de 0,12 µ s

Fonctionnement en virgule fixe : valeur typique de 0,16 µ s

Opération en virgule flottante : valeur typique 0,59 µ s

8、 Autres caractéristiques

Connecteur avant : 2 x 40 broches

Niveau de protection : Le niveau IP spécifique n'est pas explicitement mentionné, mais la conception du module est conforme aux normes industrielles et convient aux environnements difficiles

Prise en charge du logiciel de programmation : STEP 7 V5.5 et supérieur+SP1 ou STEP 7 V5.3 et supérieur+SP2 (avec HSP 204 inclus)

État fonctionnel du matériel : version du micrologiciel V3.3

Nos services:

1、Tous nos produits sont neufs et originaux, et de bonne qualité

2、Nos prix sont très compétitifs.

3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.

4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.

Emballage et livraison :

1. Joint d'usine 100 % neuf et original !

2、Garantie : 1 an

3. Emballage : emballage d'origine avec cartons.

4、Délai de livraison : Expédié sous 3 à 7 jours après le paiement

5、Toutes les marchandises seront testées avant expédition
