SIEMENS 6ES7197-1LA12-0XA0 Neuf et Original Haute qualité

6ES7197-1LA12-0XA0

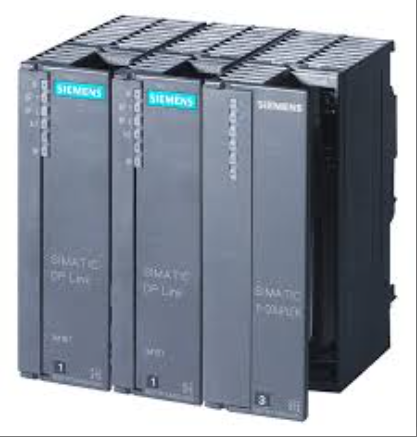

Le modèle 6ES7197-1LA12-0XA0 est un module de connexion Y-Link pour le système redondant Siemens S7-400H. Il constitue un composant de communication essentiel entre le système de station maître PROFIBUS-DP redondant et les équipements esclaves DP monocanal (tels que les modules ET200M, les modules de liaison DP/AS-i, etc.). Sa fonction principale est d'assurer un échange de données efficace et stable entre la station maître redondante et la station esclave monocanal. Ce module prend en charge l'extension de la communication entre les stations maîtres redondantes et jusqu'à 31 stations maîtres DP esclaves (chaque station maître peut connecter 223 emplacements) grâce à l'intégration de l'interface PROFIBUS-DP, garantissant ainsi une transmission fiable des signaux et une synchronisation système dans les réseaux industriels complexes. Doté d'un indice de protection IP20, il adopte une conception modulaire et est compatible avec les architectures SIMATIC S7-400H et AS 410H. Il est largement utilisé dans les scénarios d'automatisation exigeant une redondance de communication stricte, tels que la surveillance des équipements électriques, le contrôle intelligent du trafic et la gestion des énergies renouvelables. Grâce aux processus de fabrication de haute qualité de Siemens et à ses tests et vérifications rigoureux, il fournit un support de communication stable et fiable pour les systèmes de contrôle industriel.

Spécifications techniques pour 6ES7197-1LA12-0XA0

Fonction et objectif :

Positionnement du module : En tant que composant de communication entre le système de station maître PROFIBUS-DP redondant et l'équipement de station esclave DP à canal unique (tel que le module ET200M, le module de liaison DP/AS-i, etc.), il réalise l'échange de données entre la station maître redondante et la station esclave à canal unique.

Connectivité : prend en charge la connexion d'une interface PROFIBUS-DP à canal unique au système de station maître PROFIBUS-DP redondant de SIMATIC S7-400H, étendant ainsi les capacités de communication.

Interface et communication :

Type d'interface : Équipé d'une interface PROFIBUS-DP, utilisée pour la communication entre les systèmes maîtres DP redondants et esclaves.

Taux de transmission : prend en charge une plage de taux de transmission de 45,45 kbit/s à 12 Mbit/s pour le système de station maître DP esclave.

Limitation des nœuds : le système maître DP esclave peut connecter jusqu'à 31 nœuds et chaque système maître DP esclave peut être étendu à 223 emplacements.

Paramètres électriques :

Tension de fonctionnement : la plage de tension d'alimentation autorisée est de 20,4 V CC à 28,8 V CC, adaptée à différents environnements d'alimentation industrielle.

Isolation potentielle : prend en charge l'isolation potentielle du système de station maître DP esclave, améliorant ainsi la capacité anti-interférence de la communication.

Caractéristiques physiques :

Taille et poids : Le module a une largeur de 40 mm, une hauteur de 125 mm, une profondeur de 130 mm et un poids d'environ 200 g, ce qui le rend facile à installer et à intégrer.

Niveau de protection : Le niveau de protection est IP20, adapté aux environnements industriels intérieurs.

Adaptabilité environnementale :

Plage de température : Convient aux applications industrielles à température ambiante, garantissant un fonctionnement stable dans la plage de température standard.

Exigence d'humidité : Il est recommandé que l'humidité ambiante soit de 25 % pour maintenir les performances optimales du module.

Compatibilité du système :

Système de support : Compatible avec les architectures système SIMATIC S7-400H et AS 410H, répondant aux exigences complexes de contrôle industriel.

Outil de configuration : il peut être configuré et géré via un logiciel de programmation tel que STEP 7 et prend en charge des longueurs de message paramétrées de 244 octets.

Redondance et fiabilité :

Conception de redondance : prend en charge l'extension des systèmes de stations maîtres PROFIBUS-DP redondants pour améliorer la fiabilité et la disponibilité du système.

Alarme et diagnostic : Équipé de fonctions de diagnostic, il peut surveiller l'état du module en temps réel pour assurer une détection et une gestion rapides des défauts.

Nos services:

1、Tous nos produits sont neufs et originaux, et de bonne qualité

2、Nos prix sont très compétitifs.

3、 Nous avons une grande quantité en stock, nous pouvons donc aider les clients à obtenir les composants difficiles à obtenir.

4、Toutes les demandes seront évaluées et recevront une réponse dans les 24 heures.

Emballage et livraison :

1. Joint d'usine 100 % neuf et original !

2、Garantie : 1 an

3. Emballage : emballage d'origine avec cartons.

4、Délai de livraison : Expédié sous 3 à 7 jours après le paiement

5、Toutes les marchandises seront testées avant expédition
